工业级不锈钢转子泵三维结构设计

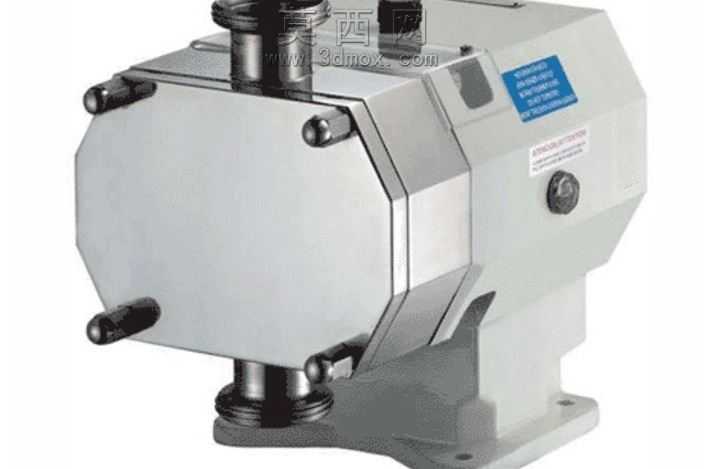

本模型为工业级不锈钢转子泵的三维数字化设计成果，建模过程中严格遵循卫生级流体设备的设计规范，完整还原了该类泵体的全部核心结构与外观细节。建模阶段首先基于转子泵的工作原理搭建参数化骨架，确定泵腔容积、转子尺寸、进出口通径的核心参数比例，保证各部件的装配公差符合实际生产要求。泵体外壳采用食品级304不锈钢材质设定，建模时对表面的抛光质感、边角的圆弧过渡、紧固螺栓的排布位置都做了精细化还原，外壳上的铭牌标识、旋钮开关、安装底座的固定孔位都按照实物1:1复刻，保证模型的真实感与工程参考价值。内部结构建模重点还原了凸轮转子的型线设计、传动轴的密封结构、轴承位的装配关系，转子与泵腔的间隙控制在合理公差范围内，既保证容积效率又避免运转干涉，进出口的连接法兰结构也按照通用管道标准设计，可直接对接管路系统的装配验证。渲染阶段采用哑光金属材质搭配工业环境光，突出不锈钢表面的细腻质感与结构的立体感，对泵体的分型面、螺栓紧固位、密封接缝处都做了细节强化，清晰展现各部件的装配逻辑。设计思路上围绕卫生级流体输送的使用场景，优化了泵腔的无死角结构，避免物料残留，整体结构紧凑，安装底座的设计兼顾了稳定性与安装便捷性，进出口的垂直布局适配多种管路安装方向，可广泛应用于食品、医药、精细化工领域的高粘度流体输送场景，模型可直接用于装配干涉检查、工程出图、产品展示以及虚拟调试等环节，为该类泵体的优化设计与生产制造提供精准的三维数据支撑。
