五轴数控路由器结构设计方案

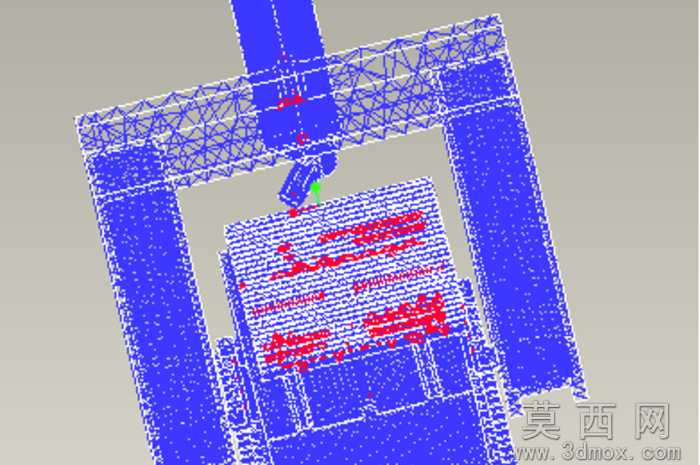

本作品为五轴数控路由器的三维结构设计，整体采用龙门式框架布局，建模阶段通过三维软件完成全参数化零件绘制与装配约束搭建，先对底座、双侧立柱、横梁等大型承载构件进行结构草绘，通过拉伸、切除等基础特征生成实体，再对滑座、主轴安装座、运动轴传动组件等运动部件进行细节建模，逐一匹配装配间隙与运动行程约束，确保各轴运动逻辑符合五轴联动的运动学要求。模型以线框加实体混合显示的方式呈现结构逻辑，蓝色实体部分对应设备的金属承载结构件，红色高亮区域对应加工工作台面、主轴切削端以及关键传动连接部位，可直观区分固定承载单元与运动执行单元的分布。设计过程中重点考量了结构刚性与运动灵活性的平衡，双侧立柱采用加厚箱型截面设计，横梁采用桁架式内部加强结构，在降低整体自重的同时提升横梁的抗弯曲变形能力，工作台采用格栅式台面设计，既方便工件装夹固定，也可减少加工过程中的积屑堆积。主轴安装座集成了多方向角度调节结构，可配合X、Y、Z三个直线轴以及两个旋转轴实现五轴联动加工，能够完成复杂曲面的铣削、雕刻加工需求。作为毕业设计类的结构方案，本设计虽未达到量产设备的完善程度，但完整还原了五轴数控加工设备的核心结构逻辑，建模过程中对各运动轴的行程范围、干涉情况进行了初步校验，可作为五轴数控设备结构学习、方案推演的参考模型，后续可进一步优化传动组件细节、增加防护结构与排屑系统设计，完善设备的实用性能。
