聚苯乙烯板材粉碎磨床结构设计

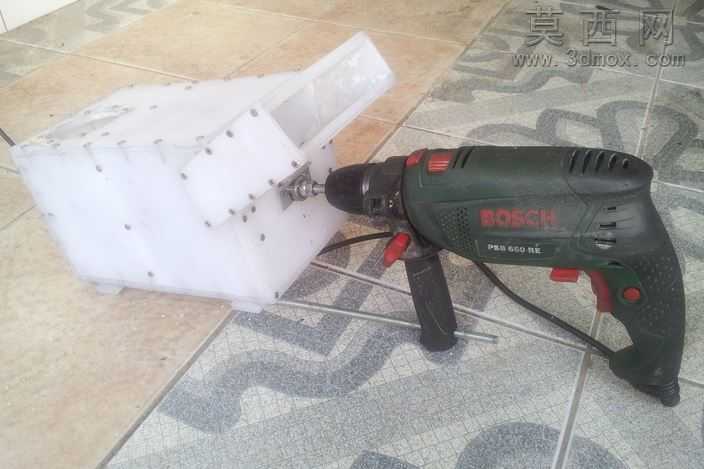

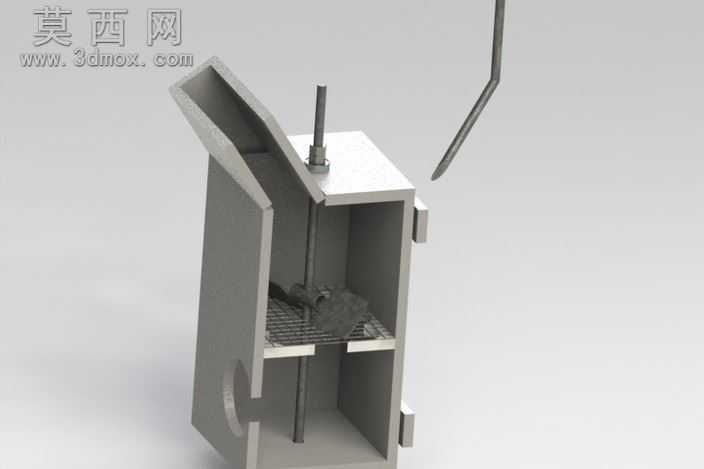

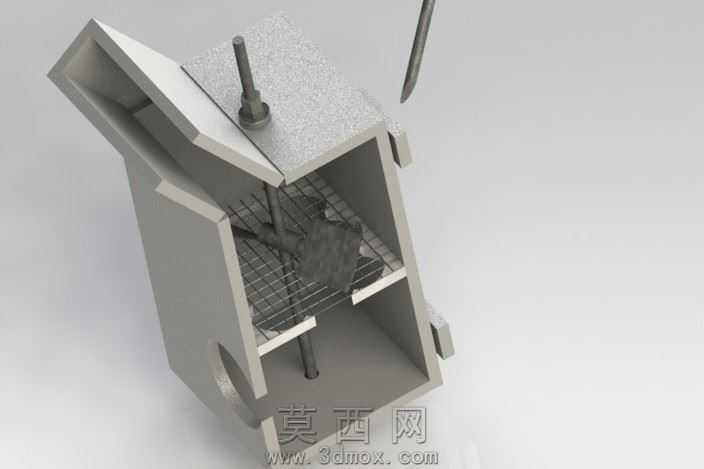

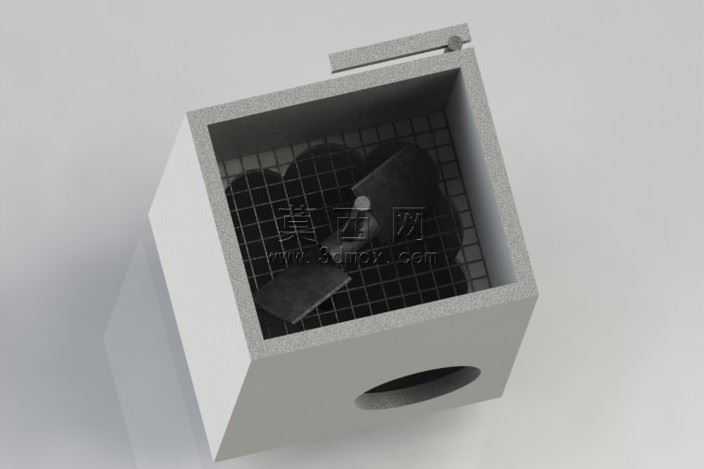

本作品为针对聚苯乙烯板材加工设计的专用粉碎磨床三维模型，整体采用立式箱体式结构布局，建模过程中严格遵循机械加工设备的设计规范，对各功能部件的装配关系、运动逻辑进行了完整还原。模型主体外壳采用钣金折弯焊接的结构形式，在三维建模阶段通过拉伸、切除、钣金特征等操作精准还原了箱体的壁厚、安装卡槽、侧边定位凸耳等细节，外壳表面赋予哑光金属材质，模拟实际设备的冷轧钢板喷涂质感，渲染时通过环境光遮蔽效果突出箱体的棱角与装配接缝，还原真实工业设备的厚重质感。设备内部设置双层隔仓结构，上层为进料导料区，倾斜的导料板通过角度参数化设计，可引导聚苯乙烯板材顺利进入研磨腔，导料板表面赋予光滑耐磨的金属材质，渲染时添加轻微反光效果体现其加工平整度；中层为研磨作业区，内置网格状筛板与立式研磨转轴，转轴通过顶部的固定座与箱体连接，建模时还原了转轴的阶梯轴结构、顶部锁紧螺栓、底部定位轴端等细节，筛板的网格孔径、排布间距均按照聚苯乙烯物料的粉碎粒度要求设计，研磨区域的运动部件在装配体中设置了合理的间隙参数，避免运动干涉。侧边设置的手摇驱动结构采用弯柄式设计，建模时还原了手柄的防滑纹理、转轴连接段的配合公差，材质上区分了金属杆身与防滑握把的不同质感。整体渲染采用工作室柔光环境，通过多角度光源投射凸显设备内部的结构层次，对研磨腔内部的筛网、转轴等细小部件添加了近距离景深效果，清晰展示内部的作业结构。设计过程中充分考虑了聚苯乙烯材质的脆性特性，研磨部件的间隙、转轴转速对应的结构强度均经过参数校核，箱体底部的弧形出料口设计可保证粉碎后的物料顺利排出，整体结构紧凑，各部件的连接方式均符合小型加工设备的装配工艺要求，完整呈现了专用聚苯乙烯磨床的功能实现逻辑与结构设计细节。
