台式立式钻孔机工业设备三维设计

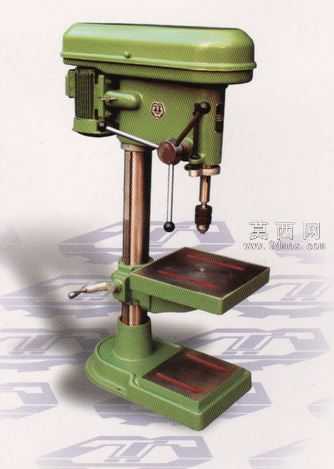

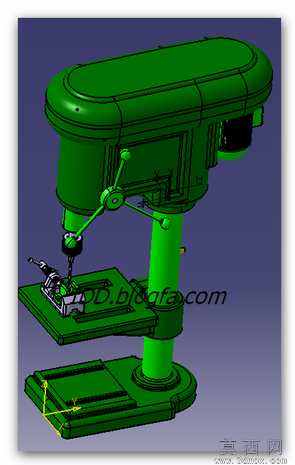

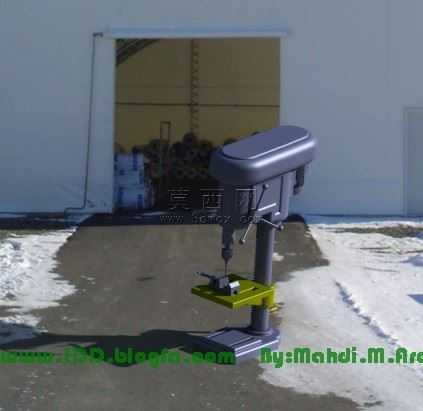

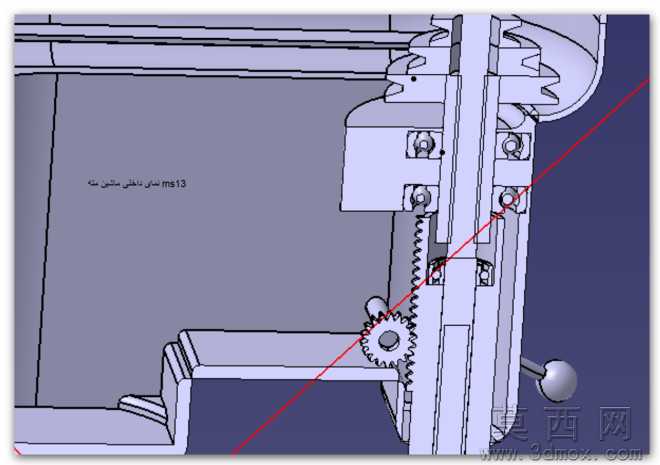

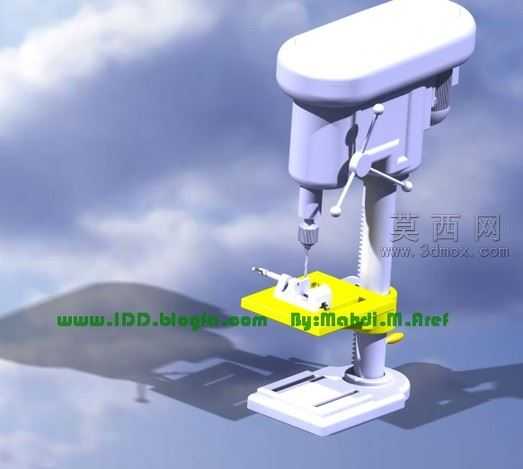

本模型为台式立式钻孔机的完整三维设计成果，建模过程中严格遵循通用台钻的真实结构比例，在三维建模软件中通过参数化草图绘制、特征拉伸、旋转、放样、布尔运算等操作，逐一还原设备的各个组成部件。模型整体分为底座、立柱、主轴箱、工作台、进给操作机构五大核心模块，底座部分采用加厚矩形平台结构，预留了T型槽安装位的细节特征，表面做了防滑纹理的细节处理，保证结构稳定性的同时还原真实设备的外观质感；立柱为圆柱形支撑结构，与底座采用过渡圆角连接，还原了真实铸件的工艺特征，同时预留了主轴箱升降的导轨配合面结构。主轴箱部分采用流线型椭球顶壳设计，还原了老式台钻的外壳造型，内部预留了电机安装腔、传动齿轮组的装配空间，侧面的进给操作手柄、锁紧旋钮等操作件都做了独立建模，手柄的防滑纹理、旋钮的刻度标识都通过贴图与凹凸纹理实现细节还原。工作台部分设计为可升降可倾斜的活动结构，表面的T型槽、锁紧机构、进给手轮都完整复刻，能够直观展示台钻的工件装夹、位置调节的功能逻辑。渲染阶段采用统一的绿色烤漆材质模拟设备的机身涂装，金属操作件采用镀铬金属材质，工作台面做了磨砂金属质感处理，场景采用柔和的三点布光，既突出设备的结构轮廓，也清晰展现各个部件的装配关系。设计过程中优先保证结构的合理性，所有运动部件的活动范围都参考真实台钻的参数设置，既可以作为机械教学的演示模型，也可以作为非标钻床改造的设计参考基底，完整还原了台式钻床的经典结构特征，没有冗余的几何面数，模型拓扑结构规整，便于后续的编辑修改与工程图导出。
