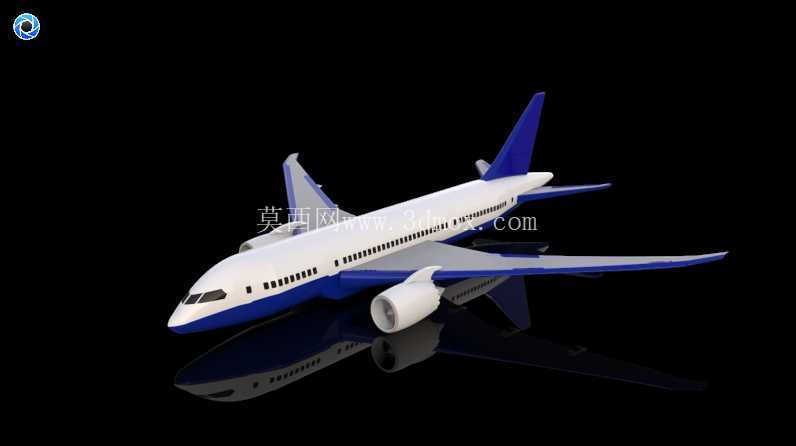

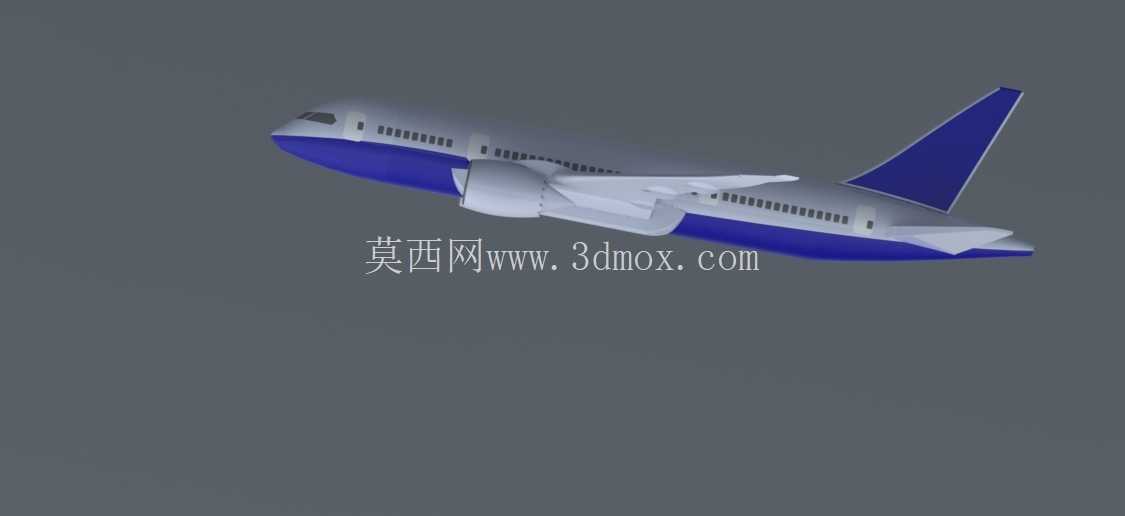

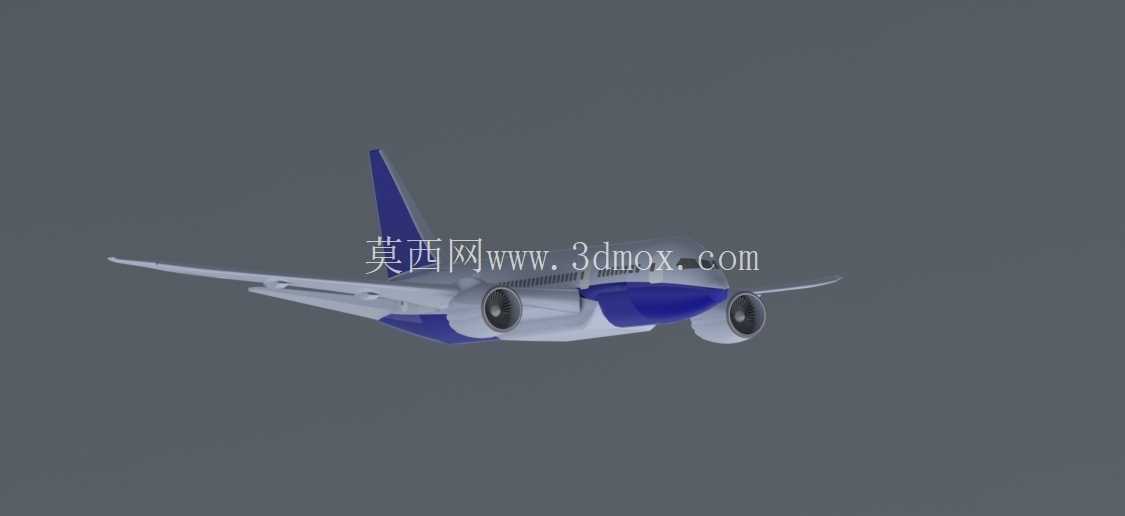

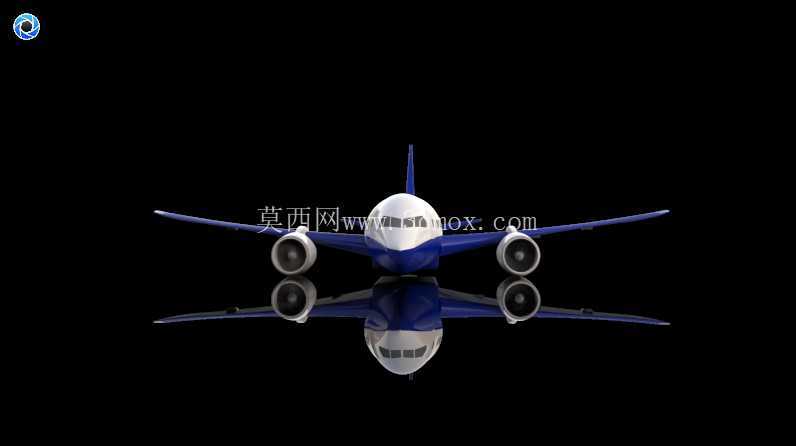

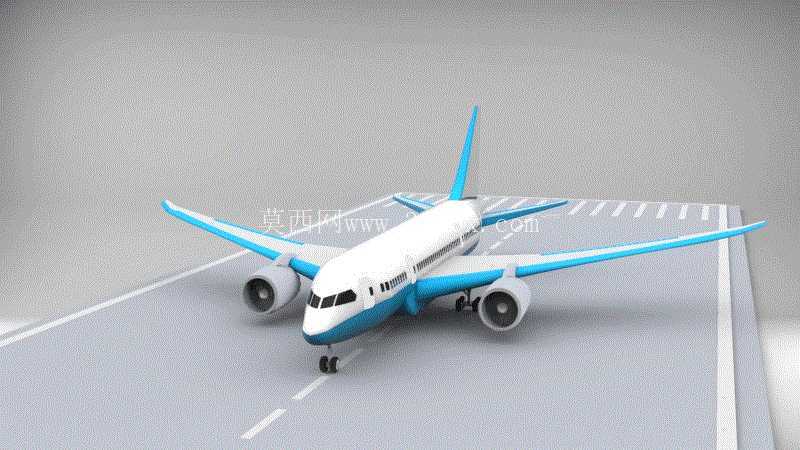

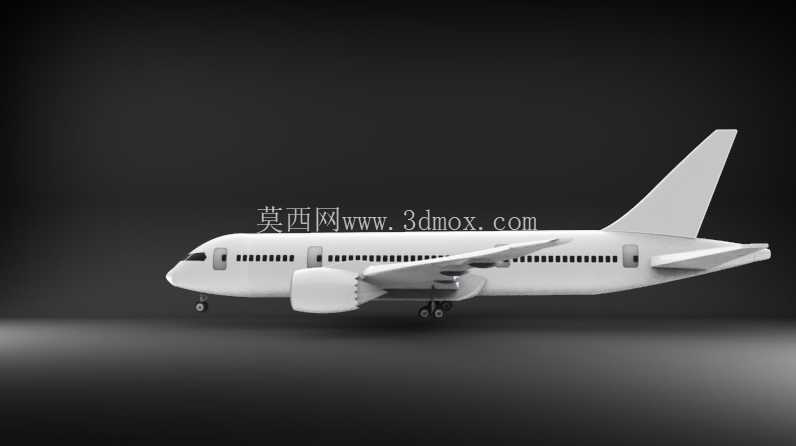

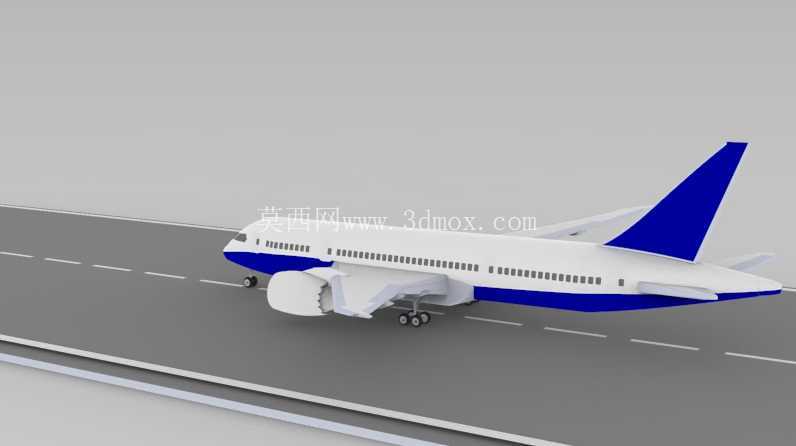

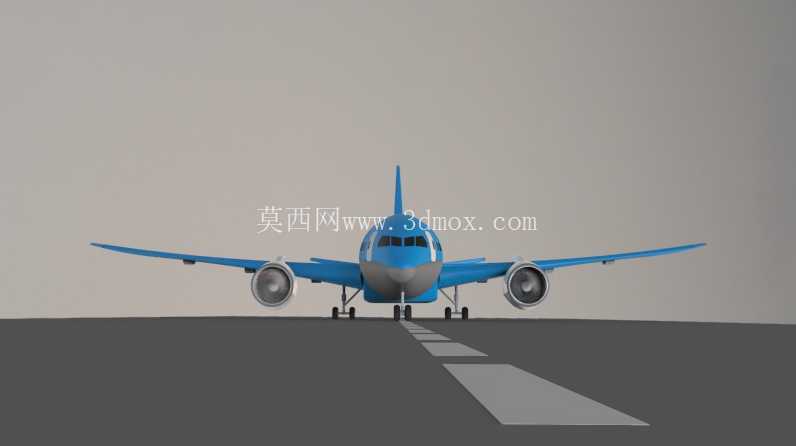

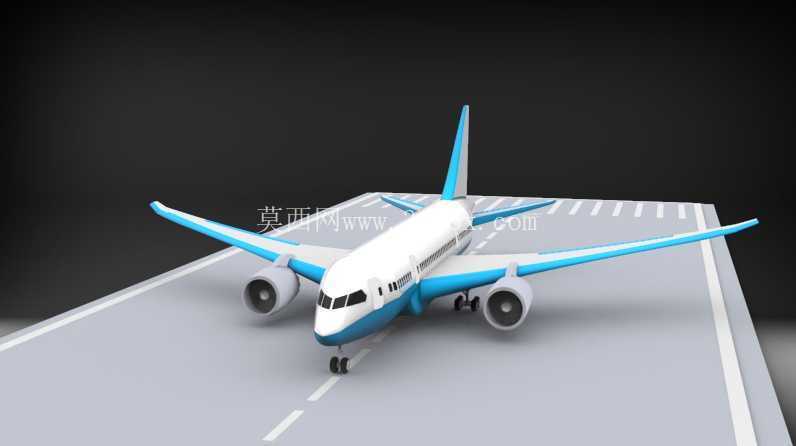

波音787宽体民用喷气客机精细三维结构

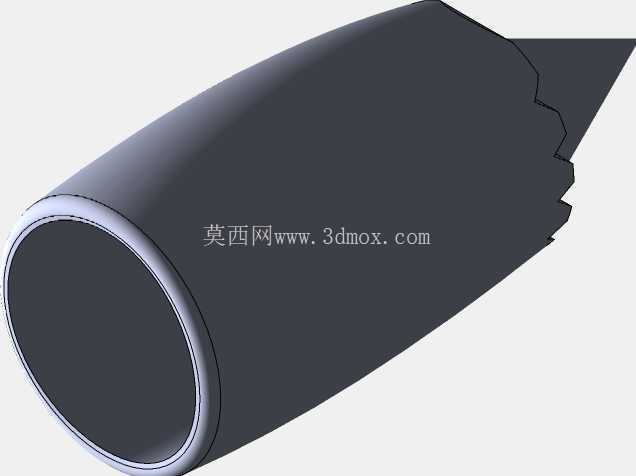

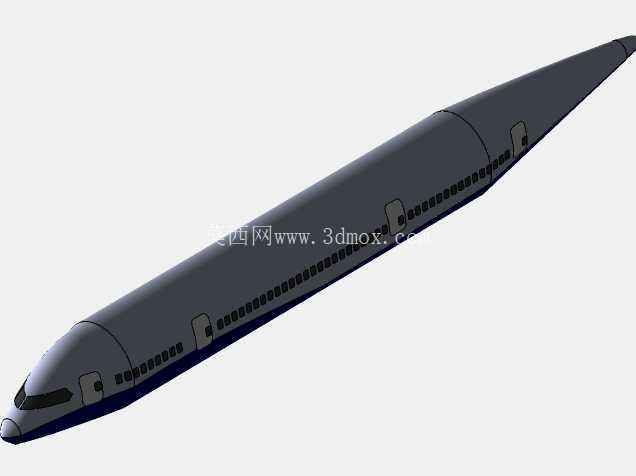

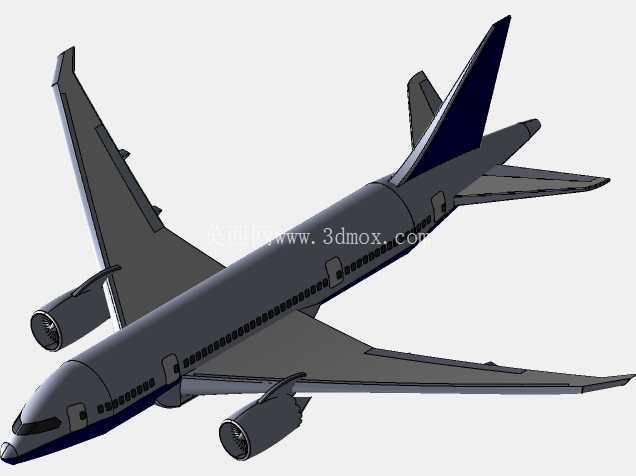

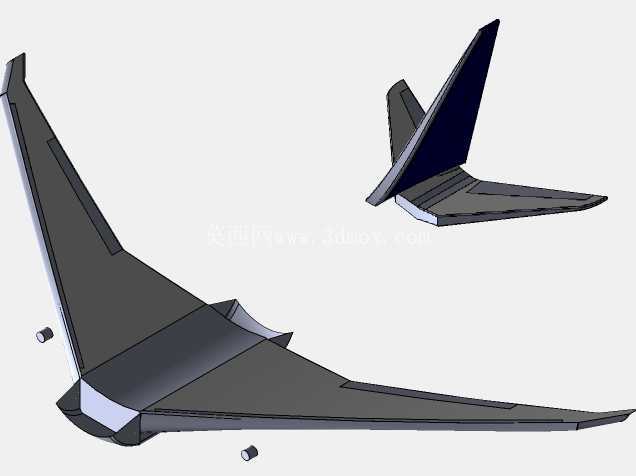

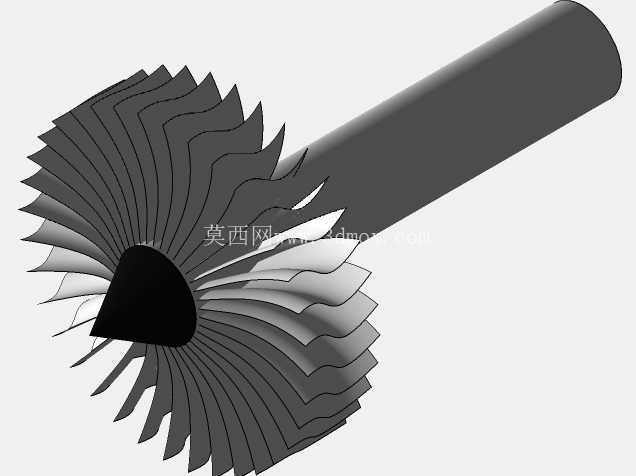

　　这款宽体民用客机的三维建模，核心围绕民航干线客运场景的实际使用需求展开，在结构还原上优先匹配航线运营中的实际工况约束。建模过程中首先梳理了机身的整体气动外形边界，机头采用流线型钝头设计，在保证驾驶舱视野的前提下降低亚音速巡航阶段的压差阻力，机身截面为宽体双过道构型，能够适配高密度客舱布局下的座椅排布、行李舱安装以及客舱增压系统的管路铺设空间。机翼采用大展弦比后掠翼设计，翼下吊挂的大涵道比涡扇发动机安装位置经过反复校核，既保证发动机进气道不受机翼气流干扰，也预留了发动机维护时的拆装操作空间，发动机短舱的外形细节还原了实际降噪衬层的结构轮廓，尾翼的安定面与舵面铰接位置做了可动结构预留，能够支持后续飞行动力学仿真的运动约束设置。

　　起落架舱的结构边界严格匹配机身腹部的整流罩轮廓，主起落架的收放路径在建模时做了干涉检查，确保收放过程中不会与机翼后梁、机身框结构发生碰撞。机身复合材料占比高的结构区域，在建模时通过分层结构的特征区分，还原了碳纤维蒙皮与金属框的连接节点位置，这些节点是实际制造中应力集中的关键部位，建模时保留了连接角片的细节特征，方便后续做有限元分析时的载荷施加。客舱舷窗的尺寸与排布间距严格参考实际机型的布局，舷窗的安装边框做了凸起特征，匹配实际舷窗的密封安装结构。尾椎部位的APU辅助动力装置舱做了独立的腔体结构，预留了排气口的安装位置，机身顶部的通信天线整流罩按照实际气动外形做了曲面拟合，避免巡航阶段产生额外的寄生阻力。

　　建模过程中对整机的重心位置做了初步配平校核，机翼的安装角、上反角参数均参考实际机型的气动设计参数，确保模型在用于教学演示、结构展示时，能够准确传递民用客机的结构设计逻辑，也可作为民航类专业教学、航空科普展示的高精度结构载体，帮助从业者直观理解宽体客机的机身分区、系统布置的基本逻辑，避免平面图纸无法直观呈现的空间结构认知偏差。
