三叶片水平轴风力发电机组结构设计

　　这款三叶片水平轴风力发电机组的结构设计，核心围绕低风速区域分布式发电场景的实际需求展开，在翼型选型阶段没有照搬传统高速风机的翼型参数，而是针对近地面湍流强度高、风速波动大的工况，选用改进型NACA4415翼型作为叶片基础截面，该翼型在12度到18度攻角区间内升阻比波动幅度小，失速特性平缓，能够有效降低阵风冲击下叶片载荷突变对主轴、偏航机构的冲击，适配乡村分布式供电、海岛离网电站、通信基站备用供电等场景的使用需求。

　　整体结构采用上风向三叶片布局，叶片与轮毂的连接采用预埋螺栓式结构，安装时可根据现场年均风速区间调整叶片安装角，调整范围覆盖0度到6度，适配不同风资源区域的功率输出需求。机舱部分采用流线型导流罩设计，导流罩曲面沿叶片根端切线方向延伸，能够减少叶根区域的气流涡旋，降低风轮转动过程中的气动噪声，同时导流罩采用分体式快拆结构，日常维护时无需吊装设备即可打开舱体完成发电机、偏航轴承的检修作业。

　　从安装边界来看，风轮转动直径适配10kW级功率输出需求，塔筒安装法兰采用标准环形螺栓布置，可适配不同高度的锥筒式或桁架式塔筒，机舱重心沿塔筒轴线方向的偏移量控制在50mm以内，能够降低偏航转动时的不平衡力矩，减少偏航减速机的磨损。叶片内部采用主梁加腹板的承力结构，主梁沿叶片展向布置，承受挥舞方向与摆振方向的交变载荷，腹板将叶片内腔分隔为前后两个腔体，既提升了叶片的抗扭刚度，也为后期加装叶尖扰流器、雷电接闪装置预留了安装空间。

　　在传动链设计上，主轴采用双轴承支撑结构，前轴承承受径向载荷与部分轴向推力，后轴承主要定位主轴轴向窜动，两个轴承的安装座采用一体化铸造结构，能够保证装配同轴度，减少长期运行过程中的轴承偏磨问题。偏航机构采用外齿式回转支撑，配合阻尼装置，能够在风向变化时平稳对风，避免偏航过程中出现机舱抖动，同时设置了自动解缆功能，当机舱沿同一方向偏航达到设定圈数时会自动反向回转，防止机舱内动力电缆、信号电缆扭绞破损。

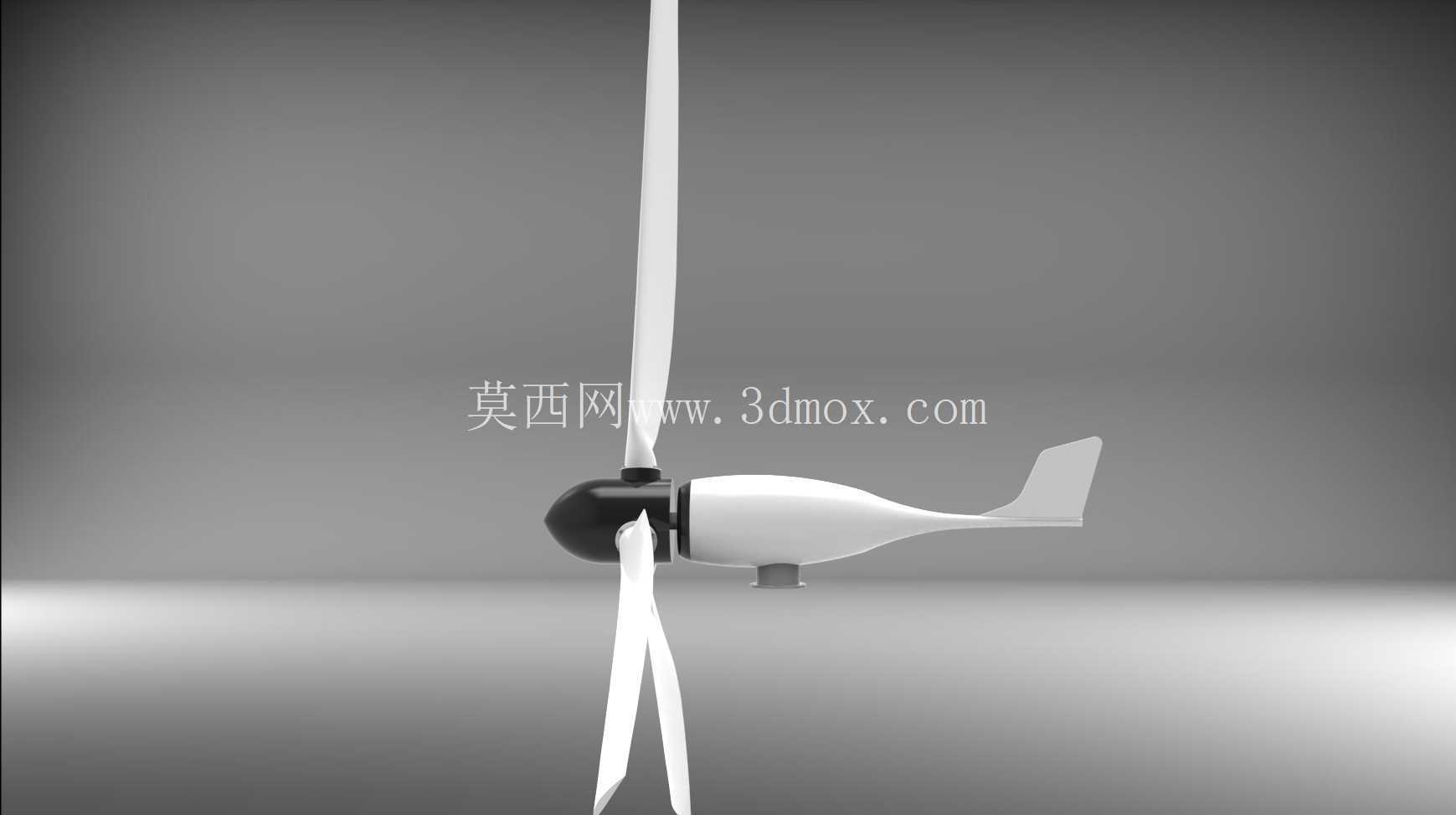

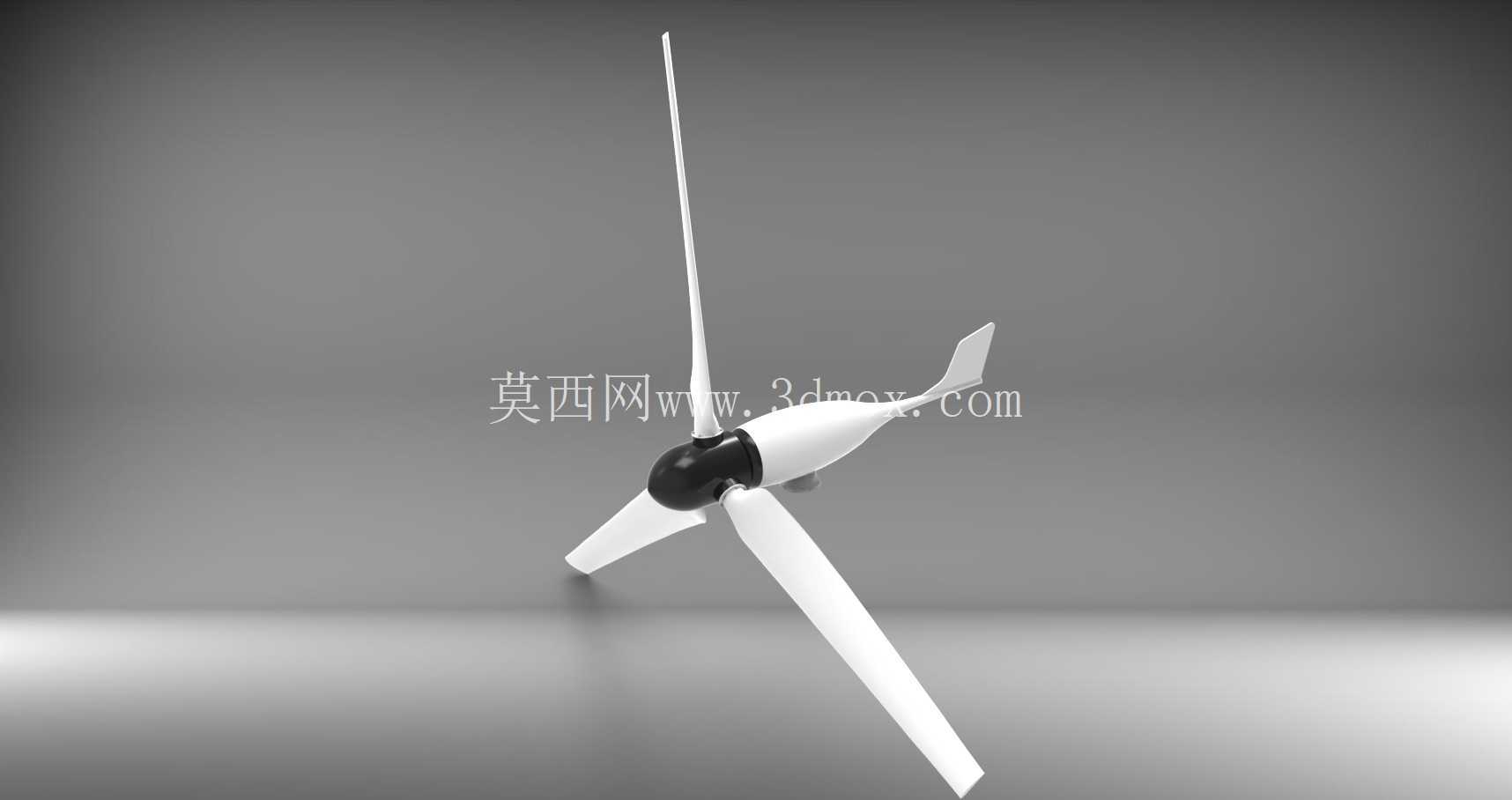

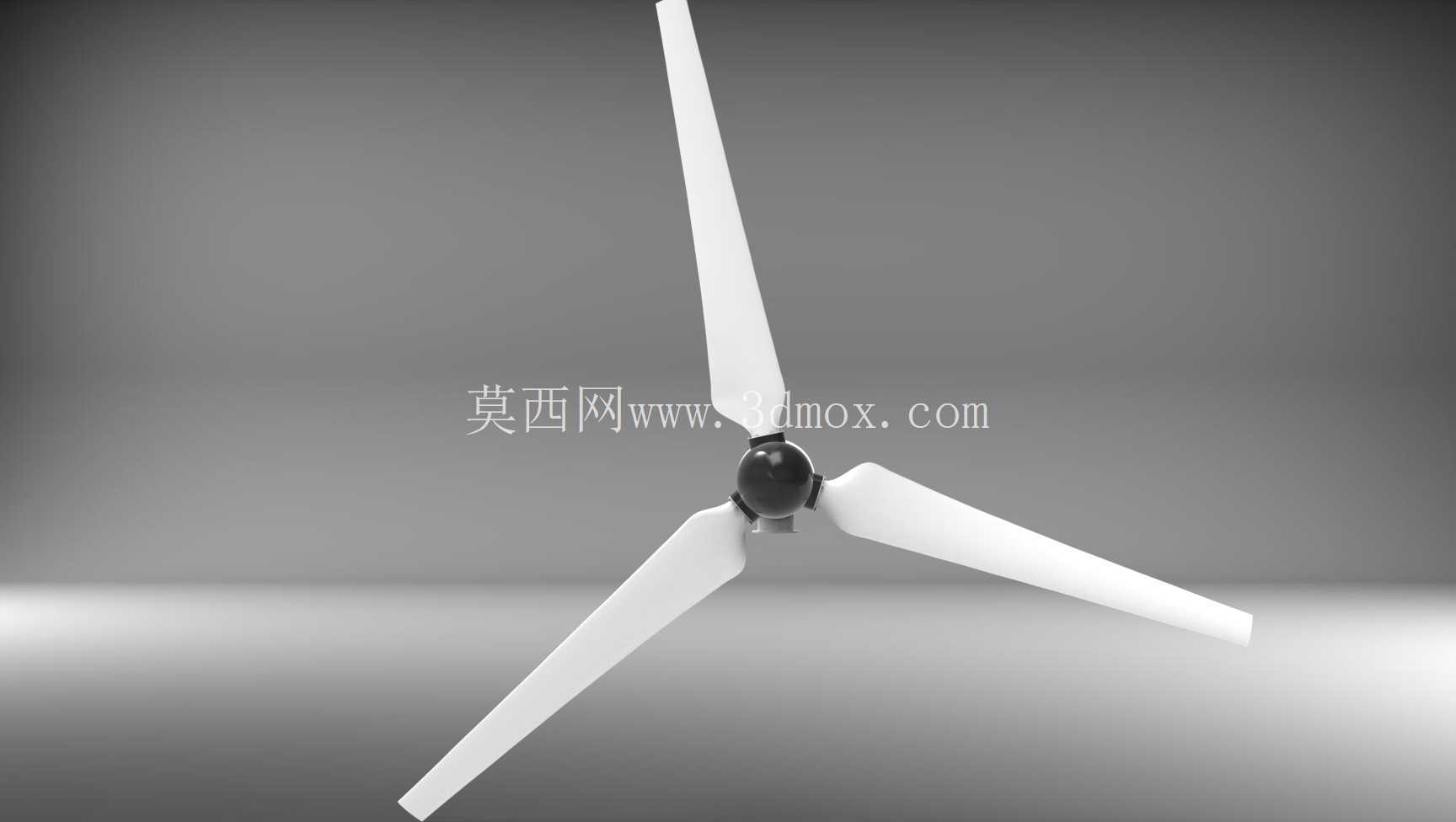

　　这款模型的结构细节还原度较高，叶片各截面的翼型扭转角沿展向的变化规律完全符合气动设计要求，从根端的大安装角到叶尖的小安装角平滑过渡，能够保证不同展向位置的翼型都工作在最佳攻角区间，提升整体风能利用效率。轮毂与叶片的连接面、机舱与塔筒的连接法兰都预留了标准的螺栓孔位，可直接用于后续的工程出图、结构有限元分析以及样机试制的参考。
