风力涡轮机多元件翼型叶片结构设计

项目分类:风力发电机 发布时间:2024-11-21 ID:801925
  • 风力涡轮机多元件翼型叶片结构设计
  • 风力涡轮机多元件翼型叶片结构设计
  • 风力涡轮机多元件翼型叶片结构设计
  • 风力涡轮机多元件翼型叶片结构设计
  • 风力涡轮机多元件翼型叶片结构设计
  • 风力涡轮机多元件翼型叶片结构设计

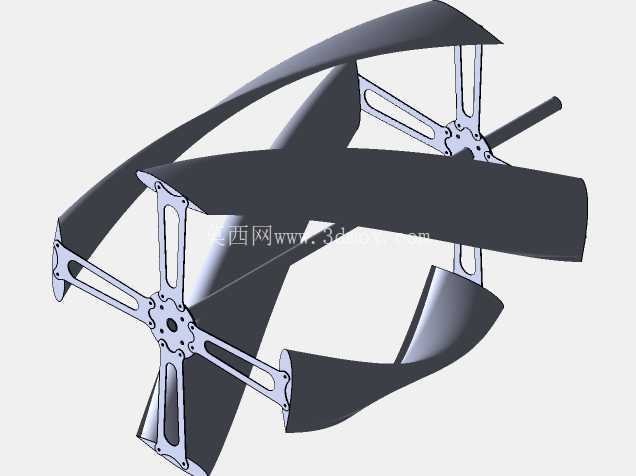

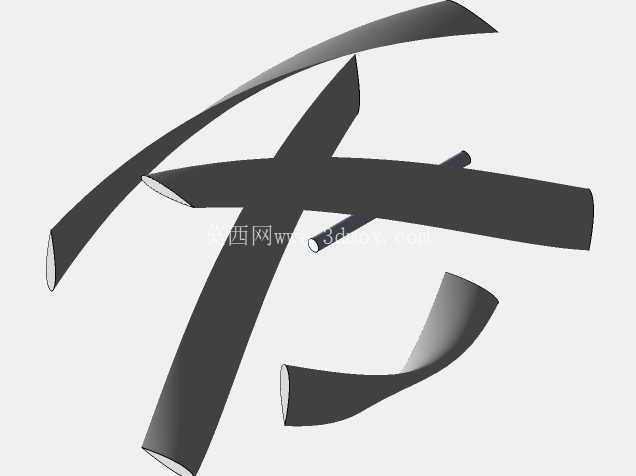

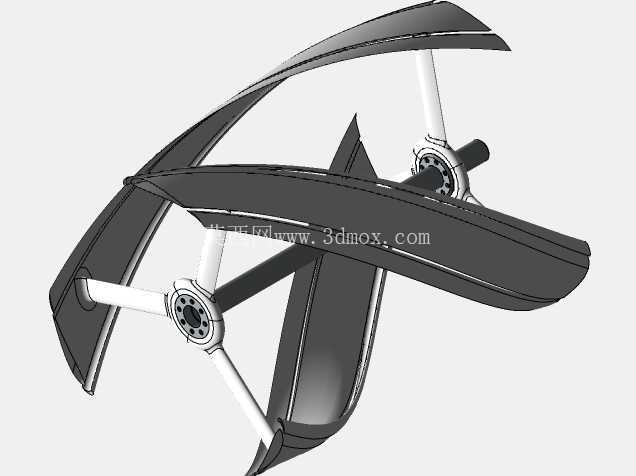

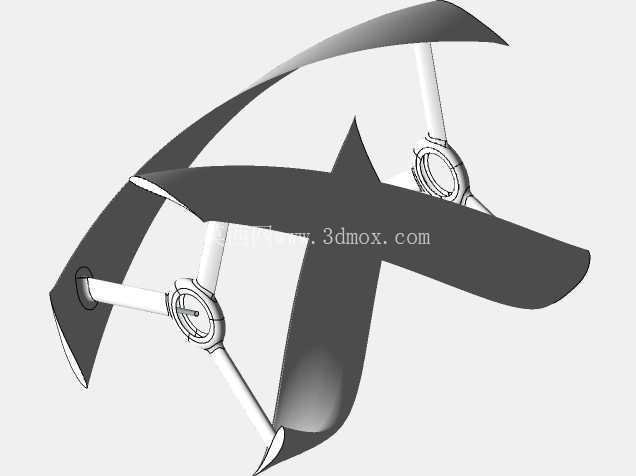

  在分布式风能利用场景中,翼型作为风力涡轮机捕获风能的核心执行部件,其气动外形直接决定整机的风能捕获效率与运行稳定性,这套多元件翼型结构针对低风速区域的湍流工况做了针对性的构型优化,区别于传统单段翼型的固定升阻比特性,多段式的叶片构型可以在大攻角来流条件下延缓气流分离,拓宽涡轮机的有效工作风速区间。从实际工程落地的角度看,这类翼型结构的设计首先要匹配对应功率等级涡轮机的叶轮直径边界,单段翼片的弦长沿展向做非线性渐变,靠近叶根位置的翼型厚度更大,用来承担叶轮旋转时产生的交变弯曲载荷,叶尖段的翼型相对厚度更薄,用来降低叶尖涡带来的诱导阻力,减少气动噪声的产生。

  设计过程中首先要确定翼型的安装角沿展向的分布规律,从叶根到叶尖的安装角逐步递减,匹配不同半径位置的线速度差异,保证各个展向截面的来流攻角都处于最优升阻比区间内。多元件翼片之间的缝隙尺寸是设计的核心控制点,缝隙过大会导致叶片整体的结构刚度下降,旋转过程中产生过大的气动弹性形变,缝隙过小则会让流过缝隙的高速气流无法有效吹除翼面的附面层分离区,失去多段翼型的气动优势。在安装边界的适配性上,这套翼型结构的根部采用标准的圆柱对接接口,可以直接适配主流水平轴风力涡轮机的轮毂安装位,接口位置的定位销孔做了对称布局,方便现场安装时调整叶片的初始安装角,匹配不同区域的年平均风速特性。

  从功能特性上看,这种多元件翼型在风速达到切入风速后可以快速建立起足够的启动转矩,不需要额外的启动辅助装置,在风速超过额定风速后,翼段之间的气流扰动会自然触发一定的失速特性,被动限制叶轮的转速上升,降低变桨机构的调节负荷,提升整机在极端阵风条件下的运行安全性。在结构强度校核层面,每一段翼片的内部都设置了沿展向分布的加强筋结构,筋板的厚度根据不同展向位置的载荷大小做差异化设计,在保证结构强度满足20年设计寿命疲劳要求的前提下,尽可能降低叶片的整体自重,减少轮毂与主轴的承载负荷。

  针对高海拔、低温区域的应用场景,翼型的前缘位置做了圆滑过渡处理,减少结冰条件下的冰层附着面积,同时翼面的曲率变化连续,没有突兀的折角,避免运行过程中出现局部应力集中的问题。在气动性能的匹配上,这套翼型的升力系数随攻角变化的曲线更为平缓,当来流风向出现小幅度快速波动时,叶片的气动载荷不会出现突变,能够有效降低传动链的冲击载荷,延长齿轮箱与发电机的使用寿命。对于离网型小型风力发电场景,这类多元件翼型的低风速启动特性可以让涡轮机在年平均风速更低的区域实现有效发电,提升零散风能资源的利用率,叶片的分段式结构也方便运输与现场组装,不需要大型吊装设备就可以完成整机的搭建,降低偏远地区的项目施工成本。在建模过程中,翼型的各个曲面都做了G2连续处理,曲面之间的拼接位置没有曲率突变,后续如果要做流体仿真验证或者数控加工,不需要额外对曲面做修补处理,可以直接导入仿真软件或者加工编程模块使用,翼片之间的连接位置预留了标准的紧固件安装空间,装配时不会出现干涉问题,各个翼段的拆装维护也比较便捷,单段翼片出现表面损伤时不需要更换整个叶片,只需要替换对应的受损段即可,降低后期的运维成本。
