MQ-1B捕食者长航时侦察无人机外形结构

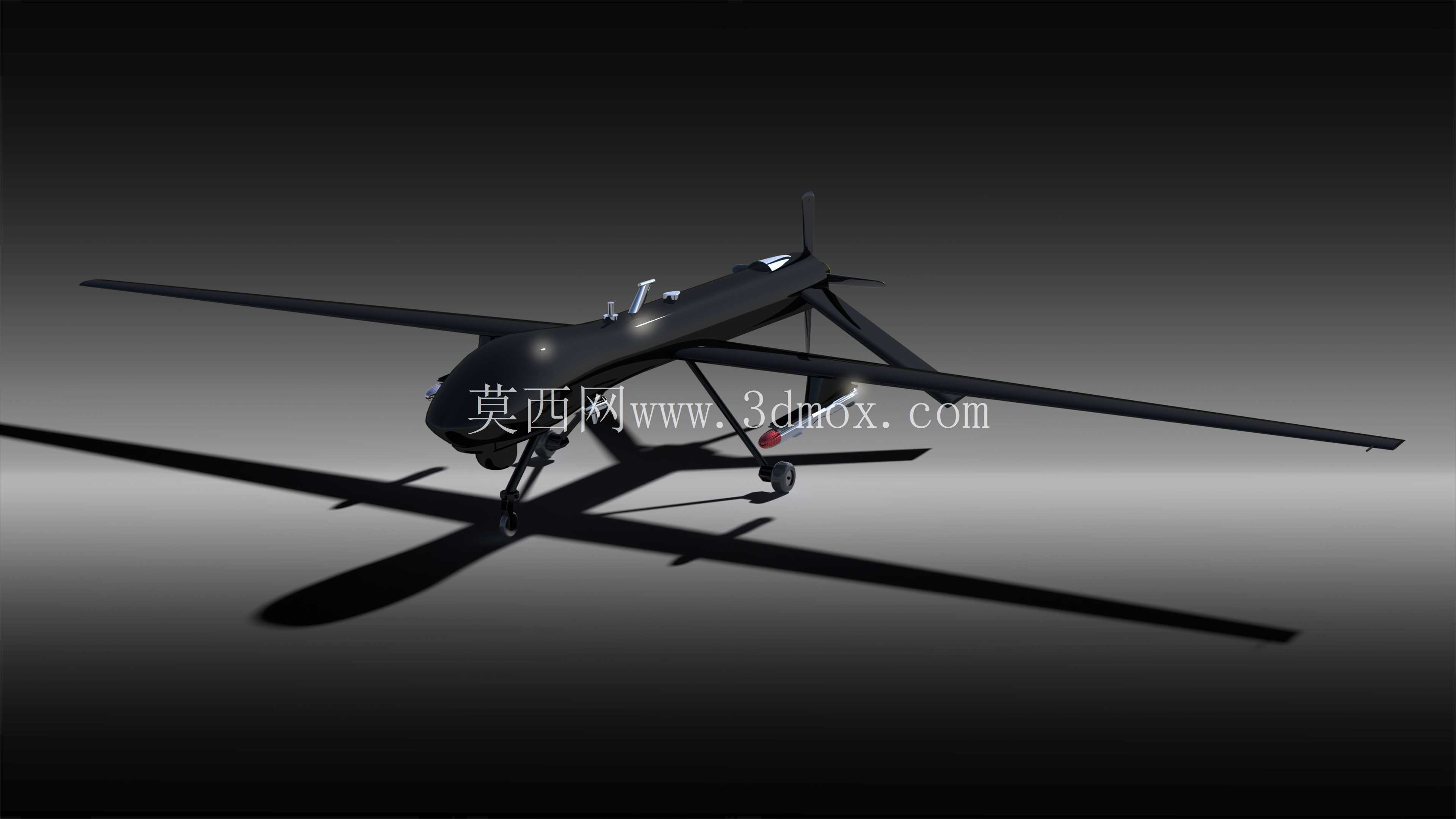

　　该模型还原的是中空长航时侦察打击一体化无人机的整体外形结构，建模过程以实机公开的气动布局参数为基准，优先保障各部件比例协调，满足航空类教学演示、方案初期选型参考的使用需求。从实际应用场景来看，这类无人机主要承担前线战区持久侦察、目标精准定位、低烈度冲突下的精确打击任务，可在无制空权威胁的空域长时间滞空，为地面指挥单元传输实时战场态势数据，也可挂载小型制导武器完成时敏目标打击，不需要飞行员进入高危空域执行任务，大幅降低人员伤亡风险。模型构建时采用表面建模逻辑，优先还原整机气动外形特征：机身采用流线型长直截面设计，从机头侦察设备舱段平滑过渡到尾部动力舱，尽可能降低飞行过程中的空气阻力；大展弦比平直机翼布置在机身中下部，

　　翼型选用低速高升力翼型，匹配长航时巡航阶段的低油耗需求，机翼与机身的连接段做了过渡修型，避免翼根处出现应力集中的外形突变；尾翼采用倒V型布局，兼顾航向与俯仰操纵效率，相比常规尾翼布局能减少尾部结构重量，同时降低雷达反射截面积；起落架为前三点式不可收放结构，前起落架布置在机头下方，主起落架安装在机翼根部下方，结构形式简单可靠，能满足简易跑道起降的结构强度要求，建模时还原了起落架与机身、机翼的安装位置边界，可直接用于起降阶段的姿态演示。模型存在的表面建模缺陷主要集中在曲面拼接处，这类问题不影响整体比例展示，若用于后续结构深化设计，可在现有外形基础上对曲面连接处做曲率连续优化，补充内部航电舱、燃油舱、动力系统、任务载荷舱的结构细节。

　　从安装边界来看，机头下方预留了光电侦察转塔的安装位置，机翼下方预留了武器挂点的接口位置，尾部螺旋桨的旋转半径与尾翼、机身的安全间隙符合实机设计规范，不会出现转动干涉问题。整体模型可用于航空专业课程的教具演示、无人机方案设计阶段的外形验证，也可作为科普类展项的三维素材使用，帮助从业者快速理解这类长航时无人机的整体布局逻辑，梳理气动外形与任务需求的匹配关系。
