自由式第一人称视角穿越机结构设计

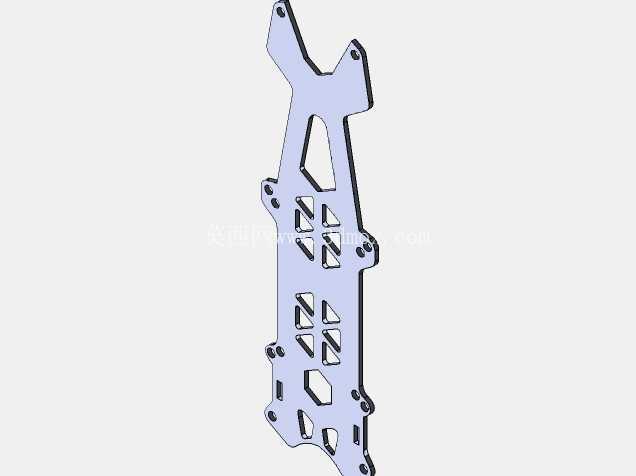

　　这套自由式FPV穿越机的结构设计，核心围绕花飞场景的动态载荷需求展开，区别于竞速类穿越机极致轻量化的取向，自由式飞行需要频繁完成大角度翻滚、俯冲、急停、撞击障碍物等动作，对机架的抗冲击韧性、载荷分布合理性有更高要求。从结构布局来看，机架采用长条形一体化碳纤主梁设计，机臂与中心板的连接位置做了加厚凸台处理，避免炸机时机臂根部出现应力断裂，主梁上预留的等距安装孔位，可兼容不同尺寸的飞控、电调、图传发射模块安装，同时预留了摄像头倾角调节的冗余空间，适配不同飞手的第一人称视角习惯。

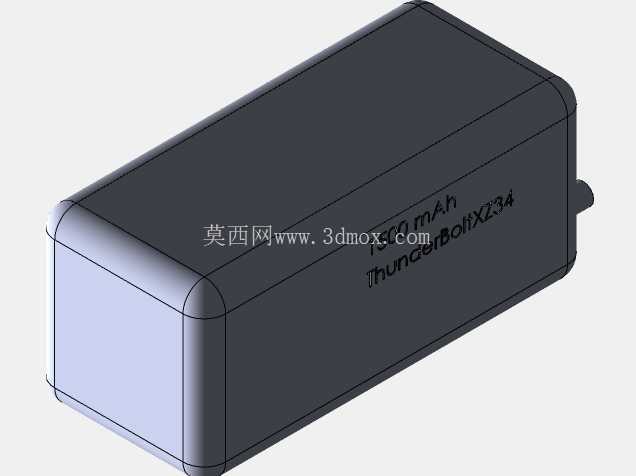

　　在实际应用场景中，这类穿越机多用于户外花飞创作、影视近距离航拍补位、小型场地竞速演练，区别于工业级巡检无人机的大载重长航时取向，FPV穿越机更追求操控响应速度与飞行灵活性，因此结构设计上尽可能将重心集中在机架几何中心位置，电池安装位设计在主梁下方居中区域，降低整机转动惯量，让飞手完成翻滚动作时的跟手性更强。机架的安装边界做了充分考量，机臂末端的电机安装孔位兼容2204至2306系列无刷电机的安装尺寸，桨叶适配5寸三叶桨，整机轴距控制在220mm区间，既保证了足够的动力冗余，也不会因为尺寸过大影响狭小空间内的穿行能力。

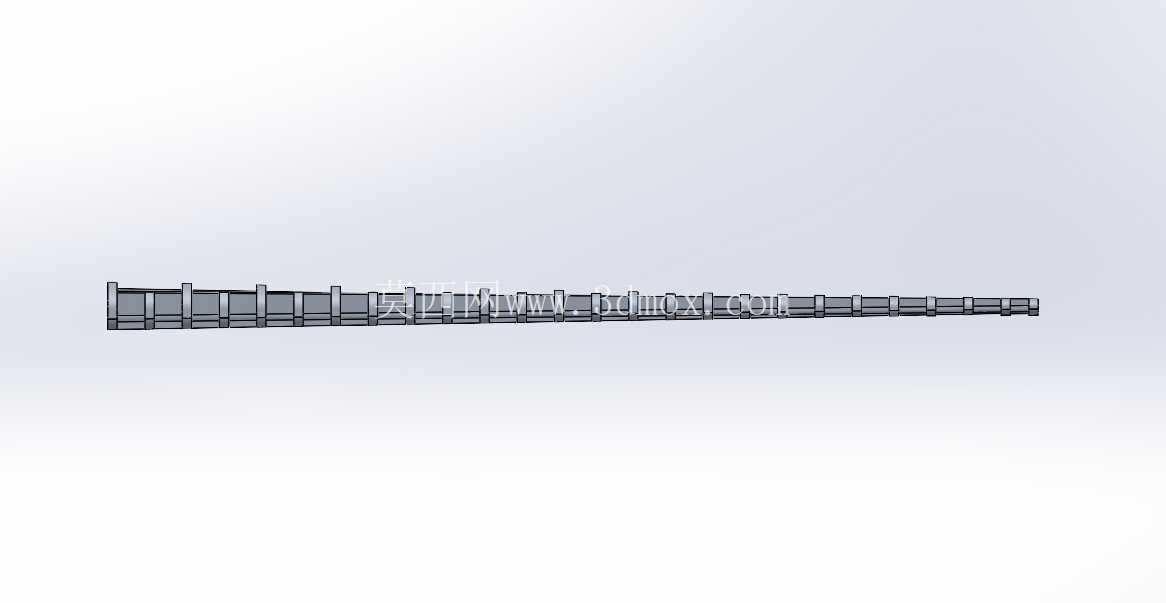

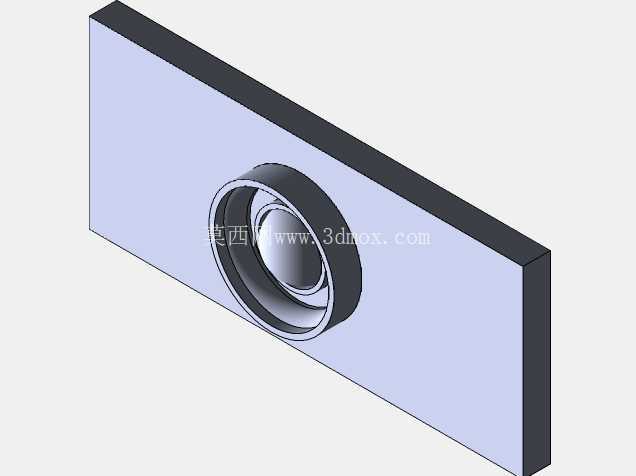

　　设计过程中针对炸机高频受损的部位做了针对性强化，机臂前缘做了圆弧倒角处理，减少撞击时的应力集中，摄像头安装位设计了可溃缩的缓冲结构，正面撞击时优先吸收冲击能量，避免摄像头与图传模块直接受损。机架上的走线槽沿主梁内侧布置，既可以减少飞行时的风阻，也能避免线材外露被桨叶打到，电调安装位预留了散热间隙，保证大油门输出时电调的热量能够及时散出，避免长时间飞行出现过热保护。从结构受力角度分析，主梁采用等强度设计，从中心向两端机臂位置逐步做厚度减薄，在保证整体结构刚度的前提下尽可能降低不必要的重量，整机不含电池的结构重量控制在120g以内，配合高KV值电机可以实现超过1:8的推重比，足够支撑各类复杂花飞动作的动力需求。飞控安装位设计了减震阻尼球的安装孔位，可过滤飞行时的高频振动，保证陀螺仪数据的稳定性，避免飞行时出现画面果冻效应，图传天线的安装位设计在机架尾部，远离电调与电机的电磁干扰区域，保证视频信号传输的稳定性，让飞手能够获得清晰无卡顿的第一人称视角画面。
