四旋翼通用无人机机身承载框架结构

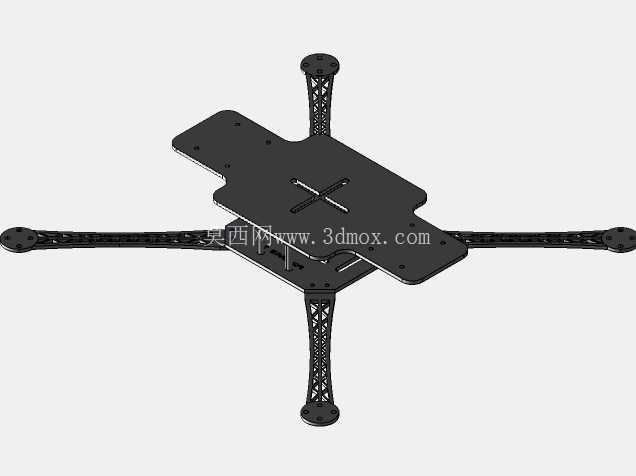

　　这款四旋翼无人机机身框架，主要面向消费级航拍、小型作业巡检类航模的装机需求，作为整机的核心承载基体，承担飞控板、电池、电调、动力电机等所有机载部件的安装固定功能，同时需要抵消飞行过程中电机转动产生的振动、机动飞行时的惯性载荷，保障整机结构刚性避免飞行姿态失稳。从结构设计逻辑来看，整体采用上下分层的板件搭配镂空机臂的构型，中心主安装板做了异形切边处理，在不损失核心安装区域结构强度的前提下，尽可能削减非受力区域的材料用量，降低整机自重对续航时长的影响。中心板上预留的十字形开槽与多组定位孔位，可兼容市面上主流规格的飞控模块、电源分电板安装，孔位公差控制在装机适配的合理区间，无需二次扩孔即可完成常规部件的锁附固定。

　　四根机臂采用一体化镂空桁架结构，从中心板向四个方向对称延伸，臂端预留的电机安装座匹配常规22系列、23系列无刷电机的孔距标准，机臂的镂空纹路并非单纯做减重处理，而是沿臂身受力方向做了筋条排布，在降低臂身自重的同时，能有效抵抗电机转动带来的扭转力矩，避免高速飞行时臂身产生谐振影响飞控传感器的采样精度。安装边界方面，机臂展开后的对角轴距适配250级穿越机的常规尺寸范畴，中心板上下层的间距预留了足够的电池安装空间，可容纳2S至4S规格的航模锂电池，上层板的平整区域可直接搭载图传发射模块、小型航拍相机的减震挂载座。框架整体可采用3D打印工艺直接制作成型，选用PLA或者碳纤维增强尼龙材料即可满足日常飞行的强度需求，

　　对于入门级航模爱好者或者小型无人机研发的初期验证阶段，该框架可直接作为装机基体使用，省去自行设计机架结构、反复校核孔位的重复工作，装机时可按照从中心到外围的顺序，先固定飞控与分电板，再锁附机臂端的电机与电调，最后挂载电池与外部任务设备，整体装配逻辑符合常规航模装机的作业流程，各部件的走线可沿机臂内侧的镂空槽排布，避免飞行过程中线材被螺旋桨剐蹭造成飞行事故。
