微型涵道四轴穿越机机架结构设计

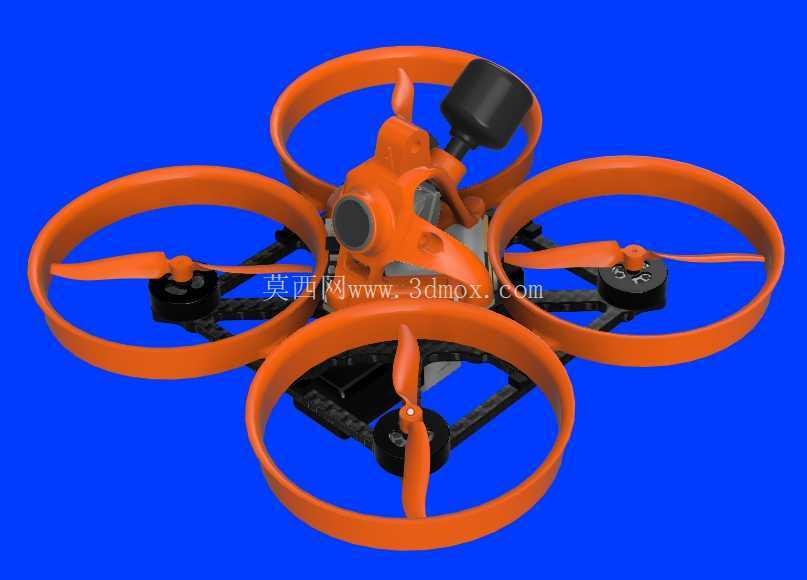

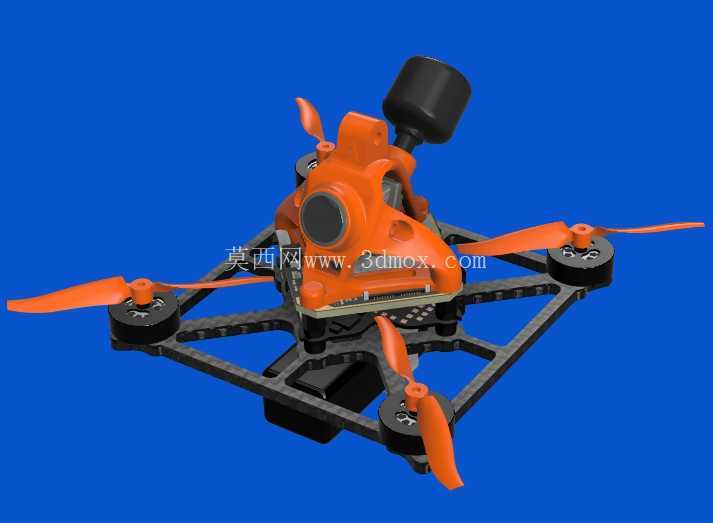

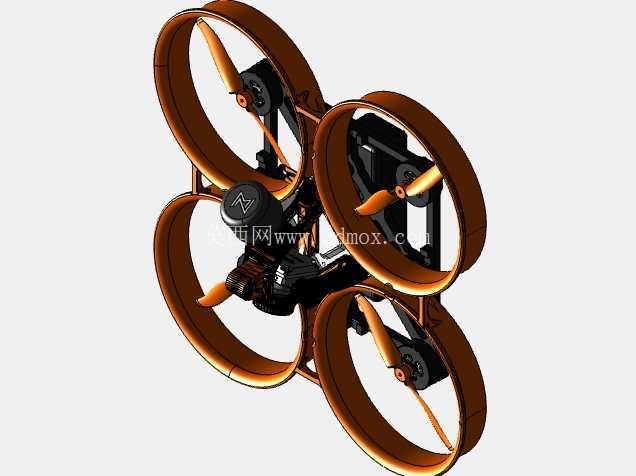

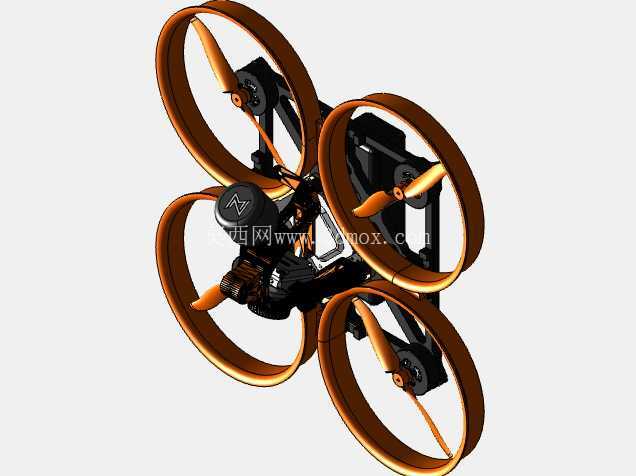

　　该模型为2S规格微型涵道式四轴飞行器机架，适配室内近景影视拍摄、狭小空间巡检等对飞行安全性要求较高的作业场景，涵道外圈的全包覆结构可避免桨叶直接触碰障碍物或操作人员，在人员密集的室内拍摄场景下能大幅降低飞行作业的安全风险，同时涵道结构可对桨叶气流形成约束，提升动力效率的同时降低飞行噪音，适配室内安静环境下的作业需求。机架主体采用碳板拼接加3D打印结构件的组合设计，碳板主框架承担整机结构强度，负责承载飞控、电调、电池、图传等核心电子元件，3D打印的涵道圈与相机安装座则承担防护与功能拓展作用，两种材质的搭配可在控制整机重量的前提下，兼顾结构刚性与抗冲击性能，发生轻微碰撞时3D打印件可率先溃缩吸能，避免碳板主框架发生不可逆的断裂损坏。

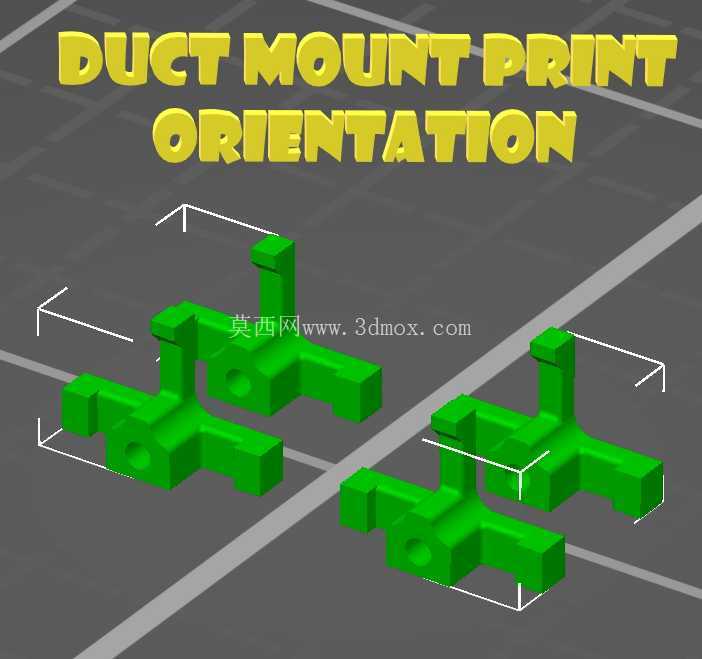

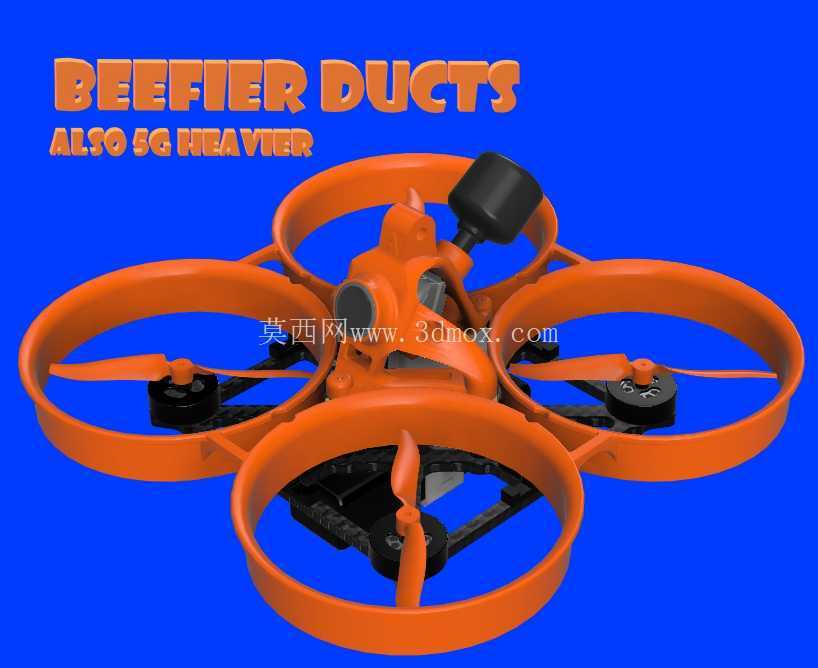

　　设计过程中针对涵道安装角度做了专项优化，将动力输出方向相对机架平面设置约15度的内倾角度，可在不额外增加整机重量的前提下提升飞行姿态响应速度，同时抵消部分桨叶旋转带来的反扭力，提升飞行稳定性；机架预留的安装孔位适配12A规格电调与2S规格锂电池，电机安装座采用标准M2螺纹孔位，可兼容同规格的微型无刷电机，无需额外打孔修改即可完成动力系统的装配。涵道圈的设计充分考虑了拆装维护需求，仅需4颗M2螺栓即可完成单个涵道圈的固定与拆卸，更换电机或桨叶时无需拆解整个机架，可大幅降低外场作业时的维护难度；机架顶部预留了通用相机安装位，可适配拇指规格的高清运动相机，安装位置经过重心配平，避免搭载相机后出现整机重心偏移影响飞行操控的问题。

　　整机轴距控制在20mm级别，涵道外圈最大外径不超过25mm，可轻松穿过直径30mm的管道或缝隙，适配狭小空间内的巡检、探查作业需求；飞控安装位预留了USB接口开孔，无需拆解机架即可完成飞控参数的调试与固件升级，图传天线的安装位置经过优化，避开了动力线路的电磁干扰区域，可保证飞行过程中的图传信号稳定。机架底部预留了电池绑带安装槽，可适配2S规格的微型高压锂电池，电池安装位置位于整机重心正下方，可提升飞行过程中的姿态稳定性，避免电池晃动带来的飞行姿态偏移。
