MTU20V4000大功率柴油发动机三维模型

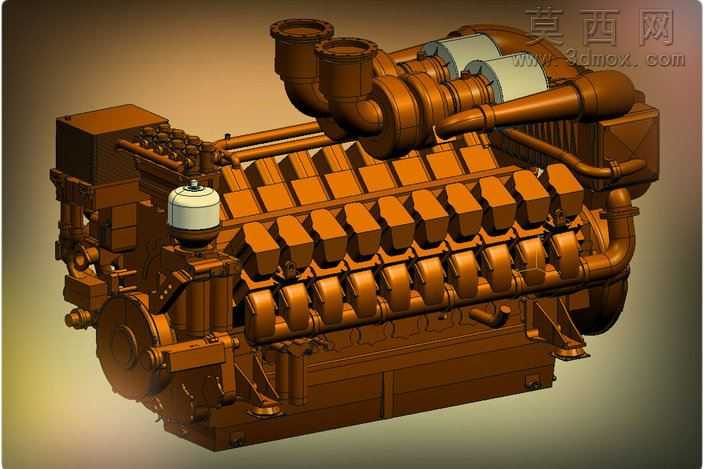

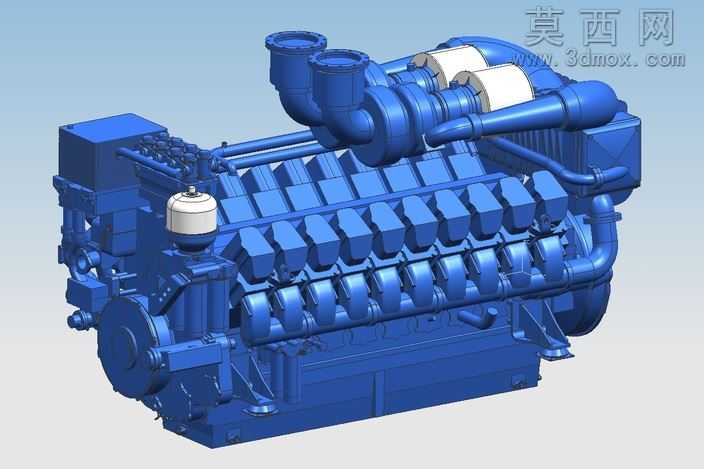

本模型为MTU20V4000系列大功率柴油发动机的高精度三维建模成果，建模过程严格遵循该型号发动机的真实结构比例，完整还原了V型20缸布局的核心特征。建模阶段采用自底向上的装配设计思路，首先完成单个气缸单元的结构搭建，包含气缸套、活塞、连杆、进排气门等核心部件的细节建模，确保每个运动构件的尺寸匹配真实设计参数，再按照V型夹角的排布逻辑完成20个气缸的阵列装配，还原曲轴与各缸连杆的连接配合关系，保证曲柄连杆机构的运动逻辑符合内燃机工作原理。模型完整还原了发动机顶部的双涡轮增压系统，对涡轮壳体、压气机叶轮、进气歧管、排气总管的管路走向做了精细化处理，清晰呈现进排气系统的气流路径结构，同时对前端的齿轮传动系统、后端的飞轮输出端、侧面的机油滤清器、燃油喷射管路、冷却系统管路都做了结构还原，没有省略核心功能部件的结构特征。材质与渲染阶段，针对发动机主体的铸铁缸体赋予哑光金属蓝的涂装材质，还原工业发动机的真实漆面质感，对涡轮增压器的金属壳体赋予高温金属材质，对顶部的白色滤清器部件赋予哑光塑料材质，对管路接口的密封件赋予橡胶材质，通过材质区分清晰呈现不同部件的功能属性。渲染时采用柔和的工业展示光源，多角度打光避免结构死角出现过暗阴影，能够清晰展示缸体的散热筋结构、各管路的连接位置、附件系统的排布逻辑，整体模型结构完整，装配关系清晰，可用于动力装备结构教学、工业产品展示、动力系统布局模拟等场景，能够直观展现大功率V型柴油机的整体构造与部件排布逻辑，帮助观者理解大马力内燃机的结构组成与工作布局。
