MTU12V4000柴油发动机三维结构模型

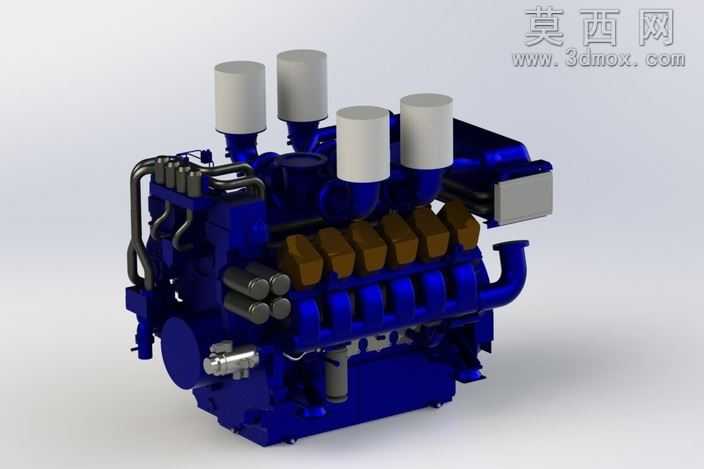

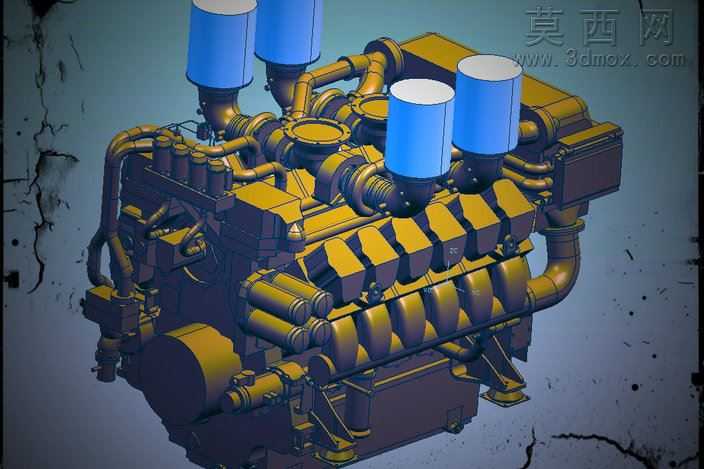

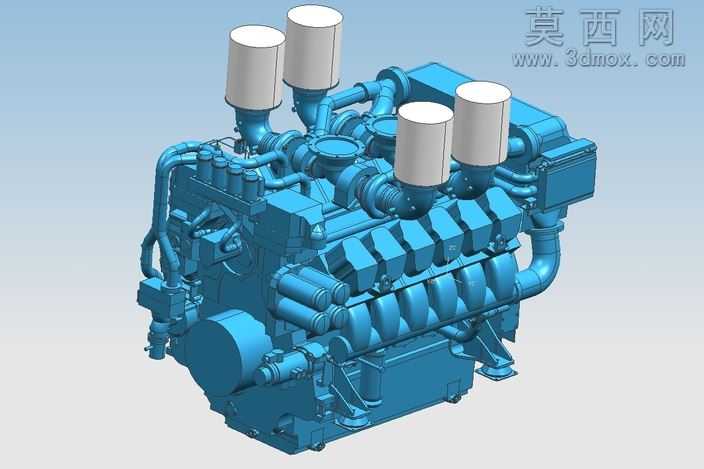

本模型为MTU12V4000型大功率柴油发动机的高精度三维建模成果，建模过程严格参照该型号发动机的真实结构比例与部件排布逻辑完成，整体采用V型12缸的经典布局设计，完整还原了该款重型动力设备的全部核心结构特征。建模阶段首先梳理发动机的层级装配关系，从机体底座的基础框架开始搭建，依次完成曲轴箱、气缸体、气缸盖等核心基体结构的建模，精准还原V型夹角下的缸体排布角度，保证各缸体的安装位、螺栓孔位、冷却水道预留位的位置精度与真实产品完全匹配。进排气系统部分，模型完整呈现了四组高位布置的空气滤清器总成，对应每侧气缸列的进气通路，清晰还原进气歧管的弯折走向、管路连接法兰的结构细节，同时对排气侧的管路包覆、增压器安装位的结构做了精细化处理，将管路的壁厚、连接卡扣的细节都做了还原。燃油系统与附属管路部分，建模时区分了高压燃油管、润滑油管、冷却水管的不同管径与排布路径，还原了管路沿缸体侧面的固定卡扣、接头结构，同时对发动机前端的附件驱动轮系、水泵、机油泵、发电机安装位的结构做了准确呈现，后端的飞轮壳、动力输出接口的结构也完整还原。材质与渲染阶段，发动机主体缸体部分采用哑光金属蓝的涂装材质，还原工业重型发动机的原厂漆面质感，金属管路部分做了铸钢与镀锌管件的材质区分，空气滤清器外壳采用哑光浅灰的工程材质，通过光影渲染突出机体的铸造棱角、管路的圆弧过渡、各部件装配的层级关系，让整体模型视觉上具备极强的真实感。设计思路上，本模型优先保证结构的完整性与装配逻辑的正确性，既可以作为工业动力装备教学的演示模型，清晰展示V型12缸发动机的内部构造与外部附件排布逻辑，也可用于重型车辆、船舶动力舱的布局适配设计参考，模型各部件均为独立可编辑的实体结构，支持后续的结构拆解、运动仿真等拓展使用，完整呈现了MTU12V4000发动机作为大马力工业动力设备的结构特点与设计特征。
