康明斯QSB6.7柴油发动机三维数模

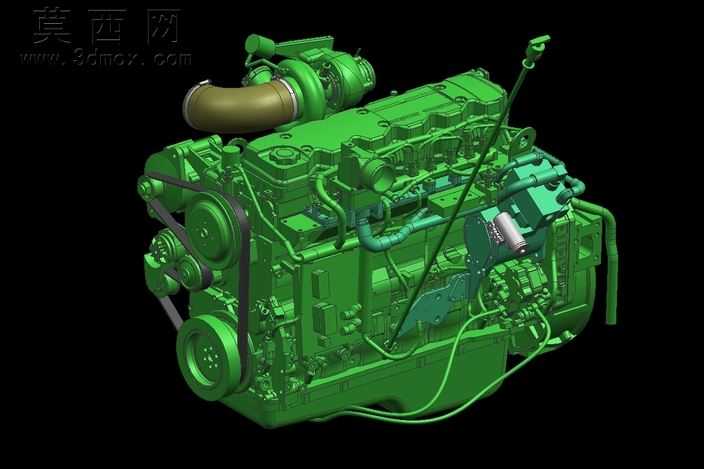

本模型为康明斯QSB6.7系列柴油发动机的全参数化三维建模成果，建模过程严格遵循原厂实物的结构比例与装配逻辑，完整还原了该款工业级柴油动力单元的全部核心构造。建模阶段从发动机缸体基础特征开始搭建，先完成缸体主体的型腔、水道、油道、安装孔位等基础特征绘制，保证缸体的壁厚、加强筋布局、各附件安装基面的位置精度完全匹配实物参数；随后依次完成缸盖总成、配气机构、曲柄连杆机构、燃油供给系统、润滑系统、冷却系统、增压系统以及外围附件的分模块建模，每个子装配体都按照实际装配关系添加了对应的配合约束，可实现机构运动的仿真演示。模型渲染阶段采用了接近原厂涂装的金属质感绿色漆面材质，针对涡轮增压器的金属管路、皮带轮的铸铁质感、密封件的橡胶材质、线束的塑料包覆质感都做了差异化的材质参数调整，搭配黑色背景的布光方案，突出发动机整体的结构层次与部件细节，不同材质的反光度、粗糙度参数都经过反复调试，让渲染效果贴近实物拍摄的视觉表现。结构设计上完整还原了该款直列六缸涡轮增压柴油机的布局特点，顶置气门结构、高压共轨燃油喷射系统的管路走向、涡轮增压器的安装位置、前端轮系的皮带排布、机油滤清器与燃油滤清器的安装位、起动机与发电机的固定结构都做了1:1的复刻，所有外接管路的弯折半径、固定卡扣的位置都参考实物测绘数据完成，没有出现结构简化失真的问题。该模型可用于柴油发动机的结构教学、动力总成匹配设计、设备改装方案验证、维修拆装模拟等多个场景，建模过程中保留了所有特征的参数化历史记录，方便使用者根据实际需求调整对应部件的尺寸参数，也可直接导出为通用STEP/IGES格式导入各类三维软件进行后续的工程开发工作，完整的装配结构也能帮助使用者快速理解大马力柴油发动机的工作逻辑与部件组成关系。
