多轴同步钻孔加工专用工装夹具

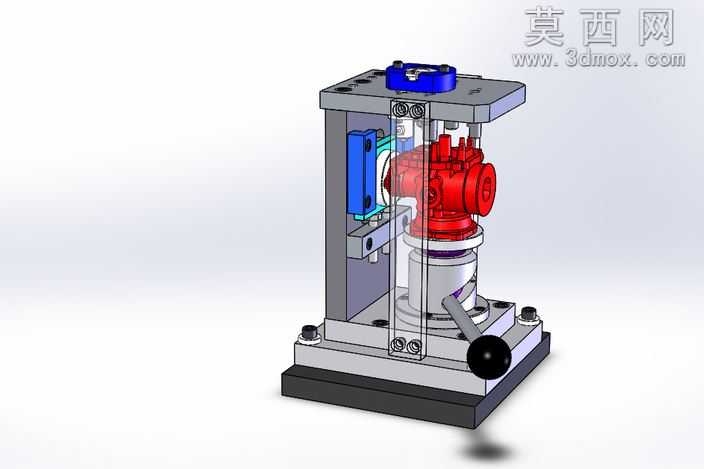

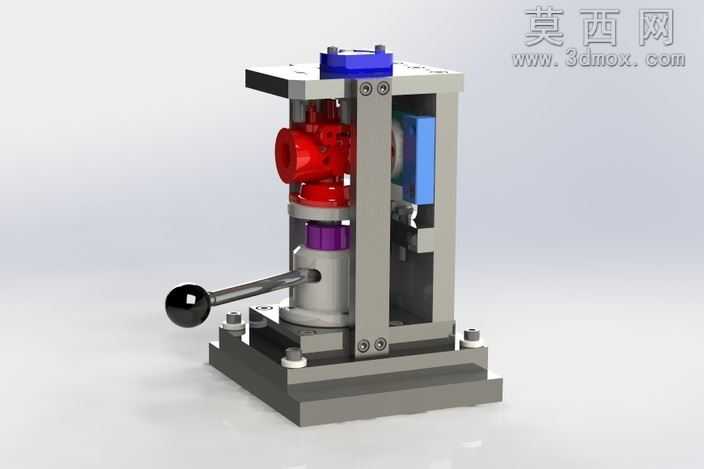

本模型为多轴同步钻孔加工专用工装夹具，整体采用立式框架式结构设计，通过三维建模软件完成全参数化建模，所有零部件均按照实际加工装配公差进行尺寸约束，确保模型可直接用于生产参考。模型底座采用加厚铸铁材质模拟，表面做发黑防锈处理的材质渲染，底部设置四个可调式支撑脚，用于调整工装水平度，保证钻孔加工的基准精度。中部为工件定位腔体，针对化油器类壳体工件的外形特征设计了仿形定位座，可实现工件的快速装夹定位，限制工件六个自由度，避免钻孔过程中出现位移偏差。侧边设置快速夹紧机构，采用偏心轮式手柄设计，操作时仅需扳动黑色球形手柄即可完成工件的夹紧与松脱，大幅提升装夹效率。上部为多钻导向模板，模板上按照工件待加工孔位精准布置钻套孔位，每个孔位内嵌硬质合金钻套，可引导钻头垂直进给，避免钻孔偏斜，保证多孔位的位置度精度。模型渲染阶段对不同零部件赋予了差异化材质：框架结构件采用45号钢调质材质表现，夹紧手柄采用酚醛塑料材质，定位钻套采用硬质合金金属质感，工件部分采用红色氧化表面处理效果，透明防护板采用亚克力半透明材质，整体渲染层次分明，清晰展示了工装的内部结构与装配关系。设计过程中充分考虑了工装的通用性与操作便捷性，整体结构紧凑，刚性充足，可适配跳汰机加工工序中多轴钻床的配套使用，能够一次性完成工件多个孔位的同步加工，有效减少多次装夹带来的定位误差，提升钻孔加工的效率与成品合格率，针对化油器类小型壳体零件的多孔加工场景做了专门的结构优化，定位精准、装夹快速，可直接作为同类工装设计的参考方案。
