工业粉碎分级一体化设备三维结构模型

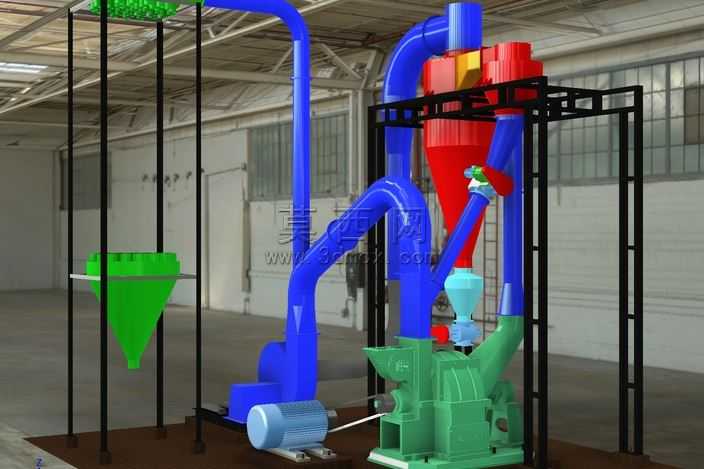

本模型为工业粉碎分级一体化成套设备的三维设计成果，整体采用模块化建模思路完成搭建，完整还原了设备从进料、粉碎到分级出料的全流程结构布局。建模过程中首先完成核心功能部件的参数化构建：下部的粉碎主机采用铸钢质感的绿色材质表现，精准还原了主机腔体、进料口、出料连接端的结构形态，配套的驱动电机采用蓝灰金属材质，清晰呈现电机壳体、散热筋、输出轴端的细节，与主机的传动连接结构完全符合实际设备的装配逻辑。主机上方的分级单元采用红色旋风分离结构建模，搭配锥状集料斗，还原了旋风分级的腔体曲面、进料切向入口、顶部排气口与下部出料口的结构关系，蓝色的输送管道采用薄壁曲面建模完成，精准还原了管道的弯折弧度、管径变化、法兰连接端口的细节，管道分别连接进料料斗、粉碎主机、旋风分离器与引风单元，完整呈现了物料气力输送的路径逻辑。左侧的绿色进料锥斗搭配黑色立式支撑框架，框架采用型材结构建模，还原了方管立柱、横向支撑梁的连接结构，对料斗形成稳定承托，右侧的黑色设备机架采用多层框架结构设计，分层承托旋风分离器、管道组件与附属部件，各部件的装配位置、连接关系均按照实际工业设备的布局逻辑设置。渲染阶段采用工业厂房环境作为场景背景，不同功能部件采用差异化的材质区分：输送管道采用亮蓝色烤漆金属材质，粉碎与集料部件采用绿色、红色的工业设备漆面材质，机架与支撑结构采用哑光黑色金属材质，电机采用金属灰与端盖蓝色的组合材质，通过材质差异清晰区分不同功能模块，同时还原了工业设备漆面的哑光质感、金属部件的轻微反光特性。模型完整呈现了成套粉碎分级设备的结构组成、管路走向与支撑布局，可用于设备结构展示、工艺流程演示、成套设备布局方案验证等场景，各部件均为独立建模单元，支持后续的结构拆解、装配动画制作与参数调整。
