自行车车架防转结构优化设计方案

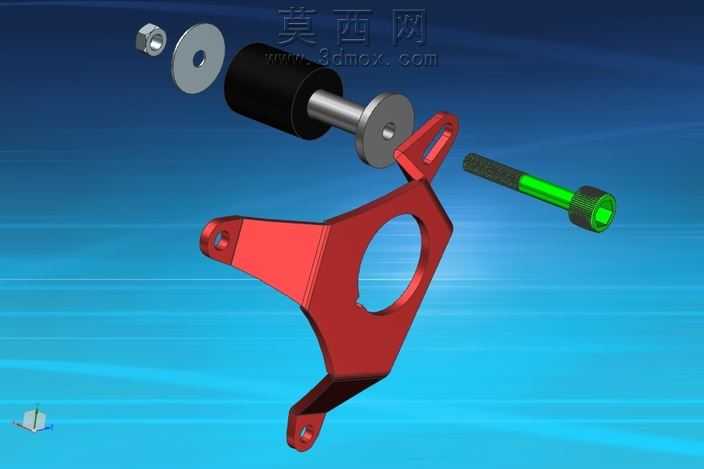

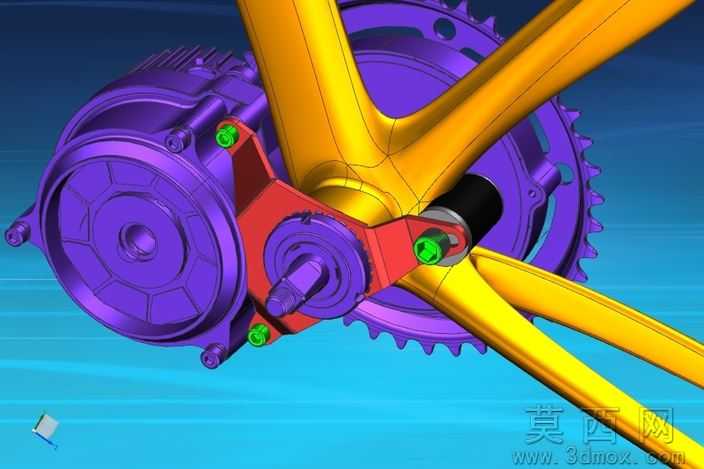

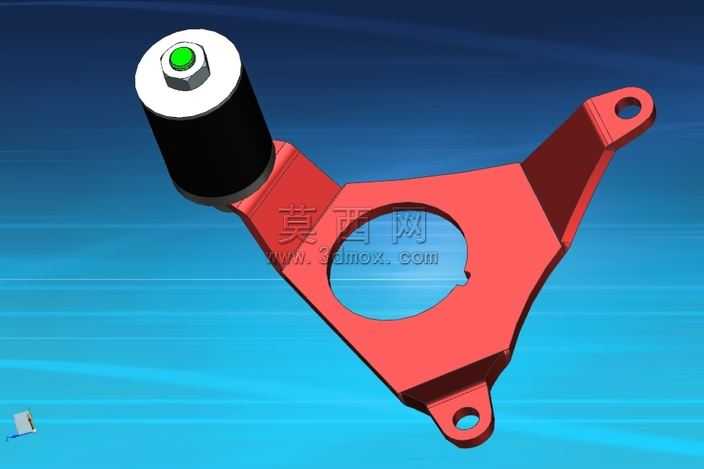

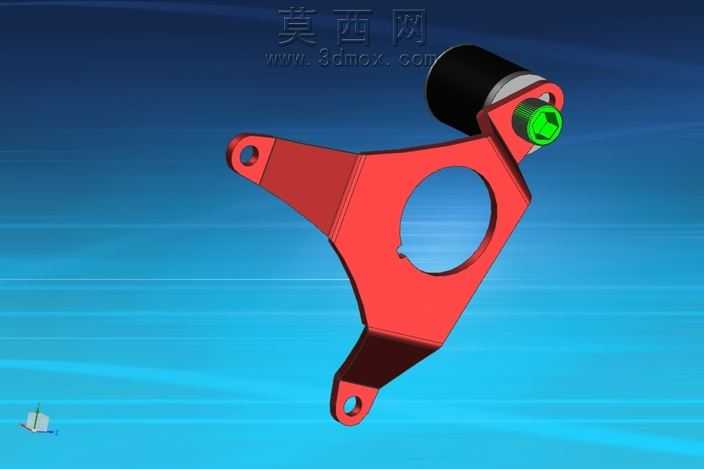

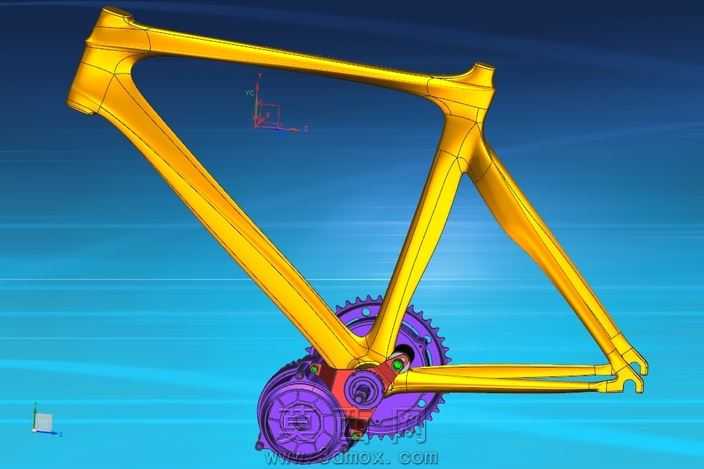

本设计为针对现有自行车托架结构的防转优化方案，采用三维参数化建模方式完成整体结构搭建，建模过程中首先完成自行车车架主体的曲面构建，通过放样、扫掠等命令生成流畅的异型管结构，保证车架管材的过渡弧度符合力学承载要求，同时兼顾外观的流线型设计。车架主体材质采用轻量化金属材质预设，渲染阶段赋予高光泽金属漆材质，通过调整环境光与反射参数，还原金属管材的细腻质感与光影层次。结构设计上重点优化了摇臂与垂直管之间的衔接区域，在原有托架基础上增设防转限位结构，将橡胶与金属嵌件集成在衔接区域内，形成可在顺时针、逆时针旋转方向上实现卡滞限位的阻尼区域，避免电机运转过程中出现非预期的转动偏移。同时在摇臂上添加可翻转的调整结构，允许使用者根据实际需求适配多个不同的轴体高度，大幅提升结构的通用适配性。配套设计的工具包包含标准规格的艾伦螺钉、螺母、金属垫圈以及橡胶圆柱组件，其中橡胶圆柱可根据不同类型的气缸尺寸进行替换，保证整体结构可适配多种不同规格的外部配件。建模过程中对所有配合部件进行了干涉检查，确保各活动部件的运动行程无卡滞，装配公差控制在合理范围内，渲染输出的效果图清晰展示了车架与传动齿轮组件的装配关系，紫色的传动部件与黄色车架形成鲜明色彩对比，直观呈现各部件的位置布局与连接方式，整体结构在保留原有托架安装兼容性的基础上，有效解决了原有结构易出现转动偏移的问题，提升了自行车传动区域的运行稳定性与适配灵活性。
