螺旋式传动叶轮机械结构设计

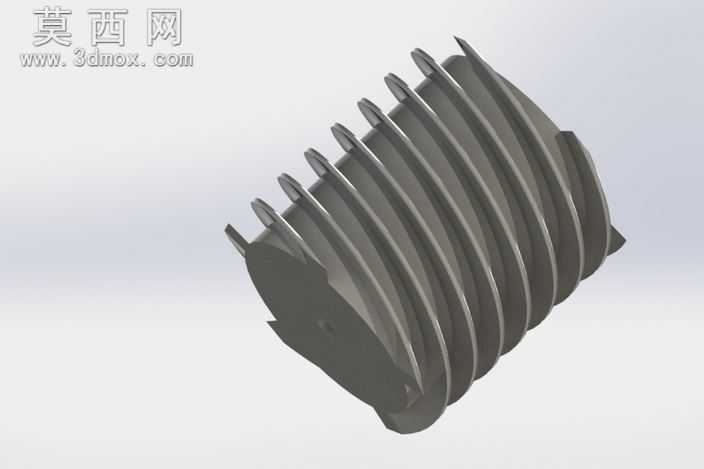

本作品为螺旋式传动叶轮的三维参数化建模成果，建模阶段以螺旋线扫掠为核心构建逻辑，首先通过三维建模软件的螺旋线生成工具，匹配叶轮的导程、螺距、齿顶圆与齿根圆参数，绘制出连续的螺旋引导路径，再基于叶轮的轴向截面轮廓绘制齿形的封闭草图，通过扫掠特征生成连续的螺旋齿体结构，后续对叶轮两端的安装定位轴段进行拉伸、倒角处理，保证安装配合面的公差适配性。材质渲染阶段选用哑光金属材质，模拟合金钢加工后的表面质感，调整材质的粗糙度、金属度参数，还原机械加工件的真实表面光影效果，同时对螺旋齿的啮合面做轻微的高光区分，突出齿面的加工精度特征。结构设计上，该螺旋叶轮采用等导程螺旋齿布局，齿形沿轴向均匀分布，相邻齿间形成连续的螺旋流道或啮合腔，既可以作为蜗杆类传动部件实现交错轴间的动力传输，也可作为流体输送部件实现介质的轴向推送，叶轮两端的圆柱轴段为标准安装定位结构，可直接与配套轴承、支座完成装配，整体结构无冗余特征，所有倒角、圆角均符合机械加工的工艺要求，避免应力集中问题。设计过程中重点校验了螺旋齿的齿形啮合间隙，通过参数化调整螺旋升角与齿厚参数，保证传动过程中的啮合平稳性，同时对叶轮的整体动平衡做了结构优化，将质量分布沿旋转中心轴对称布置，降低高速运转时的振动幅度，建模完成后通过干涉检查工具验证了所有结构特征无重叠、无干涉，可直接导出用于工程图生成、装配模拟或3D打印样件制作。
