西锐SR22小型通用飞机整机结构

　　该模型还原的小型单发活塞式通用飞机，是通用航空领域应用极广的轻型通航载具，日常可承担飞行培训、私人短途出行、低空观光游览、小体量公务通勤等多类场景任务，在通航作业领域也可改装后完成航空摄影、管线巡检等低空作业需求。整机采用常规下单翼、前三点起落架的经典轻型飞机布局，这种布局经过数十年通航机型验证，具备低空低速状态下操控稳定性佳、起降滑跑距离短的优势，能够适配国内多数通用机场甚至硬化平整的临时起降场地，对起降配套条件的要求远低于大型运输类航空器。

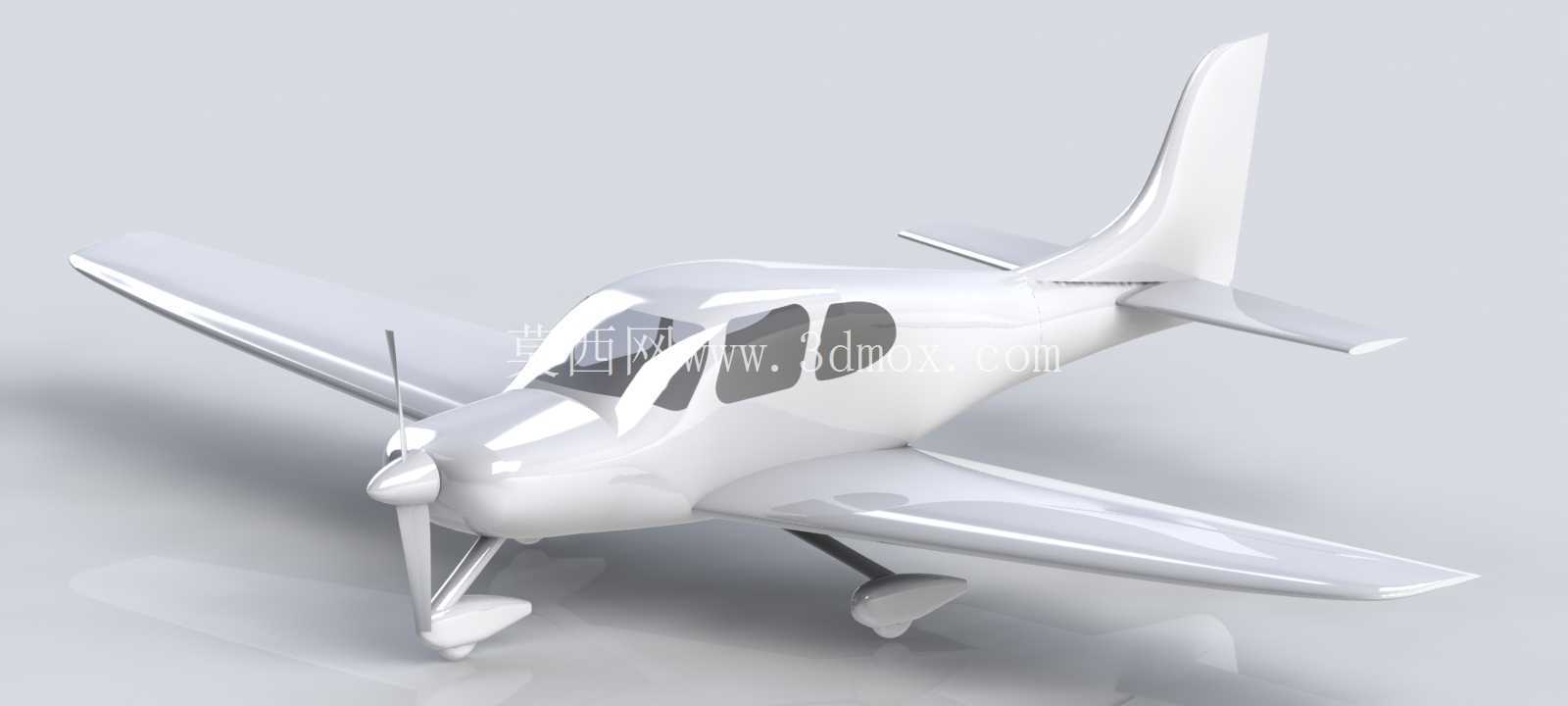

　　模型完整还原了机身流线曲面设计，机身主体采用半硬壳式结构逻辑，曲面造型全程遵循空气动力学减阻要求，从机头整流罩到机尾翼尖的曲面过渡顺滑无突兀折角，能够有效降低飞行过程中的压差阻力，配合低单翼的翼型选型，在巡航速度段可获得较高的升阻比，兼顾飞行速度与燃油经济性。座舱部分采用整体式透明风挡与侧窗设计，模型还原了座舱的空间边界，该机型实际座舱可容纳4名乘员，座舱内部预留了航电设备安装位、操纵机构布置空间与乘员乘坐空间，机身侧面预留的舱门安装位置与实机开合边界完全匹配，可用于验证座舱内部布局的人机工程合理性。

　　机翼部分模型还原了翼梁、翼肋的布置逻辑对应的外部曲面，机翼后缘预留了副翼、襟翼的安装分界，襟翼放下后的偏转边界也做了对应还原，可用于模拟起降阶段增升装置的气动影响；尾翼部分包含垂直安定面、方向舵与水平安定面、升降舵的结构分界，各操纵面的偏转角度范围与实机设计参数保持一致，可用于飞行动力学仿真的结构参考。前三点起落架部分，模型还原了起落架的收放结构安装边界，前起落架位于机头下方，具备转向操纵功能，主起落架布置于机翼根部下方，结构强度可满足着陆阶段的冲击载荷要求，起落架舱的曲面与机身、机翼曲面完全贴合，收放状态下不会产生额外的气动阻力。

　　螺旋桨部分还原了两叶螺旋桨的曲面造型，桨叶的翼型扭转角度符合活塞发动机的动力输出特性，可将发动机输出的轴功率高效转化为飞行拉力。整个模型的外形尺寸与实机保持一致，机身长度、翼展、机高的比例完全符合实机参数，各部件的安装边界清晰，可用于通航机型的结构教学、虚拟仿真展示、新研改型的结构参考，也可用于飞行模拟场景的载具建模基底，帮助结构设计人员快速掌握轻型通用飞机的整体布局逻辑与各系统的安装位置关系，在做同级别轻型飞机改型设计时，可直接参考该模型的结构布置逻辑，验证各部件的空间干涉情况，缩短前期布局设计的迭代周期。
