弧形承压式减压阀结构三维设计

　　在流体输送管网的压力调控环节，这类弧形结构的减压阀核心承压件，主要承担入口高压流体的导流、压力逐级缓释以及出口端压力稳定输出的功能，常见于市政供水支线、工业循环冷却系统、中小型气动设备的气源处理支路中，区别于传统直筒式减压阀的流道设计，弧形过渡的流道结构能大幅降低高压流体流经阀件时的局部湍流强度，减少流体对阀体内壁的冲蚀磨损，延长阀件在含微小杂质流体工况下的使用寿命。

　　从结构设计逻辑来看，该零件作为减压阀的核心承压导流构件，两端的铰接安装孔是整个阀件装配的定位基准，设计时需要严格控制两孔的同轴度公差、孔端面与孔轴线的垂直度公差，避免装配后出现阀瓣卡滞、密封面贴合不严导致的压力泄放异常问题；弧形主体的壁厚采用渐变式设计，靠近高压入口端的壁厚根据入口额定压力的承压需求做加厚处理，顺着流体流向随着压力逐步降低，壁厚均匀过渡减薄，在保证结构强度满足1.5倍额定压力静压测试要求的前提下，尽可能降低零件整体重量，减少铸件生产时的材料损耗。

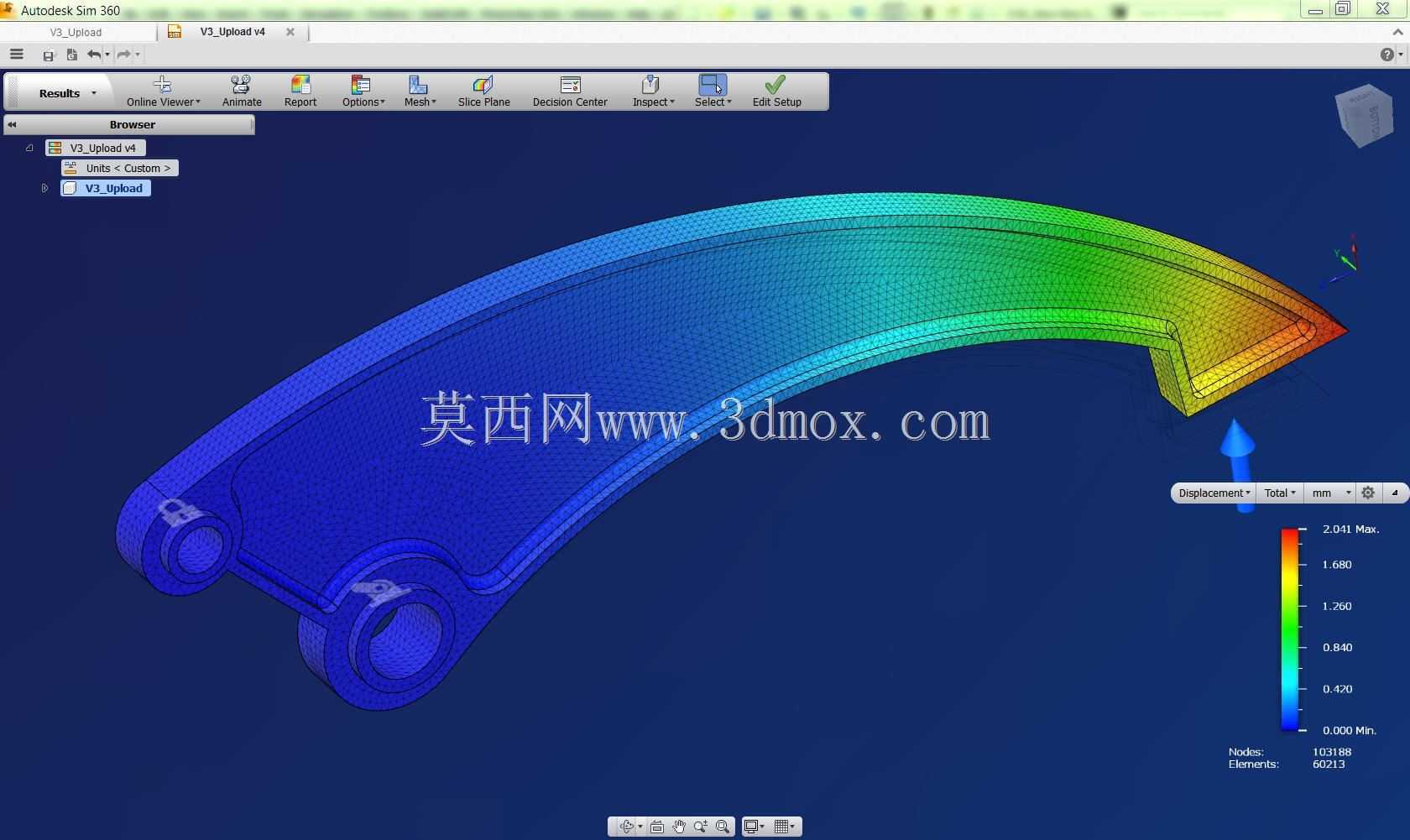

　　从安装边界维度考量，该零件的弧形外轮廓需要和阀壳的内部型腔完全贴合，设计时预留0.15-0.2mm的配合间隙，既保证零件装配时能顺利推入阀壳型腔，又能避免间隙过大导致的流体旁通，影响压力调控精度；两端铰接孔的中心距尺寸公差控制在±0.05mm范围内，和配套的阀瓣驱动摆臂装配后，能保证阀瓣升降行程的线性度，让出口压力的调控偏差控制在标准允许的范围内。从实际工况适配角度，这类弧形结构的减压阀零件在做结构仿真时，重点关注弧形段的应力分布情况，高压流体作用下弧形段的最大应力集中点出现在流道转弯处的内侧壁，设计时在该位置做了R角过渡处理，分散应力集中点的载荷，避免长期承压运行出现疲劳裂纹；流道内壁的表面粗糙度要求控制在Ra1.6以下，减少流体流动时的沿程阻力，同时避免杂质颗粒在粗糙内壁附着堆积，长期运行后造成流道通径缩小、压力调控失效的问题。

　　在三维建模过程中，需要先根据阀件的额定流量、进出口压力差参数计算出流道的最小通径，再反向推导弧形主体的曲率半径，保证流道的通径沿流体流向没有突变，让流体在流经阀件时的压力变化更平缓，不会出现局部水锤现象冲击阀内构件；两端的铰接孔位置需要和整个减压阀的装配基准做关联设计，保证和阀杆、密封组件、调压弹簧等周边零件的装配位置完全匹配，不会出现装配干涉。不同于常规直通式减压阀的结构，这种弧形流道的设计可以在有限的安装空间内拉长流体的减压路径，不需要额外增加阀件的轴向长度，适合安装空间受限的设备内部气路、液路布局场景，比如紧凑型气动控制柜、小型液压动力单元的管路系统中，能在不改变管路整体走向的前提下完成压力调控功能，减少管路转接接头的使用量，降低整个管路系统的泄漏风险。建模时还需要考虑零件的加工工艺性，弧形主体的外壁采用规则圆弧面设计，适合采用铸造成型后做少量精加工的工艺路线，两端的铰接孔作为装配基准面，需要在铸造后做镗削精加工，保证孔的尺寸精度和表面粗糙度满足装配要求；流道内壁在铸造后做精整处理，去除铸造飞边和毛刺，避免流体冲刷时带起金属碎屑损伤下游的密封元件。
