小型四旋翼航拍无人机结构设计

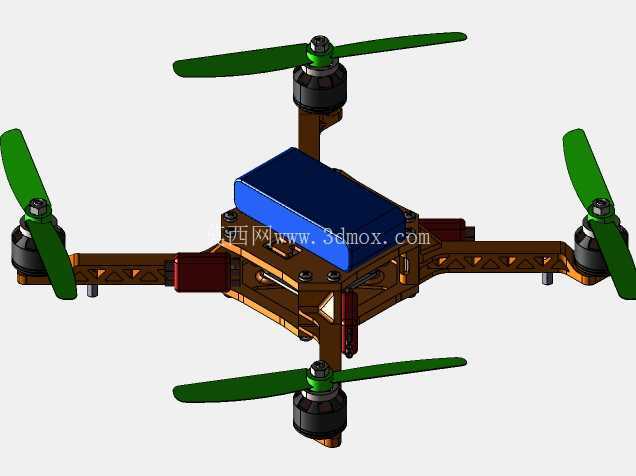

　　这款四旋翼飞行器的结构设计围绕低空近距作业场景展开，可适配小范围航拍测绘、室内环境巡检、轻量载荷投放等实际使用需求，整机采用X型机架布局，四个旋翼臂沿中心机体呈90度均匀分布，能在有限空间内实现姿态快速调整，适配狭窄楼道、林间穿行等对机动灵活性要求较高的作业环境。机架主体采用镂空式碳纤复合板材拼接结构，在保证结构刚性的前提下尽可能降低整机自重，四个机臂末端的电机安装座设置有定位凸台与减震胶圈安装位，可抵消电机高速运转产生的高频振动，避免振动传导至中心载荷舱影响搭载设备的成像精度或传感数据准确性。

　　中心载荷舱采用分层式设计，上层预留电池安装槽位，槽位周边设置有魔术贴绑带固定位与走线槽，可适配不同容量的锂聚合物电池，走线槽沿机臂内部延伸至各电机端，避免线材外露在飞行过程中被气流吹动产生扰流或勾挂障碍物；下层为载荷安装平台，预留有通用安装孔位，可固定小型运动相机、气体检测模块、微型抛投装置等不同功能载荷，孔位间距兼容主流微型航电设备的安装标准，无需额外加工转接件即可完成载荷换装。旋翼采用快拆式设计，桨叶根部设置有卡扣结构，无需额外工具即可完成桨叶的更换与维护，桨叶翼型经过低速气动优化，在悬停状态下能提供稳定升力的同时降低气流噪音，适配需要低噪音作业的室内巡检场景。

　　机臂与中心机体的连接位置设置有折叠转轴，转轴处带有阻尼定位结构，收纳时可将四个机臂向上折叠贴合机体侧面，大幅缩小收纳体积，方便放入便携背包中转运，展开后转轴处的定位卡扣可自动锁死，保证飞行过程中机臂不会出现晃动移位。整机的重心设计严格控制在中心载荷舱的几何中心位置，电池安装槽位设置有前后调节余量，可根据搭载载荷的重量差异调整电池安装位置，抵消载荷带来的重心偏移，保证飞行过程中的姿态稳定性。飞控系统安装位位于中心舱的最下层，设置有减震棉安装槽，可将飞控板与机架硬连接隔离，进一步过滤机体振动对飞控陀螺仪、加速度计数据采集的干扰，保证飞行姿态解算的准确性。

　　起落架采用轻量化注塑支脚结构，安装在机臂下方靠近中心机体的位置，支脚高度预留有足够的载荷离地间隙，避免搭载相机等突出载荷时起降过程中碰撞地面，支脚底部设置有防滑橡胶垫，在光滑地面起降时可避免侧滑。整机的电气走线全部隐藏在机臂与中心舱的内部空腔中，仅在电机、电调、电池的连接位置预留接插件出口，既降低了外露线材带来的气动阻力，也避免了飞行过程中线材被桨叶缠绕的风险。电调安装位设置在机臂靠近电机的位置，周边预留有散热缝隙，可利用旋翼产生的下行气流带走电调工作产生的热量，保证长时间飞行过程中电调的工作稳定性。该结构设计在满足飞行性能要求的前提下，充分考虑了日常使用中的维护便捷性、转运便携性与载荷拓展能力，可作为小型民用四旋翼无人机的结构设计参考，也可直接用于航模制作、教学演示等场景。
