FPV竞速无人机迷你机载相机结构

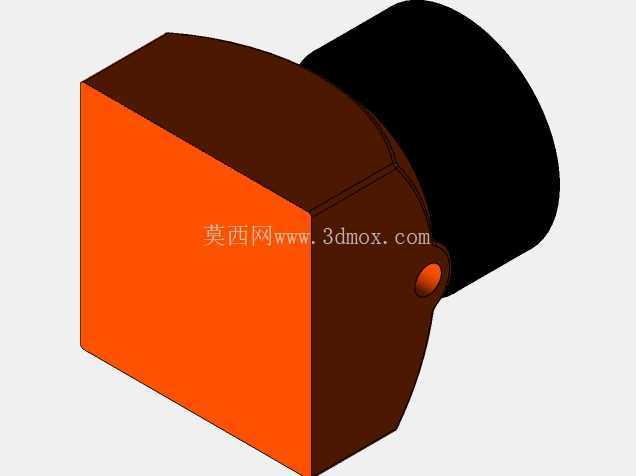

　　这款迷你机载相机是专为FPV竞速类无人机设计的视觉采集部件，在穿越机竞速、花式飞行场景中承担第一视角画面回传的核心作用，能够为飞手提供实时飞行视野，同时支持飞行过程的画面录制，满足竞速赛事的画面记录与飞行动作复盘需求。从结构设计来看，整体采用分体式布局，主体成像模块为方正的橙色壳体结构，镜头部分为圆柱形黑色组件，两者通过过渡曲面衔接，既保证了内部成像元器件的安装空间，又尽可能压缩了整体体积，适配竞速无人机对机载配件极致轻量化、小尺寸的装配要求。

　　镜头部分的圆柱形结构预留了标准的镜头调焦与安装空间，侧方的小型凸台结构集成了状态指示灯与接线端口，能够在不额外增加整体尺寸的前提下，完成供电、视频信号传输的线路对接，避免飞行过程中线路剐蹭影响飞行安全。安装边界方面，方正的主体背部预留了标准的安装孔位，可直接适配市面上多数竞速无人机的前置安装位，不需要额外设计转接支架，整体外轮廓没有突出的尖锐结构，能够降低飞行过程中碰撞对相机本身以及机架的损伤，同时减少飞行风阻，契合竞速无人机对空气动力学的设计要求。

　　设计思路上优先考虑了竞速场景下的抗冲击需求，壳体采用分块式结构，橙色主体部分为核心成像电路板的保护壳体，壁厚均匀，能够在轻量化的前提下提供足够的结构强度，镜头部分的黑色壳体做了加厚处理，应对飞行中可能出现的擦碰、炸机情况，降低镜头组件的损坏概率。实际使用中，该相机的安装位置处于无人机机头正前方，视野角度覆盖飞行正前方的全部可视范围，不会被机架、螺旋桨等结构遮挡，回传画面无畸变，能够帮助飞手精准判断飞行路径与障碍物距离，在高速穿越障碍的竞速场景中，紧凑的结构不会增加额外的飞行负载，重量控制在竞速飞行的合理区间内，不会影响无人机的动力配比与飞行机动性。

　　细节设计上，壳体的拼接处做了错位止口结构，既能够提升装配精度，也可以在一定程度上阻挡飞行过程中的灰尘、水汽进入内部，保护核心成像元器件，侧方的接线端口做了内凹处理，线材插接后不会突出于壳体外轮廓，避免飞行中线材被气流吹动产生晃动，影响画面稳定性。
