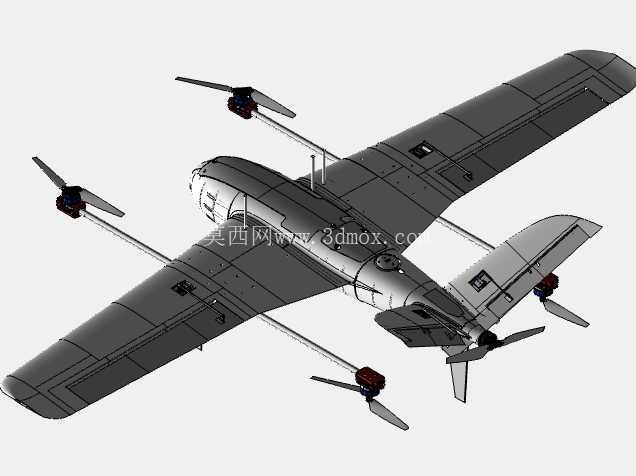

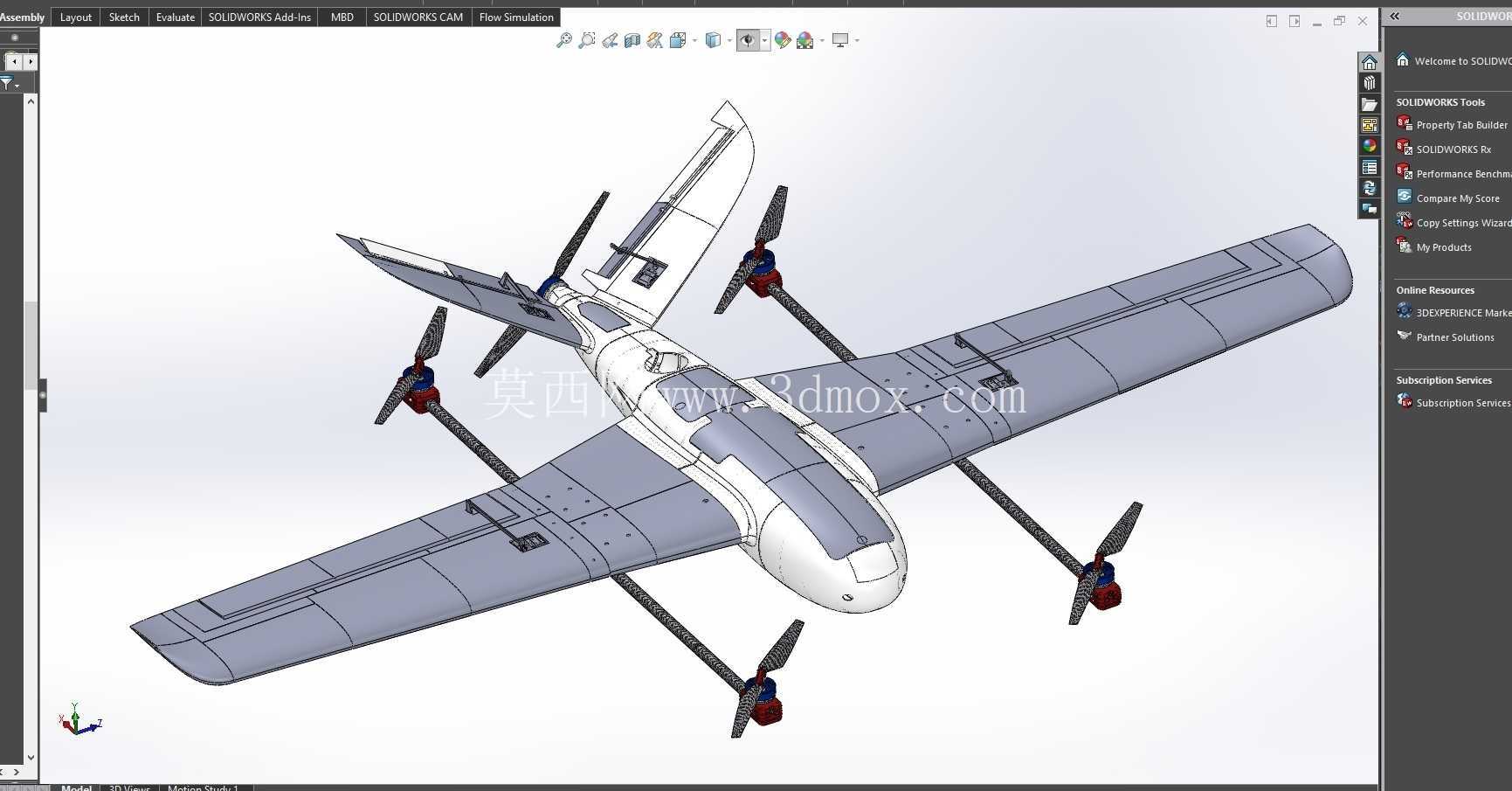

固定翼垂起融合式多旋翼飞行载具结构设计

　　这款垂起飞行载具的结构设计，核心是平衡固定翼长航时巡航与多旋翼垂直起降的双重需求，在结构布局上没有采用传统垂起机型额外加装升力动力组的冗余方案，而是将四组升力旋翼的支撑臂直接与固定翼主机身、机翼承力结构做一体化整合，省去了额外的安装转接件，在控制整机空重的同时，也减少了分散连接点带来的结构共振隐患。从实际应用场景来看，这类结构的载具既可以在没有专用跑道的野外场地、城市楼宇间狭小起降坪完成垂直升空与降落，不需要滑跑距离，升空切换到平飞模式后，又能依托固定翼的气动效率完成长距离的航线巡检、区域测绘作业，相比纯多旋翼机型，同等电池容量下作业半径能提升三倍以上，相比常规固定翼机型，对起降场地的要求大幅降低，适配山地、丘陵、海岛等无平整跑道的作业区域。

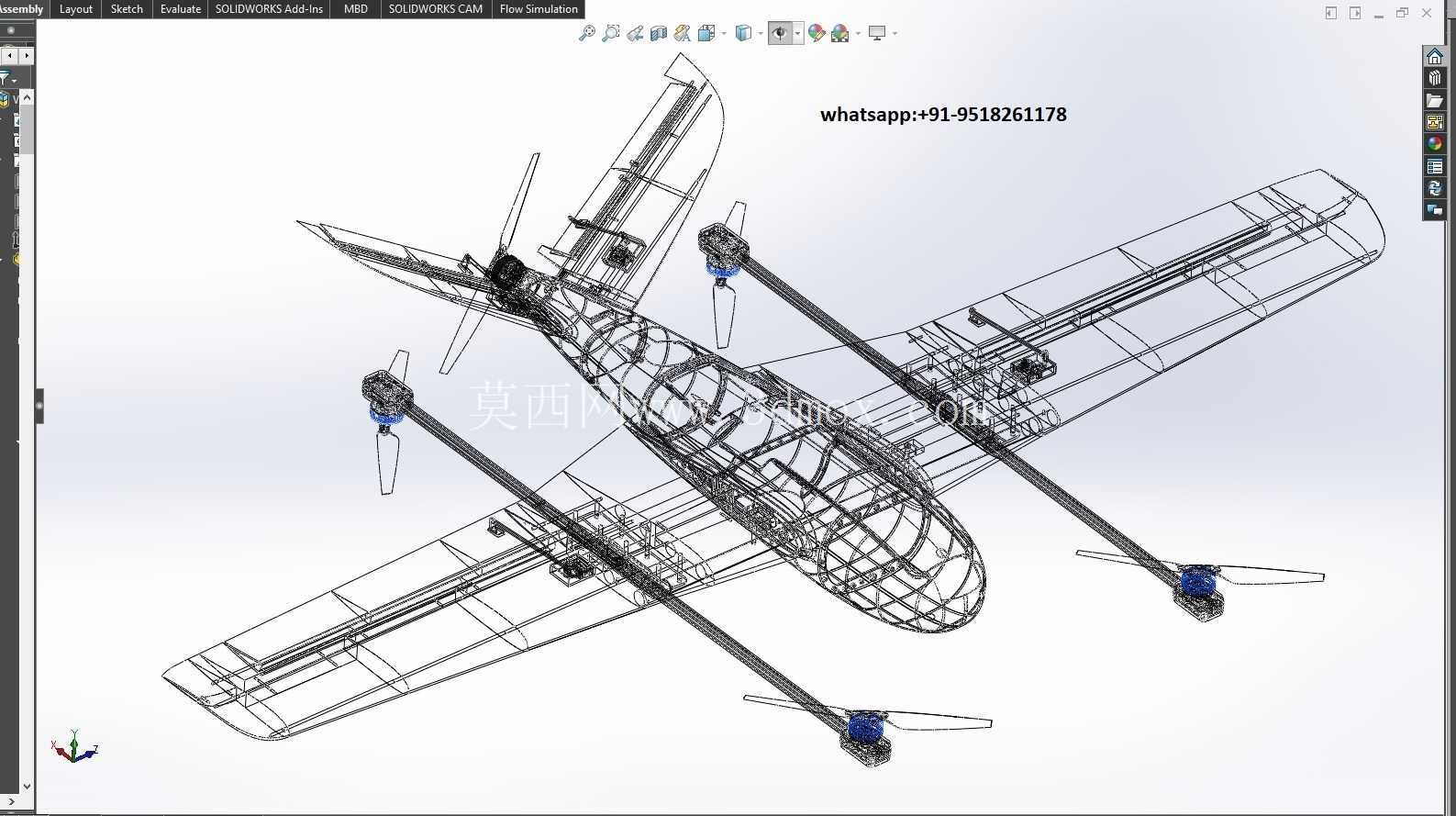

　　在结构设计思路上，整个机身采用半硬壳式网架承力结构，线框式的骨架布局将机身蒙皮的受力分散到每一根纵向与横向的骨架构件上，既可以保证机身的气动外形精度，又能在同等结构强度下降低机身自重，骨架的排布特意避开了动力线路、飞控设备、任务载荷的安装舱位，内部预留的安装空间可以根据作业需求搭载测绘相机、气体检测模块、小型抛投装置等不同任务设备，不需要额外对机身结构做打孔改装。

　　四组升力旋翼的支撑臂采用等长对称布局，从机身中部向机翼两侧延伸，支撑臂的安装位置刚好落在机翼的主承力梁节点上，旋翼工作时产生的振动与升力可以直接传递到机翼主承力结构，避免支撑臂连接点出现应力集中导致的结构疲劳，支撑臂末端的电机安装座预留了标准的电机安装孔位，适配不同规格的无刷动力电机，同时在平飞状态下，四组升力旋翼会处于锁止顺桨状态，支撑臂的截面做了流线型修型，尽可能降低平飞时的附加空气阻力。主机翼采用常规上单翼布局，机翼的翼梁与机身主承力框架直接贯穿连接，机翼内部预留了舵机安装槽与走线通道，副翼的舵面转轴位置做了加强处理，保证大机动飞行时舵面的结构刚度不会出现形变。

　　尾翼部分采用常规尾翼布局，水平尾翼与垂直尾翼的骨架同样和机身尾部承力结构一体化设计，尾翼舵面的操纵线从机身骨架内部走线，避免外露线路带来的气动干扰与飞行中的线路剐蹭风险。从安装边界来看，整机的旋翼转动范围与机翼、尾翼的结构件预留了足够的安全间隙，垂直起降阶段旋翼的下洗气流不会直接冲击机翼上表面造成额外的气动干扰，机身底部的起落架安装位预留了标准的安装孔，可以搭配轻量化的滑橇式起落架，也可以根据需求加装浮筒实现水面起降，整个结构的所有连接节点都采用模块化设计，机翼、旋翼支撑臂都可以快速拆卸，拆卸后整机可以收纳进常规尺寸的设备运输箱，方便外场作业时的转运携带。
