穿越机飞控F4V3安装基座结构设计

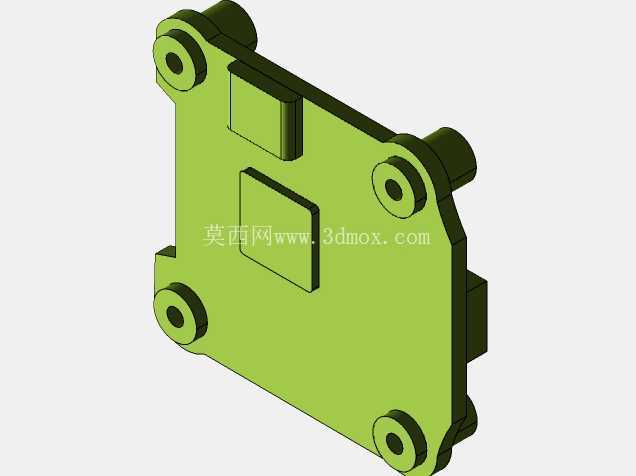

　　这款结构件是适配穿越机飞控模块的安装承载基座，日常应用场景集中在小型FPV穿越机的飞控系统装配环节，核心作用是为飞控核心电路板提供刚性支撑与安装定位，同时隔绝飞行过程中机架传递的高频振动，避免飞控陀螺仪采集数据出现偏差，影响飞行姿态解算精度。从结构设计逻辑来看，整体采用一体化注塑成型的扁平壳体构型，主体轮廓贴合飞控电路板的外形做切角处理，四个角位延伸出带通孔的圆柱形安装凸台，凸台高度经过精准核算，既保证安装时螺丝有足够的啮合长度，又能让壳体与机架安装面之间留出足够间隙，避免板载元件与机架碳板直接接触造成短路。

　　壳体表面预留的方形凸台位置，对应飞控板上的核心处理芯片与滤波电容区域，凸台内侧做了下沉避让设计，不会挤压板载贴片元件，同时外侧的凸起结构可以在炸机时率先接触外力，缓冲撞击能量，避免核心芯片直接受冲击损坏。安装边界方面，四个安装凸台的孔位中心距完全匹配主流三寸、五寸穿越机飞塔的标准安装孔距，可直接兼容现有市面上同规格的飞控安装位，不需要额外对机架进行打孔改装。壳体侧面预留的缺口结构，对应飞控板的接线端口位置，装配后电调线、接收机线、摄像头线可以直接从缺口处引出，不会出现线材被壳体挤压弯折的情况，同时缺口边缘做了圆角过渡处理，避免飞行过程中高频振动磨损线材外皮。

　　壳体背面做了均匀的薄壁加强筋布局，在不增加整体壁厚、不额外提升零件重量的前提下，大幅提升壳体的抗扭刚性，避免飞行中高速机动时基座产生形变，导致飞控安装基准偏移。整体壁厚控制在1.5mm，兼顾了结构强度与轻量化需求，适配穿越机对配件克重敏感的使用特性，安装时仅需四颗M2螺丝即可完成固定，装配流程简单，后期维护拆卸也十分便捷。
