四旋翼航拍无人机整机结构设计方案

　　这款四旋翼飞行器的结构设计，首先围绕低空航拍作业的实际需求展开，日常可应用在国土测绘、电力巡线、农林植保巡检、应急场景空中侦查等多个场景，核心用途是搭载轻量化影像采集设备完成稳定的空中作业任务。从功能特性来看，整机采用X型四轴布局，四个旋翼呈中心对称分布，相邻旋翼转向相反，可通过调整不同旋翼的转速差实现俯仰、横滚、偏航以及垂直升降的全自由度飞行动作，这种布局的容错率更高，单轴动力出现小幅偏差时，飞控系统可快速通过其余三轴的动力补偿维持飞行姿态稳定，相比同轴双旋翼或者六轴布局，在同级别载重能力下结构重量更轻，动力冗余度也能满足常规作业的安全要求。

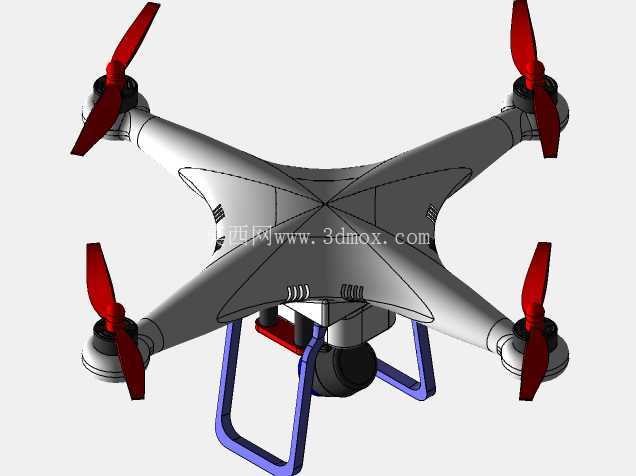

　　设计过程中首先确定了中心机身的承载边界，机身上壳采用曲面流线造型，既可以降低飞行过程中的空气阻力，也能为内部的飞控主板、电池、电调模块预留足够的安装腔体，壳体上预留的散热格栅位置，刚好对应电调与核心电路板的发热区域，飞行过程中产生的迎面气流可直接穿过格栅带走热量，避免长时间作业出现元器件过热的问题。起落架采用U型弯折的支腿结构，支腿的安装位置避开了下方云台的转动范围，不会在航拍过程中进入镜头视野造成遮挡，支腿的高度经过反复校核，既保证机身降落时下方挂载的云台设备不会直接触碰地面，也不会因为支腿过高导致整机重心上移影响飞行稳定性，支腿与机身的连接位置设置了缓冲结构，降落时可吸收大部分冲击载荷，避免刚性冲击传递到机身内部损坏精密电子元件。

　　旋翼部分采用快拆式的桨夹结构，日常运输或者桨叶出现损坏时，不需要额外工具即可完成桨叶的更换，桨叶的翼型经过气动优化，在相同转速下可提供更高的升力，同时降低旋翼转动产生的气动噪音。机身下方的挂载平台预留了通用安装孔位，除了适配常规的航拍云台，也可根据作业需求更换轻量化的植保喷洒模块、空中喊话模块等不同功能组件，孔位的安装尺寸兼容市面上多数主流的轻量化任务载荷，不需要对机身结构做二次改装即可完成载荷切换。

　　整机的重心严格控制在四个旋翼形成的平面几何中心正下方，保证飞行过程中姿态调整的响应速度更快，各个机臂与中心机身的连接位置做了加强筋结构，在大机动飞行或者遇到突发气流冲击时，机臂不会出现明显的形变抖动，保证飞行姿态的稳定，也能避免结构共振影响旋翼的动平衡。
