直列四缸内燃机曲柄连杆机构结构设计

　　这套直列四缸动力核心的结构建模，完全围绕量产车用内燃机的实际装配逻辑搭建，没有做多余的外观装饰件，所有结构都对应实际加工与装配的边界要求。先从应用场景来说，这类直列四缸结构是目前民用乘用车、轻型商用车、小型工程机械动力单元里应用最广的构型，相比三缸机运转平顺性更优，相比六缸机体积控制更灵活，能覆盖1.0L到2.5L排量区间的动力输出需求，不管是前置前驱的家用轿车，还是轻型载货的微卡，甚至是小型固定动力机组，都能看到同构型的曲柄连杆结构。

　　实际用途上，这套机构是内燃机将燃料燃烧热能转化为旋转机械能的核心载体，活塞承接燃烧室内燃气爆发的压力，通过活塞销传递给连杆，连杆将活塞的上下往复直线运动转化为曲轴的旋转运动，最终把动力输出给离合器、变速箱等传动系统部件，整套机构的运动匹配精度直接决定了发动机的运转平顺性、动力输出效率与使用寿命。

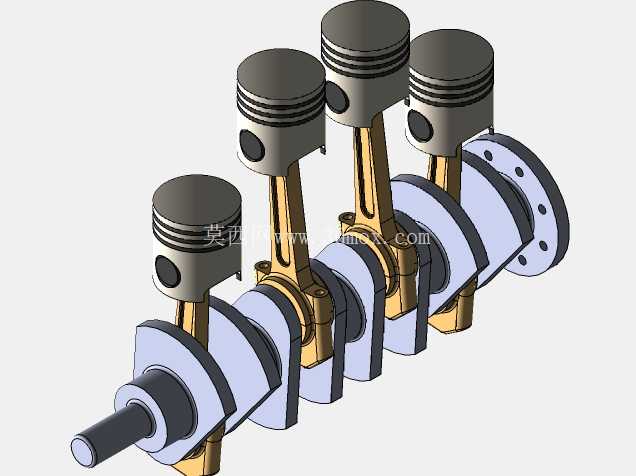

　　从功能特性来看，建模里的四个活塞采用等缸间距排布，相邻缸的曲柄销呈180度相位差布置，一四缸、二三缸分别同步到达上止点，既可以实现做功冲程的交替衔接，保证动力输出的连续性，也能让往复运动的惯性力得到更好的平衡，减少整机振动。活塞部分保留了三道活塞环的安装槽结构，两道气环用来密封燃烧室内的高压燃气，一道油环用来刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧；活塞销采用全浮式设计的安装位，工作状态下活塞销可以在连杆小头衬套和活塞销座孔内自由转动，保证磨损均匀。连杆部分做了工字形截面的杆身结构，在保证足够强度与刚度的前提下，尽可能降低往复运动的质量，减少惯性载荷，连杆大头采用剖分式结构，对应实际装配时的连杆轴承盖安装位，方便与曲轴的连杆轴颈进行装配。曲轴部分集成了前端动力输出轴颈、四个连杆轴颈、五个主轴颈以及后端的法兰连接结构，主轴颈用来将曲轴支撑在缸体的主轴承座上，保证曲轴旋转的同轴度，后端法兰用来安装飞轮，储存做功冲程的能量，带动曲轴越过上下止点完成排气、进气、压缩三个辅助冲程。

　　设计思路上，整个建模过程优先保证运动干涉的排查，在确定缸径、冲程、连杆长度这些核心参数后，先搭建曲柄连杆的运动骨架，模拟活塞从上止点到下止点的全行程运动，确认连杆在最大摆角位置不会与缸筒内壁、曲轴平衡块发生运动干涉，再逐步细化各个零件的细节结构。比如活塞的裙部设计成微椭圆截面，工作状态下受热膨胀后能趋近正圆，避免在气缸内出现卡滞；曲轴的平衡块形状根据各个曲柄的离心力与往复惯性力的计算结果做轮廓优化，尽可能抵消旋转过程中的不平衡量，降低主轴承的载荷。所有配合面都预留了实际装配需要的间隙基准，比如活塞与缸壁的配合间隙、活塞销与销座的配合间隙、轴颈与轴承的配合间隙，都按照量产发动机的常规设计公差带做了对应预留，不会出现建模时零间隙导致实际装配无法安装的问题。

　　外形尺寸与安装边界方面，整个机构的横向总长度由四个缸的缸间距加上前后端轴伸长度决定，缸间距参考同排量量产机型的常规设计值，保证缸筒之间有足够的壁厚布置冷却水套；纵向高度由活塞上止点位置、曲轴回转半径、连杆长度、曲轴中心到油底壳的安装距离共同决定，曲轴前端的轴伸长度预留了正时齿轮、机油泵驱动齿轮、皮带轮的安装空间，后端法兰的螺栓孔分布尺寸匹配常规手动变速箱与自动变速箱的连接接口，主轴颈的位置与缸体主轴承座的安装孔位完全对应，整个机构可以直接匹配对应的缸体、缸盖、油底壳等外围部件完成整机装配，不需要额外做结构调整。建模过程中也充分考虑了零部件的加工工艺性，比如连杆的分型面位置、曲轴的油道开孔位置、活塞的拔模斜度，都符合常规机加工的工艺要求，不会出现无法加工的异形结构。
