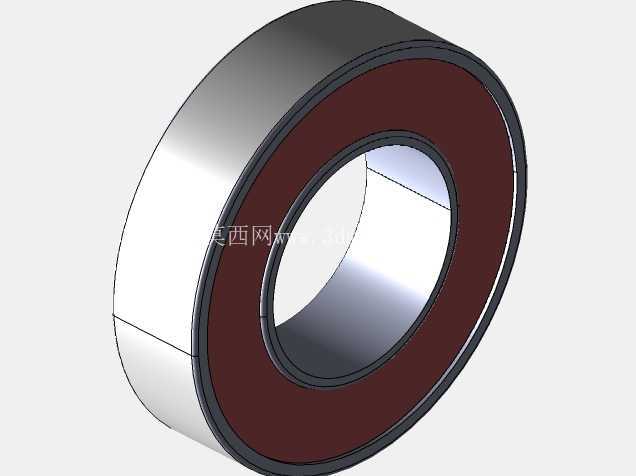

带双面密封结构深沟滚珠轴承三维结构

　　这款带双面接触式密封的深沟滚珠轴承，是旋转传动系统里应用覆盖度极广的支撑类零件，日常选型时会在电机输出端、家电传动辊、小型输送线辊筒、汽车辅助传动轮系、精密仪器转轴等场景频繁遇到。从结构设计逻辑来看，它采用了经典的深沟滚道构型，内圈与外圈的滚道曲率略大于钢球直径，除了承担纯径向载荷之外，也能承受一定比例的双向轴向载荷，相比同尺寸的滚子类轴承，极限转速更高，运转时的摩擦阻力更低，适合中高速连续运转的工况。

　　本次建模还原的双面密封结构，是这类轴承在多尘、存在少量润滑脂飞溅场景下的核心设计点：两侧的丁腈橡胶密封唇口与内圈密封槽形成过盈配合，既可以阻挡外部的粉尘、切削碎屑、水汽进入轴承内部滚道，避免钢球与滚道出现磨粒磨损，也能把轴承内部预填充的锂基润滑脂封在滚道接触区域，大幅延长补脂维护周期，很多免维护的小型传动机构都会优先选用这种密封构型，省去定期拆检注脂的维护工序。

　　从安装边界来看，这类轴承的安装配合需要根据载荷特性调整：内圈与旋转轴的配合通常选用k6级过渡配合，保证内圈随轴同步旋转不出现跑内圈的打滑磨损；外圈与轴承座孔的配合多选用H7级间隙配合，方便装配时压入，同时允许轴系受热膨胀时存在微小的轴向窜动余量，避免轴承出现额外的附加轴向载荷。建模时还原了轴承的倒角细节，内外圈两端的装配倒角严格按照通用轴承的尺寸规范设计，装配时可以顺利导入轴颈与座孔，不会出现锐边卡滞、刮伤配合面的问题。

　　实际工程应用中，这类轴承的选型需要核算额定动载荷与额定静载荷，匹配对应工况的预期寿命，同时要注意密封件的耐温范围，常规丁腈密封的适用工作温度在-30℃到110℃之间，如果是高温工况需要更换氟橡胶密封版本。建模过程中对钢球的保持架结构做了简化处理，保留了核心的内外圈、密封件、滚动体的装配关系，足够支撑设备整体装配时的干涉检查、安装空间校核工作，也能用于传动系统的运动仿真演示，直观展示轴承在旋转过程中的支撑作用。
