MS3100E法兰安装军规两芯插座连接器

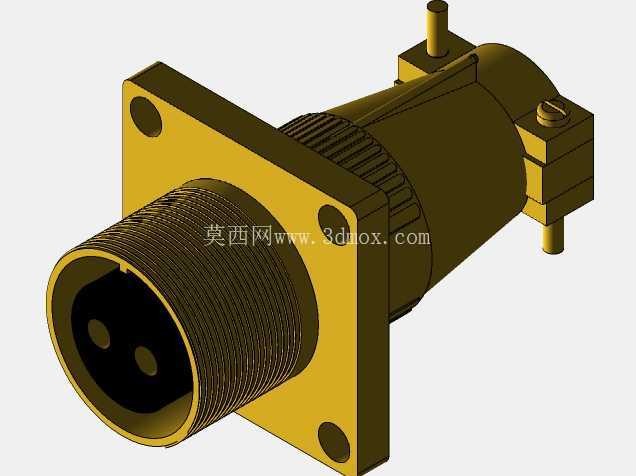

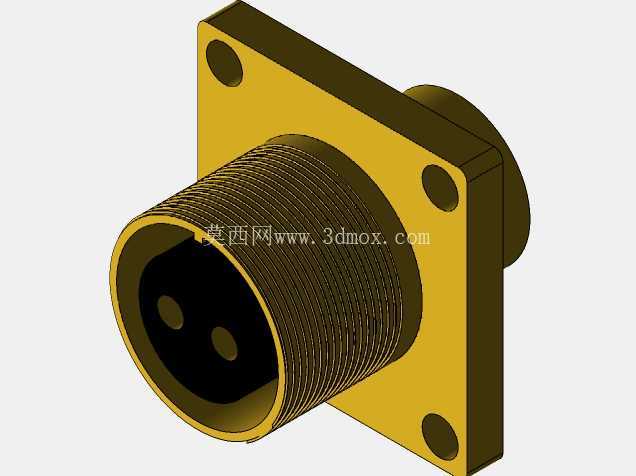

　　这款法兰安装式圆形电连接器，多用于军工装备、工业测控设备内部的线束互联场景，在振动工况频繁、环境防护要求较高的舱体布线环节，能实现电源或低频信号的稳定导通对接。从结构设计来看，主体采用方形法兰盘作为安装基准，法兰盘上预留四个对称分布的安装通孔，可通过螺栓直接固定在设备舱壁或安装面板上，安装时需注意法兰贴合面的平面度公差，避免锁紧后壳体出现形变影响插合精度。插合端采用标准圆形螺纹锁紧结构，对接时插头上的外螺纹与插座内圈螺纹旋合到位后，可实现可靠的机械锁止，防止设备运行过程中受振动冲击出现接插松脱，插合面内部设置两芯接触件，接触件采用插孔式结构，适配对应规格的插针接触件，接触件的端接形式适配线束压接工艺，压接完成后可从尾部装入连接器壳体，尾部的压线结构可对装入的线束进行夹紧固定，避免线束受拉拽时作用力直接传递到接触件端接位置，造成接触不良或断线问题。

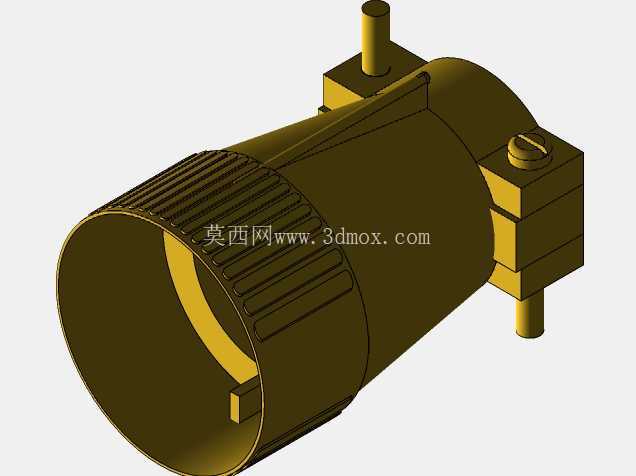

　　建模过程中，优先还原了壳体的外形轮廓与安装边界尺寸，法兰盘的边长、安装孔的中心距、插合端的螺纹公称直径、壳体总长度等关键安装尺寸均按照实物规格进行还原，建模时特意区分了壳体不同部位的结构特征，比如插合端外圈的滚花防滑结构，方便操作人员在无工具状态下手动旋合对接，侧面的接地柱结构可实现连接器壳体与设备地的可靠连接，满足电磁屏蔽的使用要求。需要注意的是，该模型仅用于线束布局设计阶段的空间占位与走线路径校核，并非用于生产加工的精确尺寸模型，在进行线束布置时，可根据该模型的外形尺寸预留足够的安装操作空间，尤其是尾部线束的弯曲半径需要满足线缆的最小弯曲要求，避免线束弯折过度造成线芯损伤。

　　在实际设备选型过程中，这类军规圆形连接器的接触件数量、壳体材质、表面处理、防护等级均可根据使用场景进行选配，本次建模的两芯规格主要用于小功率电源回路的连接，若用于信号传输场景可选择多芯规格的同系列产品，安装法兰的结构形式除了方形法兰安装，还可选择电缆对接式、螺母紧固式等不同安装形式，适配不同的设备安装需求。
