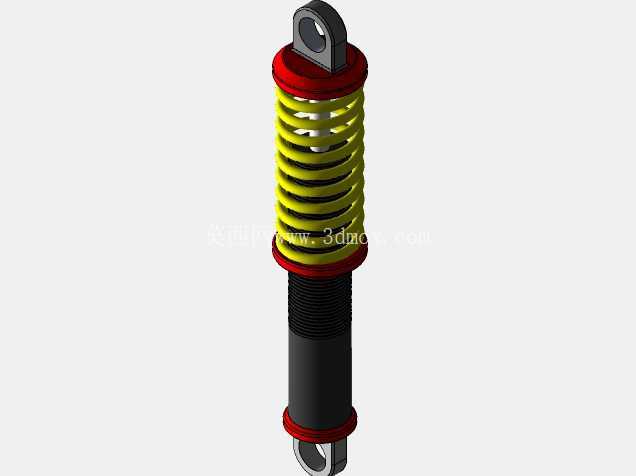

外置式圆柱螺旋弹簧减震阻尼构件

　　这类带动态弹簧的表面减震构件，核心应用场景覆盖小型代步工具悬挂系统、小型自动化设备隔振工位、轻型试验台架缓冲单元，区别于全封闭集成式减震器，该构件仅保留外部核心功能结构，未做内部阻尼阀系、密封腔体的细化设计，适合用于方案阶段的结构匹配验证、装配干涉检查以及外观方案评审，无需投入过多精力拆解内部复杂结构即可快速完成整体布局校核。

　　从实际用途来看，该构件主要承担轴向载荷的缓冲与吸能作用，通过螺旋弹簧的压缩形变吸收外部冲击能量，配合筒身的导向结构限制弹簧的径向窜动，避免弹簧受压时出现侧弯、卡滞问题，两端的吊环式安装结构可直接与销轴配合，实现与上下安装支座的铰接连接，这种铰接方式能够补偿安装过程中少量的角度偏差，降低安装面的加工精度要求，适合在安装空间紧凑、支座同轴度难以保证的轻型设备场景中使用。

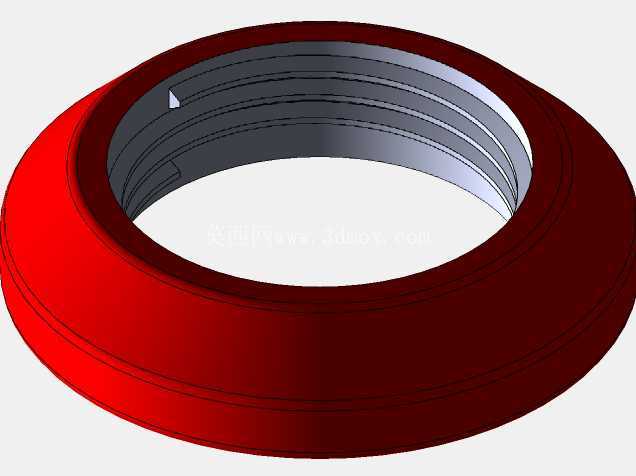

　　产品功能特性上，外露式的弹簧结构便于直观观察弹簧的压缩行程，在调试阶段可快速判断载荷与形变量的匹配关系，无需额外加装位移传感器即可完成初步的行程标定；弹簧与筒身之间预留了均匀的径向间隙，避免弹簧压缩过程中与筒身外壁发生摩擦剐蹭，减少不必要的阻尼损耗与异响风险；上下端的弹簧限位座采用凸缘式结构，弹簧端部与限位座完全贴合，保证弹簧受压时受力均匀，不会出现端部偏载导致的弹簧早期疲劳断裂问题。

　　设计思路层面，该构件优先保证了核心功能结构的完整性，将内部非外观、非装配匹配的结构做了简化处理，既能够满足整体装配时的空间占位需求，又能减少建模过程中不必要的特征数量，降低大装配体的文件体量，提升整体装配的打开与操作流畅度；筒身部分采用阶梯轴式结构，上段直径与弹簧内径匹配，起到弹簧径向定位作用，下段直径收窄，预留出弹簧完全压缩时的避让空间，避免弹簧压并时与下段筒身发生硬接触；两端吊环的内孔直径按照常规轻型减震构件的销轴尺寸匹配设计，吊环与端部连接座采用一体化结构，减少了装配零件数量，降低了连接部位的松动风险。

　　外形尺寸与安装边界方面，该构件整体为轴向对称结构，最大外径由弹簧外径决定，安装时需要在弹簧径向预留至少3mm的安全间隙，避免周边结构件与弹簧发生运动干涉；总长度为自由状态下的两端吊环中心距，选型时需要根据实际工作行程确认弹簧的压缩量，保证最大冲击载荷下弹簧不会出现压并失效，同时最小拉伸状态下弹簧不会出现端部脱离限位座的问题；两端吊环的安装面需要保持平行，铰接销轴的轴线需要垂直于构件的摆动平面，避免工作过程中吊环受到附加的侧向弯矩，导致连接部位出现变形断裂。

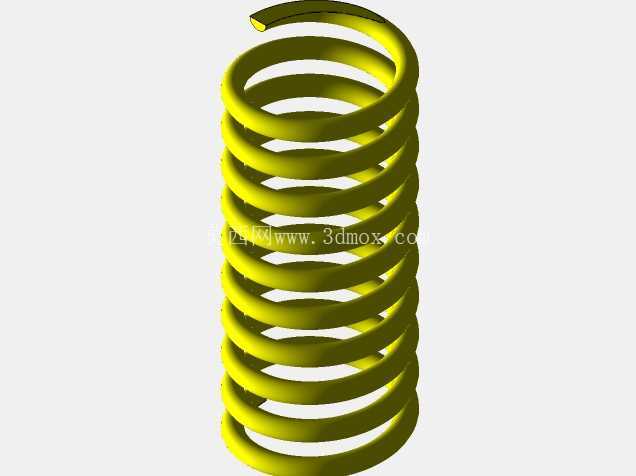

　　在实际建模过程中，螺旋弹簧部分采用可变螺距的扫描特征制作，能够模拟弹簧受压时的螺距变化效果，用于动态运动仿真时可直观展示减震过程中的弹簧形变状态；筒身与吊环部分采用常规的拉伸、旋转特征即可完成，所有配合面均按照实际装配公差预留了合理间隙，导入装配环境后可直接完成配合约束，无需额外调整特征参数；外露的结构表面均做了简化的圆角处理，避免锐边特征在后续工程图导出时出现不必要的标注干扰，同时也符合实际五金零件的加工工艺要求，不会出现无法加工的尖锐结构。
