充电式手持手电钻外观结构三维设计

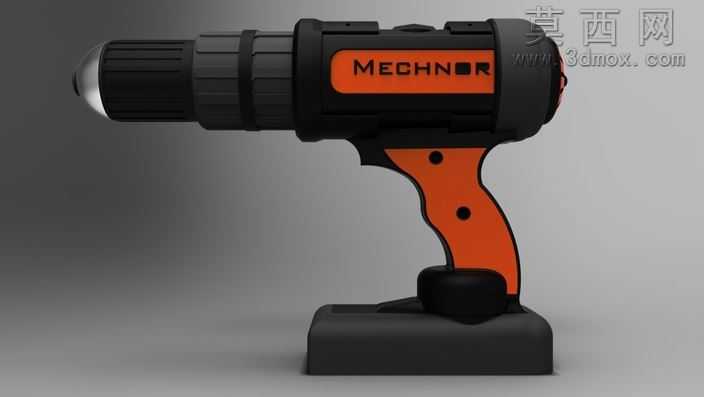

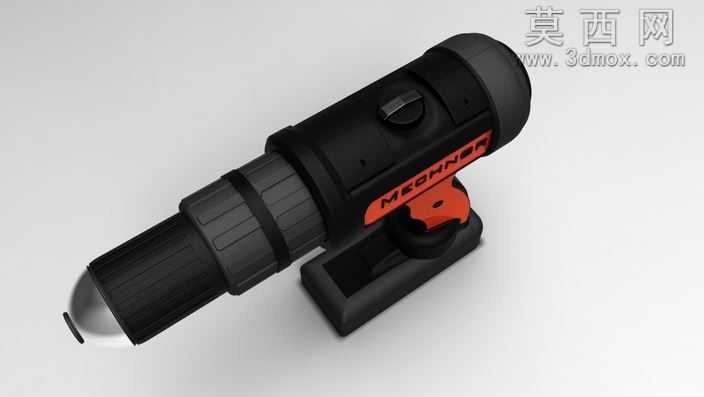

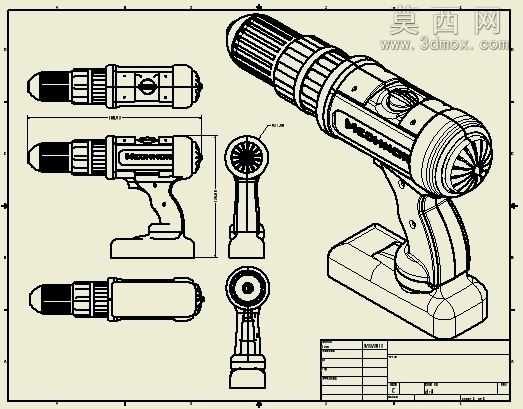

本作品为充电式手持手电钻的三维建模设计成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先从产品人机工程学定位出发，确定整体握持比例与机身尺寸，先绘制钻夹头、机身主体、握持手柄、充电底座四大核心模块的基础轮廓草图，通过拉伸、旋转、放样等基础建模命令生成各部件的基础实体，再对细节结构进行精细化处理：钻夹头部分还原了多级调节环的防滑齿纹结构，每一圈齿纹的间距、深度都参考实物握持旋转的操作手感做参数校准，保证调节时的摩擦力反馈符合真实使用逻辑；机身主体部分做了对称式结构拆分，还原了外壳的拼接缝、功能按键的凸起造型、散热槽的凹陷结构，表面的品牌标识区域做了独立的面拆分，为后续材质贴图预留精准的映射面。材质与渲染阶段，针对不同部件做了材质属性的区分调试：机身主体的工程塑料外壳采用哑光黑硬质塑料材质，调整粗糙度参数模拟磨砂塑料的漫反射效果，避免渲染时出现过强的反光失真；握持手柄与机身标识区域采用亮面橙色工程塑料材质，适当提高高光强度与反射率，和黑色机身形成鲜明的视觉对比，同时还原手柄处的人体工学弧度曲面，贴合手掌握持时的贴合面；钻夹头的金属调节部分采用哑光金属材质，添加细微的划痕纹理贴图模拟金属部件的使用质感；底部充电底座采用厚重的哑光黑色塑料材质，适当提高材质密度参数，渲染时呈现出稳重的底座支撑质感。灯光布置采用三点布光结合环境HDRI贴图的方案，主光源从侧上方45度角打亮机身正面，突出产品的轮廓线条与曲面转折，辅光源从另一侧补光消除暗部死黑，轮廓光从后方勾勒机身边缘，让产品和灰色背景形成清晰的层次区分，最终渲染出的效果图清晰展现了手电钻的整体造型、色彩搭配与结构细节。设计思路上，本作品侧重外观造型的还原与人机握持体验的表达，没有做过度复杂的内部传动结构建模，重点突出手持电动工具的外观设计逻辑，通过色彩分区、曲面弧度、防滑结构的细节设计，兼顾产品的视觉辨识度与操作实用性，整体造型简洁流畅，符合民用手持电动工具的设计审美，可用于产品外观方案展示、电动工具类三维建模参考等场景。
