无人机用外转子无刷动力电机结构设计

　　在多旋翼无人机、FPV穿越机这类低空飞行器的动力系统选型中，外转子无刷电机始终是核心执行部件，其输出特性、安装匹配度直接决定整机的悬停稳定性、负载能力与续航表现，本次建模的这款动力电机，正是针对中小型多旋翼航拍机、FPV竞速机型开发的适配动力单元。从实际应用场景来看，这类电机主要承担旋翼的直接驱动功能，区别于传统有刷电机的碳刷换向结构，无刷设计通过电子调速器完成相位切换，不存在碳刷磨损带来的寿命衰减问题，能够在高转速、频繁启停的工况下保持稳定输出，适配无人机飞行过程中频繁的油门调整、姿态修正需求。

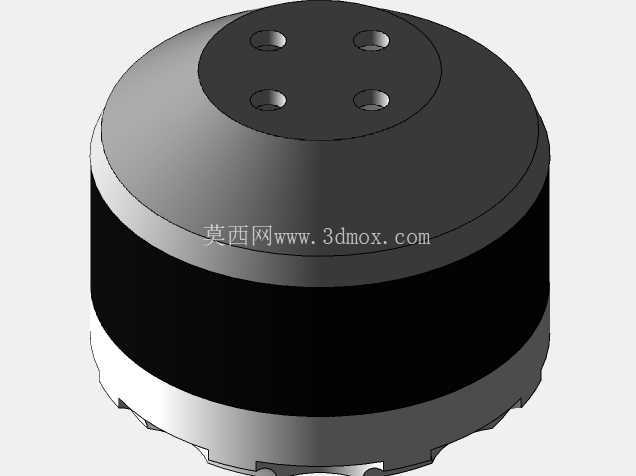

　　从结构设计思路来看，外转子结构的选型本身就是针对航飞场景的优化——转子外壳直接与螺旋桨安装座集成，省去了传统内转子电机所需的减速传动结构，传动间隙被完全消除，动力响应延迟被控制在极低水平，同时转子外壳随磁钢同步旋转，转动过程中自带的气流能够直接扫过定子绕组，带走大负载运行时产生的热量，无需额外加装散热结构即可满足持续工作的散热需求，有效降低整机自重。建模过程中重点还原了安装边界的细节：电机定子底座预留了标准的航模电机安装孔位，孔距匹配市面上主流的10寸、12寸螺旋桨适配的机臂安装座尺寸，底座出线槽做了圆角过渡处理，避免三相动力线在安装时被锐边割破绝缘层；转子端的桨座采用标准的螺纹锁紧结构，适配常用的快拆桨夹安装方式，桨座端面做了防滑滚花处理，螺旋桨安装锁紧后不会在大扭矩输出时出现打滑偏移。

　　从功能特性来看，这款电机的定子绕组采用集中式绕线布局，磁钢采用高牌号钕铁硼材质，能够在低KV值设定下输出足够的扭矩，带动大尺寸螺旋桨产生稳定升力，适配航拍无人机的大负载、长续航需求；如果调整绕组匝数提升KV值，也可适配FPV穿越机的高转速、高响应竞速需求，结构本身具备较强的参数适配延展性。建模时对内部配合间隙做了精准还原：定子与转子之间的气隙控制在均匀的0.2mm区间，既避免气隙过大造成的磁通量损耗，也防止气隙过小导致转子转动时与定子发生扫膛故障；两端的轴承安装位做了同轴度公差约束，保证转子高速旋转时的动平衡表现，减少飞行过程中产生的高频振动，避免振动传递到飞控、云台部件影响飞行稳定性与航拍成像清晰度。

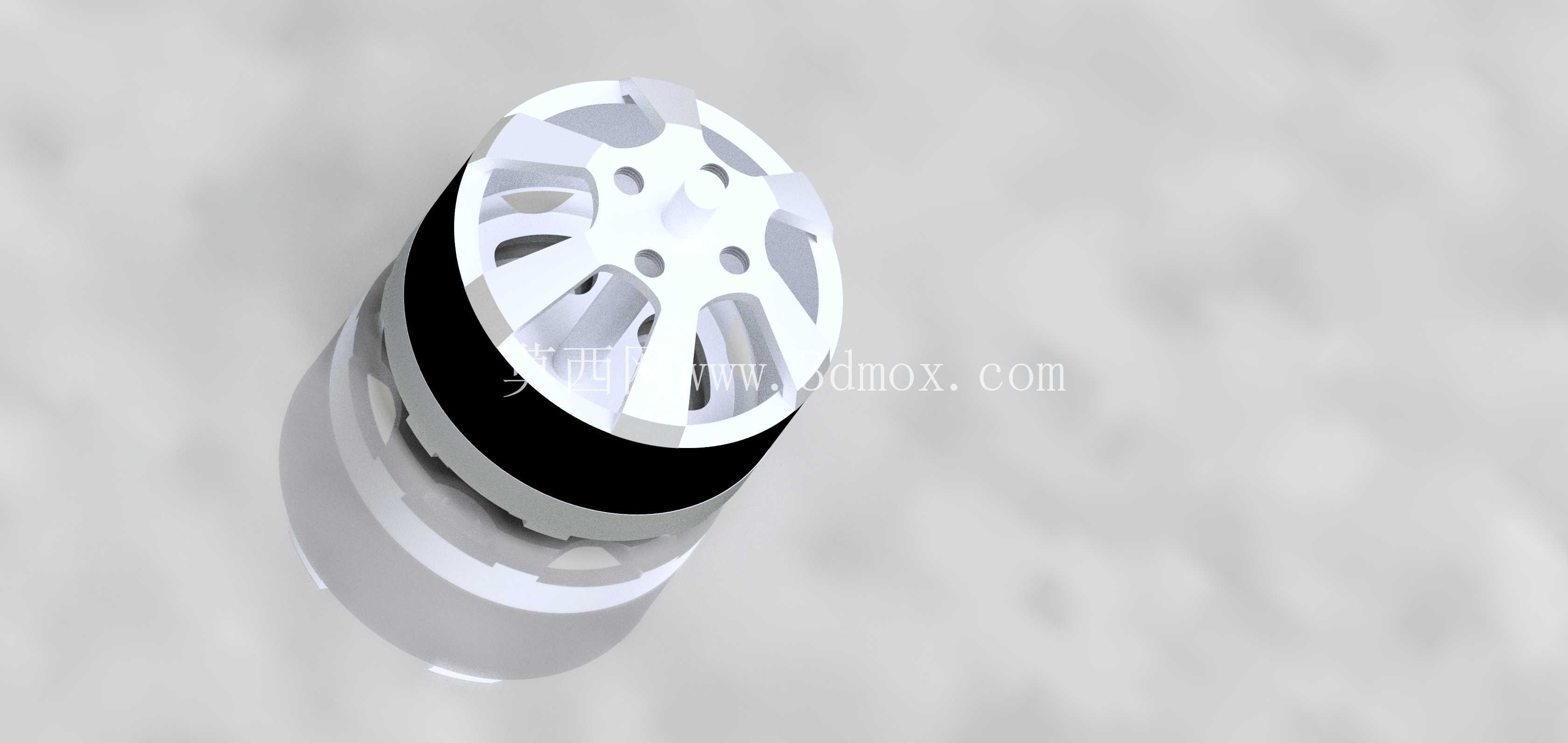

　　从安装适配的角度，这款电机的轴向尺寸做了紧凑化设计，安装后突出机臂的长度控制在合理范围，不会因为电机过长导致整机重心偏移，也能减少飞行过程中不必要的风阻；电机出线长度预留了足够的冗余，可适配不同宽度的机臂布线需求，线芯采用耐高温的硅橡胶绝缘层，能够承受大电流输出时的线芯发热，避免长时间飞行出现线皮软化、短路的故障。在结构细节上，转子外壳的镂空设计并非单纯的外观装饰，这些均匀分布的镂空槽一方面能够减轻转子自身的转动惯量，提升电机的油门响应速度，另一方面能够引导气流直接穿过定子绕组区域，强化对流散热效果，在夏季高温环境下大负载飞行时，能够有效降低绕组温升，避免磁钢因为高温出现退磁问题，延长电机的实际使用寿命。底座的安装端面做了平面度处理，安装到机臂时能够完全贴合安装面，锁紧螺丝后不会出现安装应力导致的轴承偏位，保证电机长期运行的同轴度精度。这类外转子无刷电机除了应用在无人机领域，经过参数调整后也可适配小型云台稳定器、桌面级小型传动设备等需要低转速大扭矩、紧凑安装空间的动力场景，建模过程中保留了所有结构的可编辑参数，后续可根据不同的应用需求调整定子叠厚、磁钢数量、绕组参数，快速衍生出适配不同工况的电机型号，无需重新进行整体结构建模，能够大幅缩短同类产品的开发迭代周期。
