XING4214穿越机无刷动力电机结构

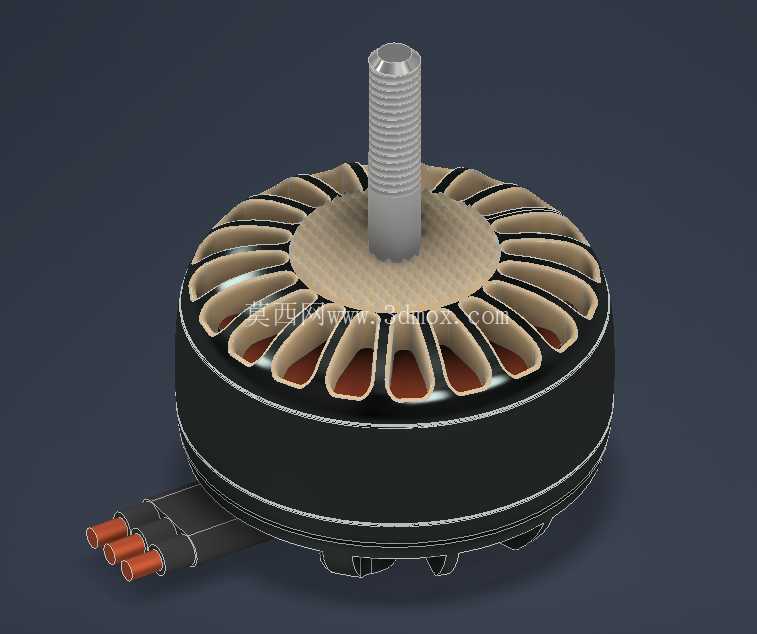

　　这款外转子无刷动力部件主要面向FPV穿越机的动力系统配套，适配8S供电规格的竞速、花飞类航模场景，也可拓展用于小型轻量化机器人关节、桌面级自动化执行机构的动力输出端。从结构设计来看，采用典型的外转子布局，定子绕组内嵌于机壳内部，转子外壳直接集成磁钢，输出轴从定子中心向上延伸，轴身加工有标准外螺纹，可直接适配市面主流的航模螺旋桨安装座，无需额外转接结构，降低装机时的配件匹配成本。定子部分的绕线槽采用放射状均匀排布，槽口做了圆弧过渡处理，既能够提升绕线作业的工艺可行性，也能减少漆包线在槽口处的绝缘层磨损风险，绕组端部引出的三相接线端采用并排硅胶线出线设计，线端预压接了香蕉插头，可直接与电调输出端对接，省去用户自行焊接接线的工序。

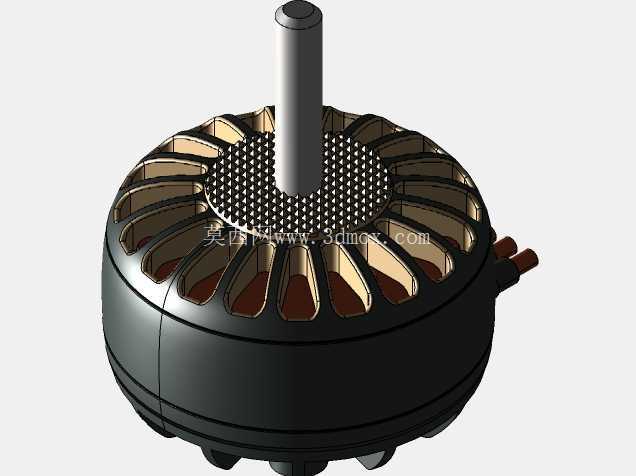

　　转子外壳采用薄壁轻量化结构设计，外圈均匀分布的镂空槽一方面能够降低整体转动惯量，提升电机的动态响应速度，满足穿越机飞行时频繁加减油门、快速变向的动力响应需求，另一方面可以形成贯通的散热风道，在转子高速旋转时带动空气流经定子绕组表面，带走大负载工况下绕组产生的热量，避免持续高功率输出时出现过热退磁、绕组烧毁的问题。安装边界方面，电机底部预留了四个均布的安装孔位，孔位间距符合航模电机的通用安装标准，可直接固定在标准规格的机臂安装座上，安装面做了平面度处理，能够保证电机安装后与机臂的垂直度，减少高速旋转时的动平衡偏差。

　　输出轴的伸出长度经过匹配设计，既能够满足常见5-7寸螺旋桨的安装空间需求，也不会因为轴伸过长导致悬臂量过大，提升轴系的刚性，减少飞行过程中产生的共振问题。在设计细节上，转子与定子的配合间隙控制在合理范围内，既避免转动时出现扫膛摩擦，也能尽可能缩小气隙宽度，提升磁能利用率，保障动力输出的效率。底部出线位置做了防拉扯的结构加强，避免装机或者炸机时线材被扯断导致的动力失效问题，整体结构在满足轻量化要求的同时，兼顾了航模使用场景下的抗冲击性能，能够应对飞行过程中的振动、轻微碰撞等工况。
