V605KV210无刷电机结构设计

　　这款无刷动力单元的结构设计，核心围绕多旋翼垂直起降类飞行器的动力输出需求展开，在航模及工业级无人机的动力匹配场景中，这类盘式外转子无刷电机的应用占比极高，尤其是针对大载重多旋翼、垂直起降固定翼这类对动力冗余、扭矩输出密度有严苛要求的机型，其结构设计的合理性直接决定了整机的动力效率与飞行可靠性。

　　从实际使用场景来看，这类动力单元常被搭载在起飞重量在五到八公斤区间的多旋翼无人机上，既可以作为航拍测绘类无人机的主动力输出，也能适配垂直起降固定翼的升力动力组，在作业过程中需要持续输出稳定扭矩，带动对应规格的螺旋桨完成拉力转换，同时还要承受飞行过程中产生的振动、交变载荷以及不同环境温度下的工况变化，因此在结构设计阶段，就需要充分考虑各部件的受力路径与装配公差。

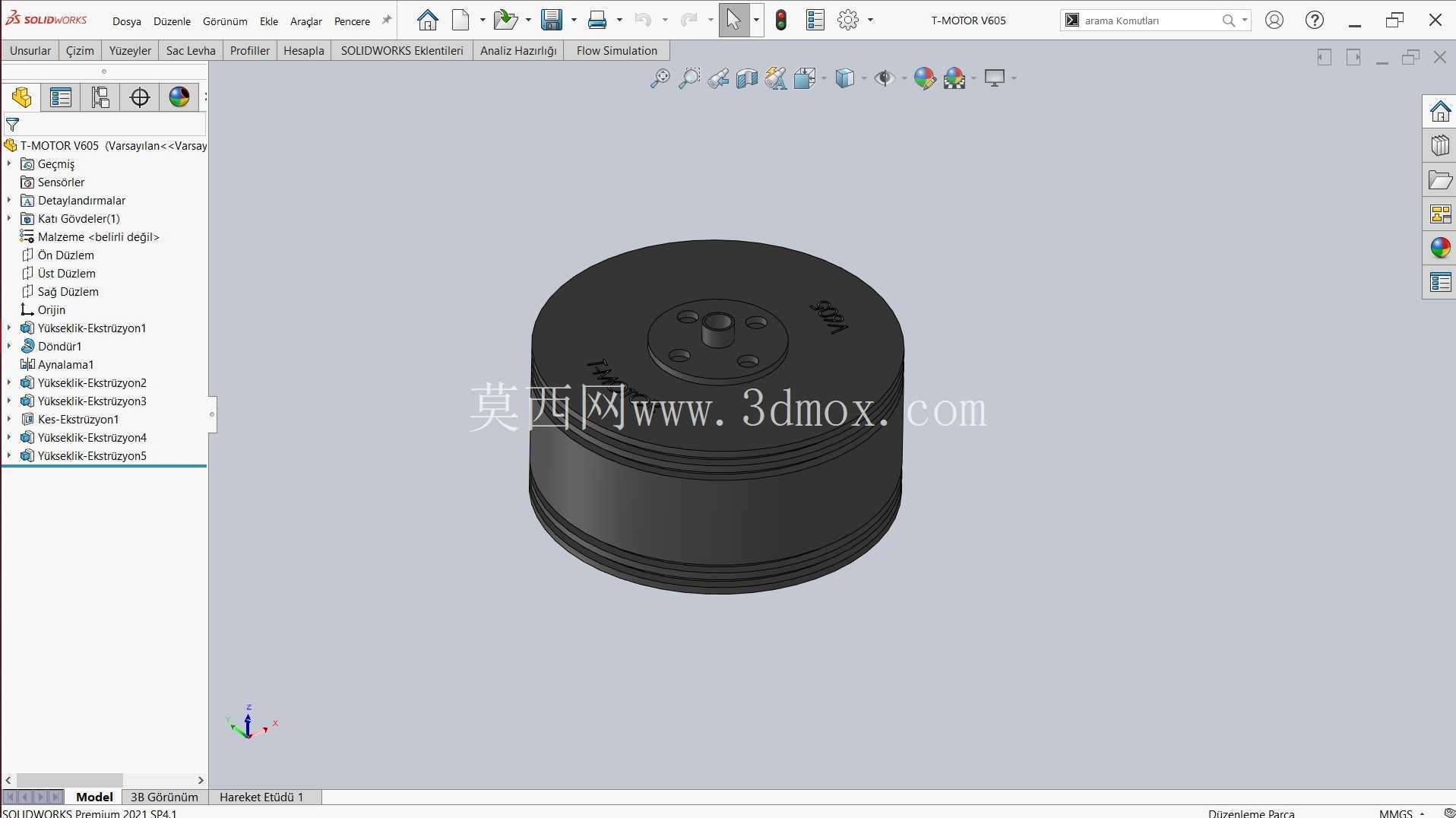

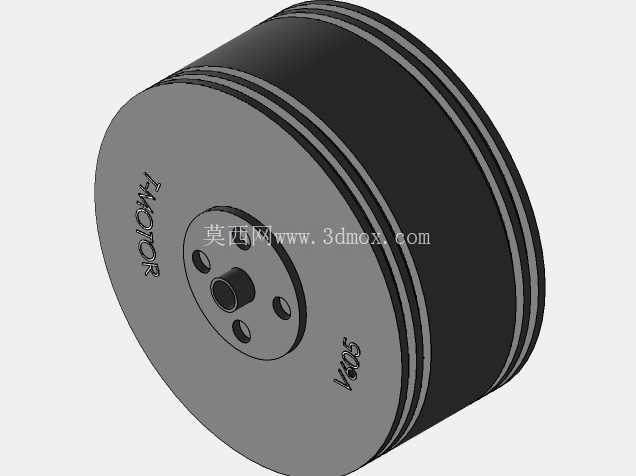

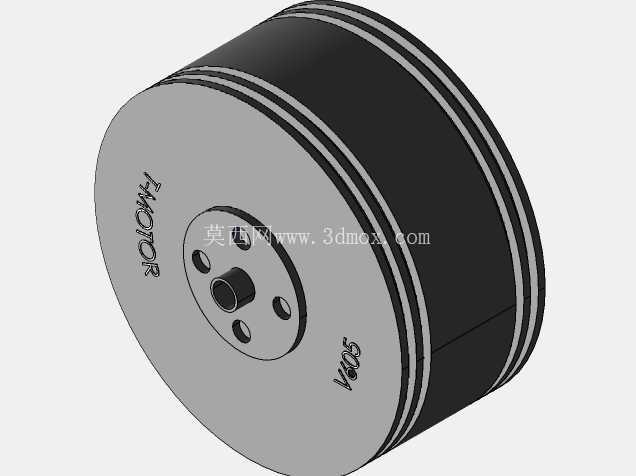

　　整体外形采用矮圆柱型盘式结构，这种结构设计的核心考量是降低动力单元的整体重心高度，当电机安装在机臂末端时，更低的重心能够减少动力输出时产生的偏转力矩，提升整机飞行过程中的姿态稳定性。外转子部分采用一体式薄壁壳体结构，壳体外壁预留有多道环形凹槽，这些凹槽并非装饰性结构，一方面能够在转子高速旋转时增加壳体表面的散热面积，帮助绕组工作时产生的热量更快通过空气对流散出，另一方面也能提升薄壁壳体的结构刚性，避免高转速下转子壳体发生形变导致的动平衡失效。转子上端面预留有四个均匀分布的安装孔位，孔位的分度圆直径经过精准匹配，能够直接适配主流的航模螺旋桨安装规格，不需要额外加装转接件，减少了动力输出端的额外重量与装配累计误差。

　　定子部分的设计则围绕绕线空间与磁隙均匀性展开，定子铁芯采用叠压硅钢片结构，能够有效降低高频交变磁场下的铁损，提升电机的能量转换效率。定子与底座的连接采用过盈配合加定位胶接的双重固定方式，能够避免高转速下定子与底座之间出现相对位移，底座部分预留有标准的四个安装孔位，孔位的中心距与市面上主流的无人机机臂安装座完全匹配，安装时只需要通过四颗标准螺丝就能完成电机与机臂的固定，安装边界清晰，不需要对机臂结构做额外的打孔改造，能够大幅降低整机装配的工作量。

　　在设计思路上，这款动力单元没有盲目追求极致的功率密度，而是在输出能力、结构强度、散热效率三者之间做了平衡，绕组的排布方式充分考虑了大拉力输出下的电流承载能力，磁钢的固定采用耐高温结构胶粘接加卡槽限位的双重固定方式，能够避免电机在高负荷运转、温度升高时出现磁钢脱落的故障。出线端的位置设计在底座侧方，出线口做了圆角过渡处理，能够避免飞行过程中机臂的振动导致线材外皮被割破，同时出线方向与机臂走线方向一致，方便整机的线材梳理与固定，减少线材带来的额外空气阻力。

　　从安装边界来看，这款电机的整体外径控制在60毫米级别，整体高度不超过30毫米，安装孔位的分度圆直径为25毫米，适配的机臂管径范围在30到40毫米之间，安装时需要保证电机安装面的平面度公差在0.1毫米以内，避免安装面不平导致电机运转时产生额外的振动，进而影响轴承的使用寿命。电机的输出轴采用高强度不锈钢材质，轴径为4毫米，能够承受螺旋桨旋转时产生的拉力与离心力，轴端的卡簧槽设计能够对螺旋桨安装座做轴向限位，避免大拉力输出时螺旋桨出现轴向窜动。

　　在实际选型匹配过程中，这类电机需要搭配对应规格的电调使用，动力输出的匹配需要结合螺旋桨的规格、整机起飞重量、巡航拉力需求做综合测算，其结构设计预留了足够的动力冗余，在连续满负荷输出的工况下，各部件的应力水平都处于材料的安全区间内，能够满足长时间作业类无人机的动力可靠性要求。转子的动平衡等级在设计阶段就控制在G2.5级别，能够有效降低高转速下的振动值，减少振动对机身上搭载的测绘相机、传感器等精密设备的影响，这也是工业级无人机动力单元相比普通航模电机的核心设计差异点。
