折叠式四旋翼第一视角航拍飞行器结构设计

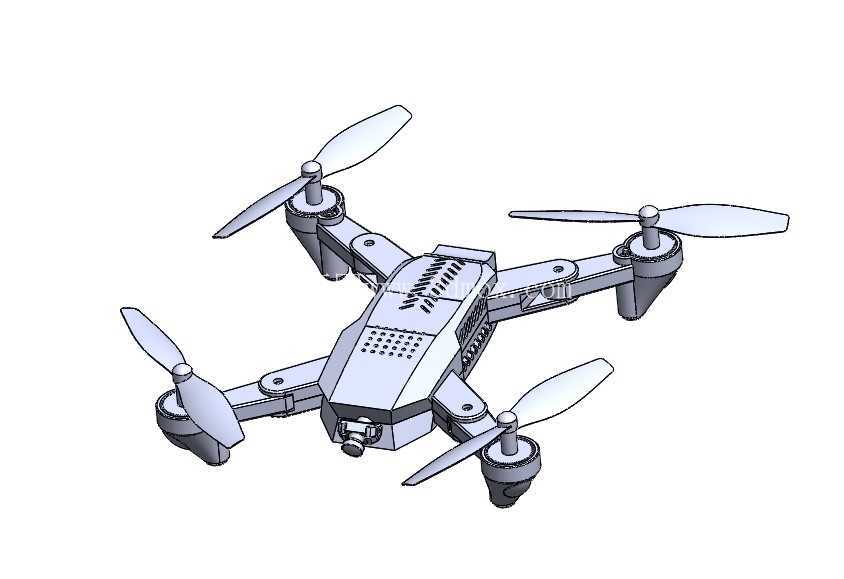

　　这款折叠式四旋翼飞行器的结构设计，首先围绕便携作业场景的实际需求展开，日常外场作业时，机臂可绕铰接座向内折叠收拢，收拢后整体轮廓尺寸可压缩至展开状态的40%左右，能够直接放入常规双肩包的隔层中，无需额外配备大型防护箱，适配户外勘测、短途跟拍、应急场景快速部署等需要频繁转场的使用场景。展开状态下，四个机臂沿中心机架呈X型对称分布，旋翼旋转平面的外接圆直径控制在常规消费级航拍飞行器的主流尺寸区间，既保证了悬停状态下的升力冗余，也不会因为轴距过大导致低空穿行时剐蹭障碍物。

　　从功能布局来看，中心机架的前端预留了航拍摄像头的安装位，安装座与机架主体为一体化结构设计，可直接适配常规尺寸的第一视角图传摄像头，摄像头的视场角不会被前方机臂或者旋翼遮挡，飞行过程中可实时获取正前方无遮挡的第一视角画面，满足FPV飞行操控的视野需求。机架上表面的格栅结构并非装饰性设计，下方对应飞控板、电调等发热元器件的安装位置，格栅的开孔方向与飞行时的前进气流方向平行，飞行过程中气流可直接穿过开孔带走元器件工作产生的热量，无需额外加装散热风扇即可满足长时间飞行的散热需求，同时格栅结构也能在机架发生轻微剐蹭时，避免尖锐物体直接接触内部电路板，起到一定的防护作用。

　　机臂与中心机架的铰接位置设计有定位阻尼结构，机臂展开到位后可自动卡入定位槽，无需额外拧动锁扣即可保证机臂在飞行过程中不会发生晃动，折叠时只需轻按铰接处的解锁按键即可将机臂向内收拢，操作步骤简化到单手即可完成，适配外场快速部署的操作需求。每个机臂末端的电机安装座采用下沉式设计，电机安装平面低于机臂上表面，旋翼旋转时的下洗气流不会被机臂结构干扰，升力损耗可控制在较低水平，同时电机的走线完全隐藏在机臂内部的线槽中，从外部看不到裸露的导线，既避免了飞行过程中导线被旋翼剐蹭的风险，也减少了外露导线带来的空气阻力。

　　机架底部的电池安装位采用卡扣式固定结构，可适配常规规格的锂聚合物电池，电池安装后重心位于整机的几何中心正下方，悬停时不会出现重心偏移导致的姿态倾斜问题，电池拆装无需借助工具，按压卡扣即可快速取出更换，满足连续作业时快速换电的需求。起落架与机臂为一体化延伸结构，没有额外加装突出的起落架部件，降落时四个机臂末端的凸起结构可直接接触地面，将机架主体抬升一定高度，避免底部的摄像头和电池直接接触地面发生磕碰，同时一体化的起落架结构也减少了额外的零部件数量，降低了整体结构重量。

　　从结构强度设计来看，机架主体的壁厚经过优化，在保证铰接位置、电机安装位置等受力集中区域结构强度的前提下，非受力区域做了适度的减薄处理，整体重量控制在合理区间，既不会因为结构过重导致续航时间缩短，也不会因为壁厚过薄导致降落冲击时发生结构断裂。机臂的截面采用椭圆形设计，相比圆形截面拥有更好的抗弯性能，飞行过程中机臂的振动幅度更小，能够减少旋翼振动传递到中心机架的幅度，提升摄像头拍摄画面的稳定性。整个结构的装配关系全部采用卡扣加少量自攻螺丝的固定方式，没有复杂的装配工序，零部件损坏后可单独更换对应部件，无需整体更换机架，降低了后期的维护成本。

　　在实际使用场景中，这款结构既可以满足普通爱好者的FPV飞行娱乐需求，也可搭载轻量化的任务载荷，用于小范围的场地勘测、活动跟拍等作业场景，折叠后的尺寸也适合作为应急侦察设备，在狭窄空间内完成快速部署起飞，相比固定机臂的同级别飞行器，便携性优势十分明显。设计过程中也充分考虑了零部件的通用性，电机安装孔位、摄像头安装孔位都采用行业通用的标准尺寸，用户可根据自身需求更换不同规格的动力部件或者摄像部件，无需对机架结构进行二次修改即可完成适配。
