穿越机搭载式热成像拍摄相机结构

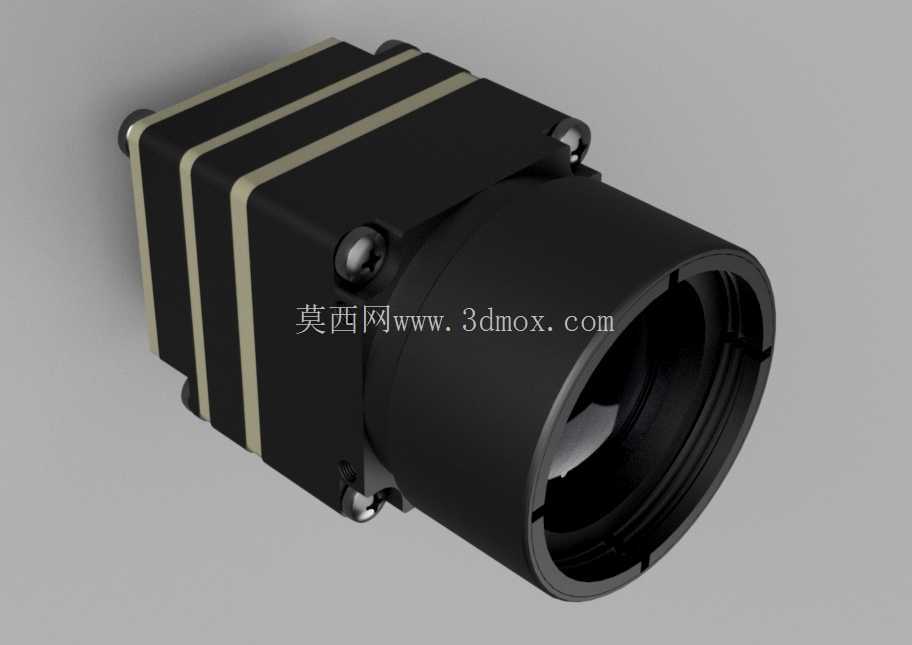

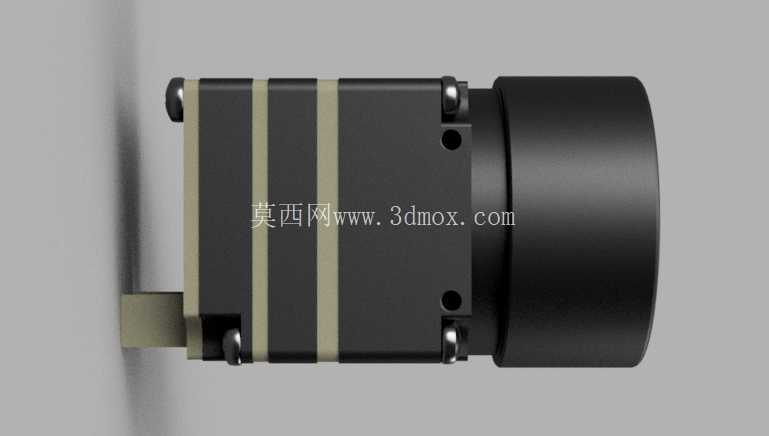

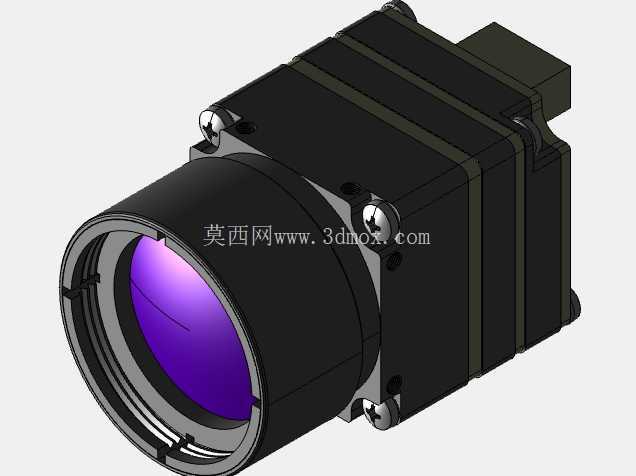

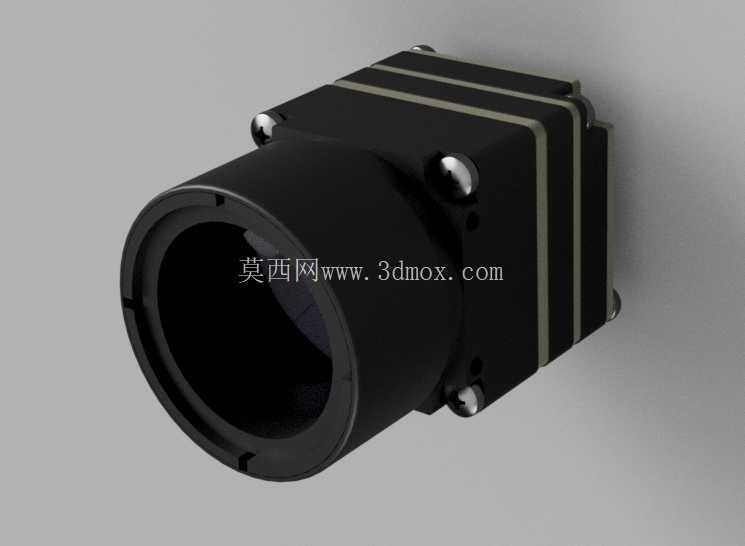

　　这款机载热成像相机的结构设计，完全围绕FPV穿越机的实际飞行工况展开，没有冗余的装饰性结构，所有外形细节都服务于装机使用的实际需求。从实际装机场景来看，这类热成像载荷主要适配小型FPV穿越机，多用于夜间巡检、户外搜救、复杂环境侦察等场景，飞行过程中会面临高频振动、快速变向、气流冲击等问题，因此结构设计首先要满足紧凑轻量化的要求，整体采用方段镜身加圆柱形镜头舱的组合构型，方段主体可以直接贴合穿越机的机头安装位，不需要额外设计复杂的转接支架，降低装机后的整体重心偏移量。

　　从功能特性来看，镜身侧面的多道环形凸筋并非装饰结构，一方面可以增加壳体的结构强度，在发生轻微擦碰时避免壳体直接开裂，另一方面凸筋形成的凹槽可以作为走线槽位，给供电、信号传输的线材提供固定空间，避免飞行过程中线材被气流吹动剐蹭螺旋桨。前端圆柱形镜头舱做了内收的唇边设计，能够给镜头镜片提供物理防护，减少飞行中溅起的泥沙、碎石直接撞击镜片的概率，同时镜头舱的外径尺寸经过匹配设计，可兼容市面上主流的FPV相机通用镜头保护盖，不需要单独开模制作配套防护件。

　　安装边界方面，镜身背部预留了标准的20mm孔距安装位，这是穿越机飞控、图传设备通用的安装孔距，使用者可以直接利用现成的减震胶柱将相机固定在机头安装架上，不需要重新打孔或者定制转接板。整体壳体采用拼接式结构，壳体之间通过侧面的紧固螺丝锁合，接缝处做了错位止口设计，能够阻挡飞行中遇到的细雨、浮尘进入壳体内部损伤成像元器件，同时这种拼接结构也方便后期拆解维护，更换成像模组或者调整镜头焦距时不需要破坏整体壳体结构。

　　从设计思路上，整个结构没有追求多余的曲面造型，主体方段的平直侧壁可以在安装时提供稳定的定位基准，装机时只需要贴紧机头安装平面就能保证镜头光轴与机身轴线平行，减少后期调整拍摄角度的工作量。镜头舱与主体方段的衔接位置做了圆弧过渡，既可以降低飞行时的风阻，也能避免尖锐棱角在炸机时对机身其他部件造成二次损伤。整体重量控制也适配小型穿越机的载荷上限，不会因为搭载相机导致整机机动性能出现明显下降，能够满足穿越机高速飞行、快速机动时的载荷稳定性要求。
