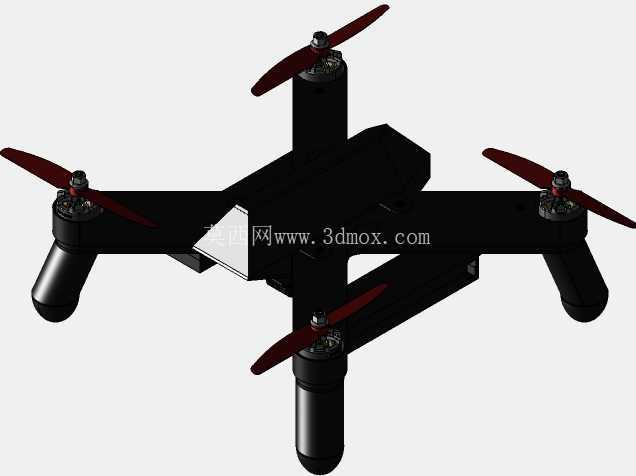

适配2208无刷电机的3D打印FPV穿越机机架

　　这套FPV四轴机架结构专为轻量化穿越机场景设计，核心适配2208规格外转子无刷直流电机，飞控安装位严格匹配30.5x30.5mm标准孔距，覆盖目前主流迷你FPV飞控、电调集成板的安装需求，无需额外打孔改位就能完成核心航电部件的装配。从实际应用场景来看，这类小尺寸3D打印机架多用于室内近距穿越练习、低空休闲航拍、小型FPV竞速训练场景，相比量产碳纤维机架，打印件的迭代成本更低，炸机后可单独替换损坏的机臂部件，不需要整体更换机架，能大幅降低日常练习的配件损耗成本。

　　设计思路上优先考虑了3D打印工艺的成型特性，所有结构件均采用无悬空或少悬空的排布逻辑，打印时不需要添加大量支撑结构，减少打印后处理的工作量，同时机臂与中心底板采用一体化衔接的结构走向，避免了分体式机臂需要额外螺丝固定带来的装配公差累积，也减少了飞行过程中连接位松动导致的振动问题。机臂长度经过反复校核，在搭载5寸螺旋桨时，相邻机臂的桨叶旋转范围完全不会出现干涉，同时预留了足够的电调走线空间，电机线可以沿着机臂内侧的走线槽直接引入中心舱，不会外露被螺旋桨打到。

　　安装边界方面，中心舱的内部净空尺寸经过优化，除了标准30.5孔距的飞控之外，还能容纳常规尺寸的迷你图传、摄像头以及2-4S规格的小型锂电池，摄像头安装位预留了15-30度的倾角调节空间，可根据不同飞行速度需求调整镜头俯仰角度。机臂末端的电机安装座严格匹配2208电机的16x19mm标准安装孔距，电机座厚度设计为4mm，既保证了足够的结构强度抵御炸机冲击，又不会过多增加整机重量。机架整体采用X型布局，相比十字布局的四轴机架，X型的飞行姿态响应更灵活，更适合FPV穿越飞行的操控需求，四个机臂的受力分布更均匀，飞行过程中PID参数调试的容错率更高。

　　从结构强度角度考虑，机臂与中心板连接的位置做了渐变加厚处理，避免应力集中导致的炸机断裂问题，中心板底部预留了绑带穿槽，可通过尼龙扎带固定锂电池，绑带槽的宽度适配15mm宽度的常规航模绑带，固定后电池不会出现滑动偏移，保证整机重心落在机架几何中心位置，减少飞行过程中的重心偏移带来的姿态修正负担。机架上所有的安装孔位都做了沉头设计，螺丝安装后表面平整，不会出现凸起剐蹭外壳或者线路的问题，飞控安装位还预留了0.5mm的减震垫安装间隙，可粘贴薄型EVA减震垫过滤电机带来的高频振动，避免飞控陀螺仪出现振动干扰影响飞行稳定性。

　　实际装配过程中，这套结构不需要额外的金属连接件，除了电机、飞控、螺旋桨自带的标准螺丝之外，所有结构件可通过3D打印一次成型，打印材料可选择常规PLA或者韧性更好的PETG，不同材料可对应不同的飞行场景需求，PLA材质硬度高打印成本低适合日常练习，PETG材质韧性更好抗冲击性强可用于户外竞速飞行。机架整体的起飞重量控制在合理区间，搭配2208电机的动力输出，可实现足够的推重比，完成翻滚、急停、急转弯等FPV特技动作，同时中心舱的侧壁预留了图传天线的安装孔位，天线可垂直安装在机架尾部，减少机身结构对图传信号的遮挡，保证飞行过程中的图传信号稳定。
