质子交换膜机专用夹持刀架结构设计

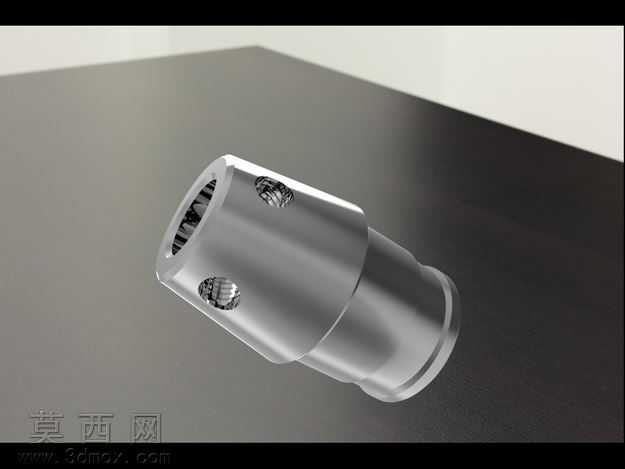

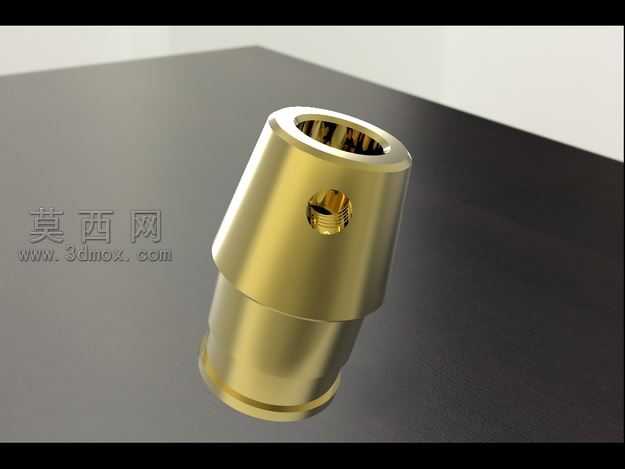

本作品为质子交换膜机配套使用的夹持刀架三维模型，整体采用阶梯轴套式结构设计，建模阶段首先通过草图绘制确定各段轴径的尺寸基准，以同轴度为核心形位公差约束，依次完成外圆回转特征、内孔花键特征、径向螺纹孔特征的构建，所有特征均保留全参数化关联，便于后续根据不同膜机的安装尺寸进行快速调整。渲染环节采用金属不锈钢材质，通过调整粗糙度、金属度参数还原金属加工后的哑光金属质感，表面螺纹孔处添加细微的倒角光影效果，模拟实际机加工后的倒角工艺特征，内孔花键部分通过阵列特征完成齿形构建，齿面添加细微的纹理贴图，还原花键拉削加工后的表面质感。结构设计上，主体采用分段式阶梯结构，一端为内花键连接端，用于和设备的动力输出轴配合传递扭矩，另一端为刀头安装端，用于固定裁切刀具，径向对称布置的两个紧定螺纹孔，用于安装紧定螺丝实现刀架与轴、刀头与刀架的双重锁紧，避免高速运转过程中出现松动移位。设计思路围绕质子交换膜裁切工序的高精度需求展开，整体结构紧凑，同轴度设计保证了刀架运转时的动平衡性能，减少高速旋转时的径向跳动，从而提升膜材裁切的断面平整度，对称式紧定结构保证了锁紧力的均匀分布，避免单侧锁紧导致的轴孔偏磨问题，内花键连接相比普通平键连接具备更大的扭矩传递能力，适配膜机连续高速运转的工况需求，所有边角位置均设计有工艺倒角，既避免安装过程中的锐边划伤，也能减少应力集中提升部件的结构强度，延长使用寿命。
