内置关键结构的抗性消声器三维设计

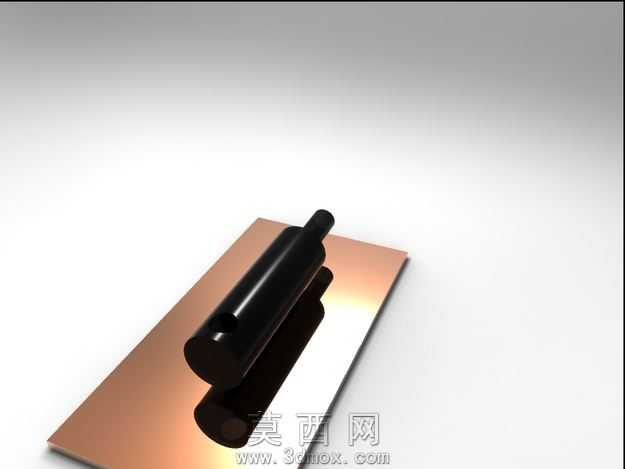

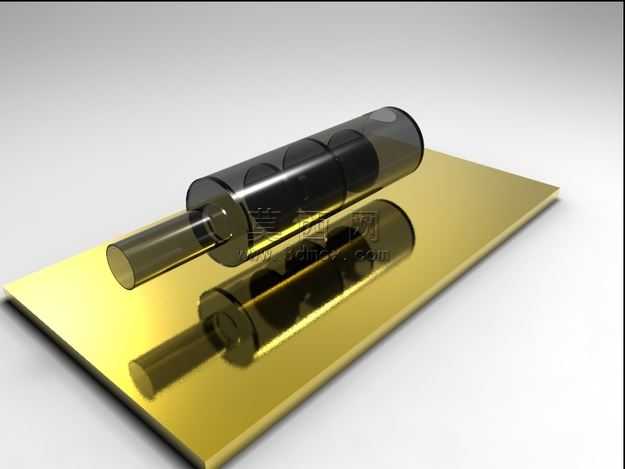

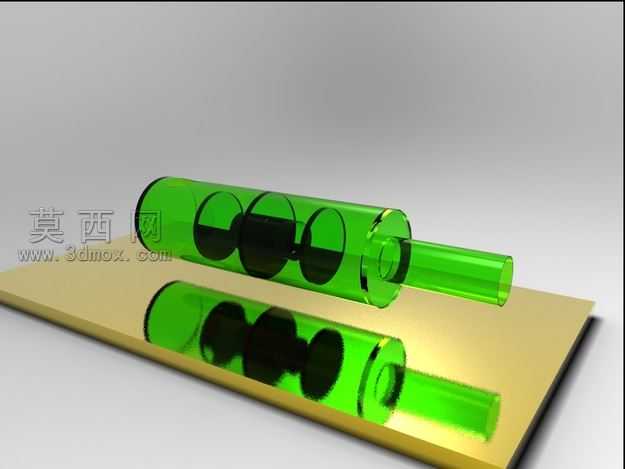

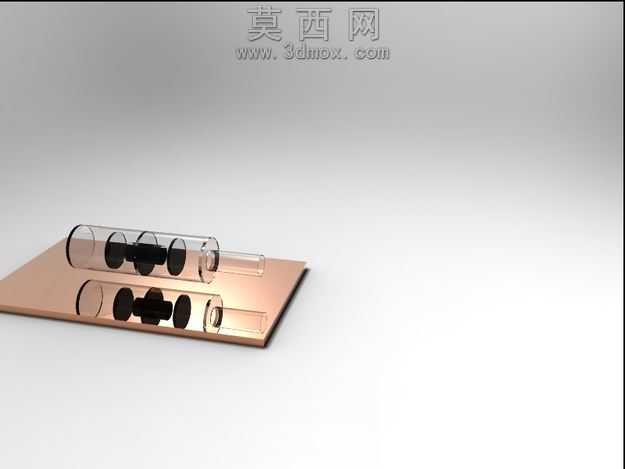

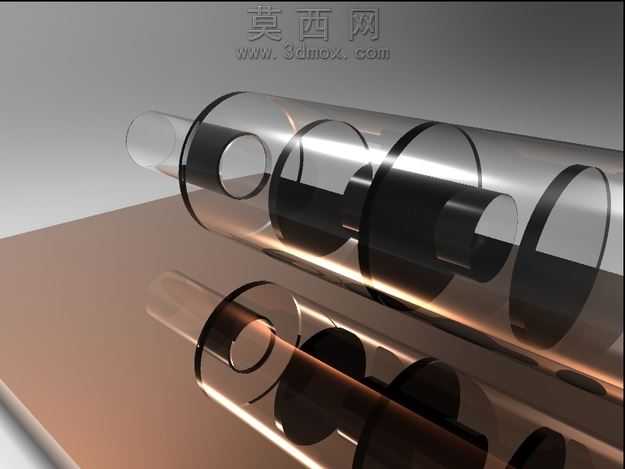

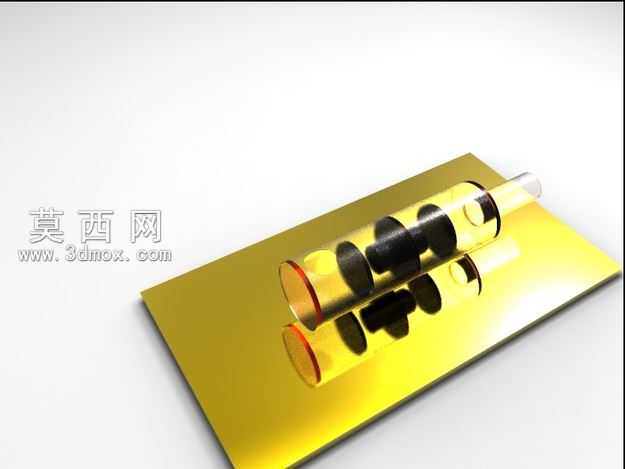

本模型为内置多级关键消声结构的抗性消声器，采用三维参数化建模方式完成整体设计，建模过程中严格遵循抗性消声的声学设计逻辑，对内部各级隔板、插管、膨胀腔的尺寸比例进行精准还原，保证各结构段的同轴度与装配公差符合实际加工要求。模型主体采用透明外壳与内部黑色消声构件分层建模的方式，外壳赋予高透光的玻璃类材质，设置合适的折射率与反射参数，渲染时可清晰展现内部消声结构的排布逻辑，方便直观观察气流在腔体内的流通路径；内部消声构件赋予哑光金属质感材质，调整粗糙度与金属度参数，还原金属冲压件的真实质感，与透明外壳形成鲜明的视觉区分，突出内部关键结构的设计细节。结构设计上采用多级膨胀腔串联搭配内插管的经典抗性消声构型，各级隔板上开设不同孔径的连通孔，插管长度与腔室长度经过匹配设计，可通过管道截面的突变使沿管道传播的声波在腔室内发生反射、干涉，从而抵消特定频段的噪声，内部关键的隔板定位、插管插接结构均做了细节还原，可清晰看到各部件的连接关系与装配位置。渲染阶段采用柔和的侧上方打光方案，利用光线在透明外壳上的折射与反射效果，强化模型的立体感与结构层次感，背景采用低饱和度的哑光平面，避免多余元素干扰模型主体的展示，同时通过双模型叠放的渲染构图，同时展现消声器的整体外观与内部结构细节，兼顾外观展示与结构表达的需求。建模过程中对所有倒角、壁厚参数均做了符合实际加工的设置，避免出现尖锐棱角与零壁厚的不合理结构，各部件之间预留了合理的装配间隙，模型可直接用于结构验证、教学演示或后续的声学仿真分析，完整还原了抗性消声器依靠内部关键结构实现降噪功能的设计核心。
