600x500mm翻盖式金属收纳盒结构设计

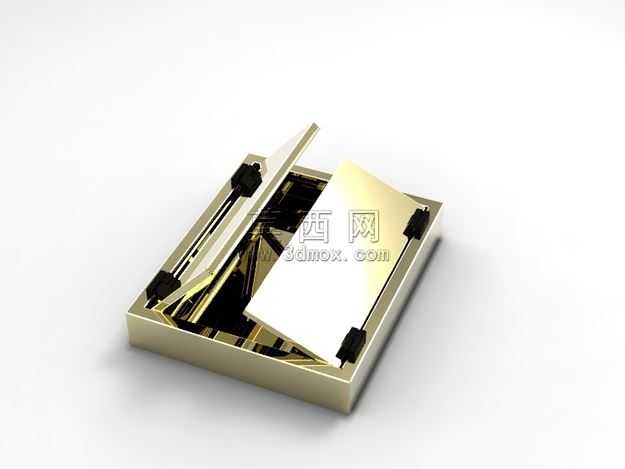

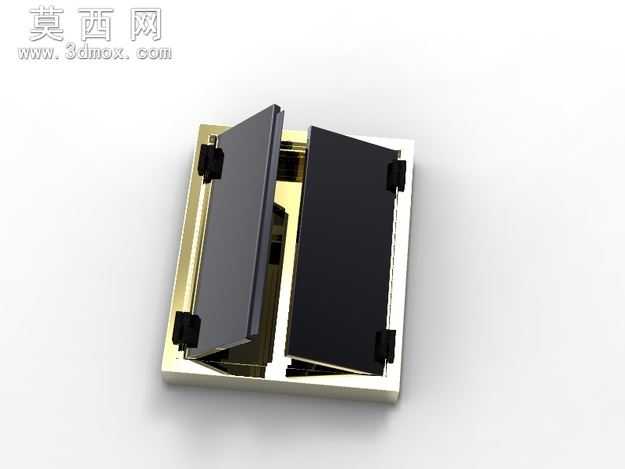

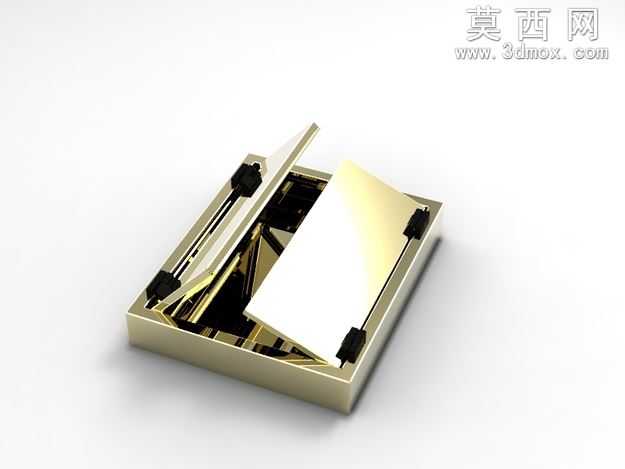

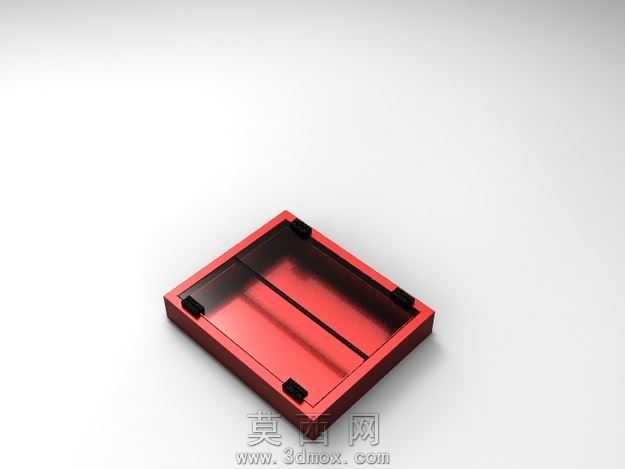

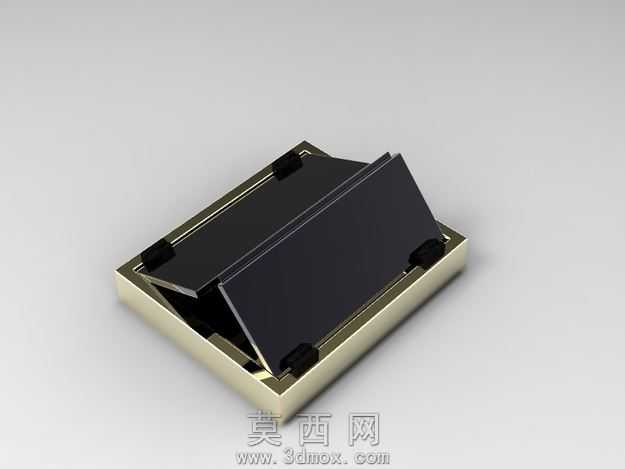

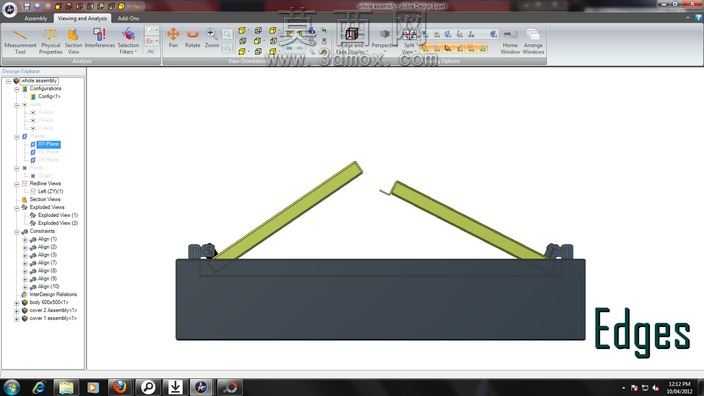

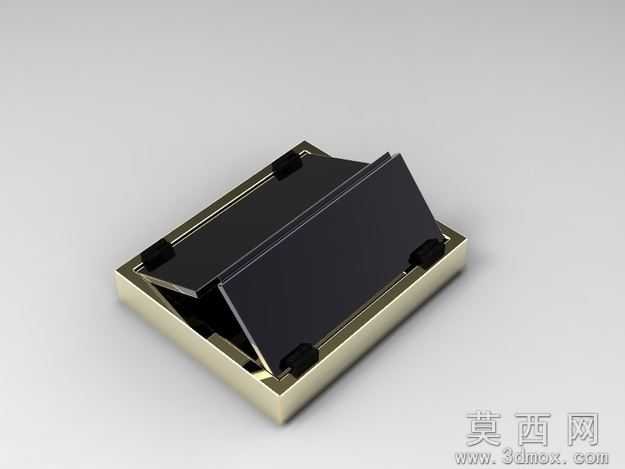

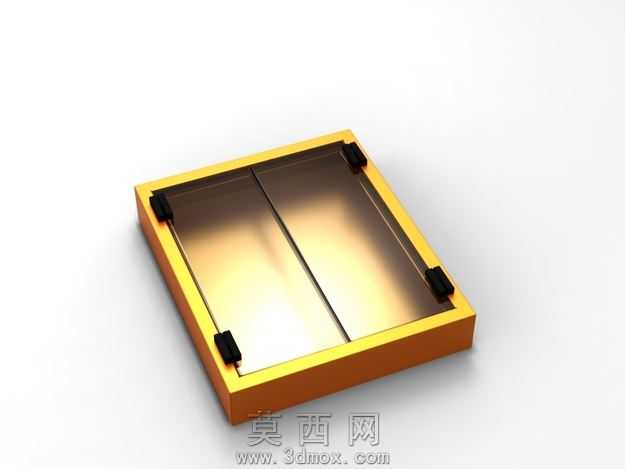

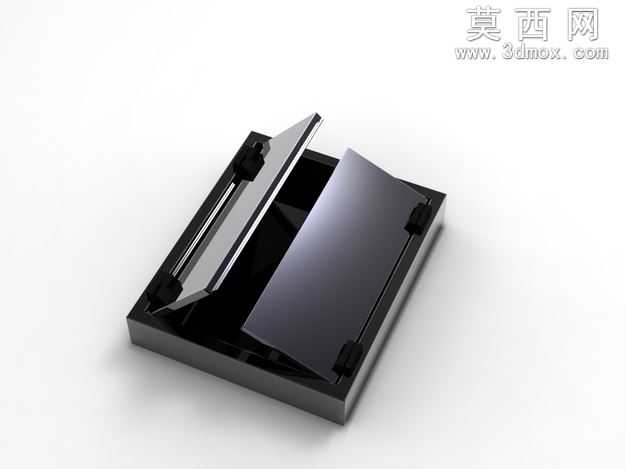

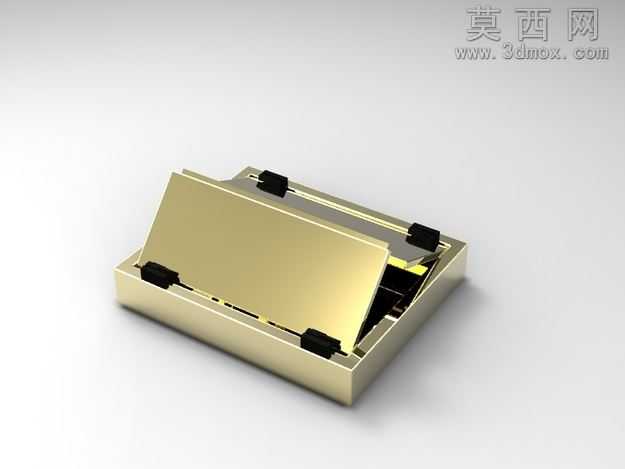

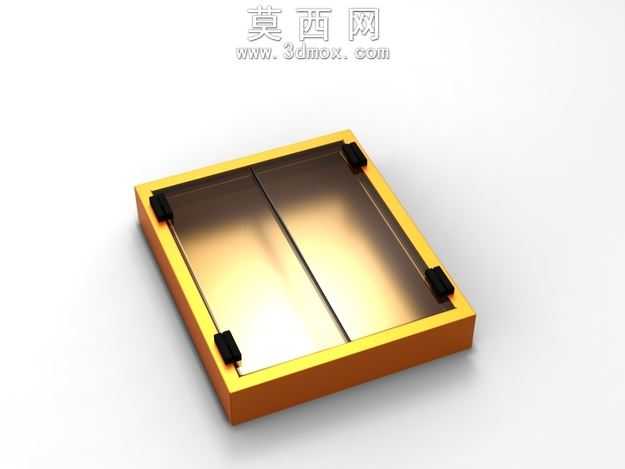

本作品为一款尺寸规格600x500mm的翻盖式金属收纳盒三维设计，建模阶段采用参数化建模逻辑，对盒体的每一处结构尺寸做了关联约束，确保后续调整长宽高参数时，配套的翻盖、连接卡扣、内部支撑结构可同步完成尺寸适配，无需重复绘制特征。盒体主体采用钣金折弯工艺对应的建模方式，先绘制基础钣金轮廓，再依次添加折弯、压边、倒角特征，还原真实钣金加工的成型逻辑，盒体边缘做了内卷边处理的结构设计，既可以提升盒体整体的结构强度，避免薄金属板边缘划伤使用者，也能让盒体拼接处的贴合度更高，减少拼接缝隙。翻盖与盒身的连接部位设计了隐藏式的铰接支撑结构，搭配两端的黑色限位卡扣，翻盖开启后可稳定维持在固定开合角度，不会出现随意滑落的情况，卡扣结构做了卡扣配合公差的细节建模，模拟真实装配时的过盈配合状态，确保卡扣卡合后具备足够的紧固力，不会因轻微晃动松脱。材质渲染阶段，盒体主体赋予了拉丝金属材质，调整了金属粗糙度、反射率参数，还原哑光金属的质感，边缘的卡扣、铰接部件赋予了硬质工程塑料材质，通过调整材质的漫反射、高光参数，区分金属与塑料部件的视觉差异，场景内添加了柔和的环境光与定向补光，渲染出的效果图清晰展现盒体的结构层次与材质质感，盒体内部还设计了交叉式的金属支撑筋结构，提升盒体承重能力，避免盛放较重物品时盒底出现变形，整体结构设计兼顾实用性与工艺可行性，所有结构特征均匹配常规五金加工的工艺要求，无无法落地的异形结构设计。
