剑鱼FPV无人机机载相机倾斜调节机构

　　这套倾斜调节机构专为固定翼FPV航模的前置机载成像模块设计，核心解决飞行过程中不同飞行姿态下的视角调整需求，适配飞翼布局的剑鱼类固定翼航模的机头内部安装空间，无需对原有航模机身结构做破坏性切削即可完成装配。从实际飞行场景来看，固定翼FPV在平飞、大角度爬升、俯冲阶段的机身俯仰角度变化幅度大，固定安装的相机要么在平飞时视角过度朝下无法观察前方空域，要么在爬升时视角被机头遮挡丢失前方视野，这套倾斜机构通过舵机驱动的摆动结构，可在飞行过程中实时调整相机的俯仰角度，让飞手始终获得合适的前方视野，同时也能在特定拍摄需求下调整视角完成对地取景。

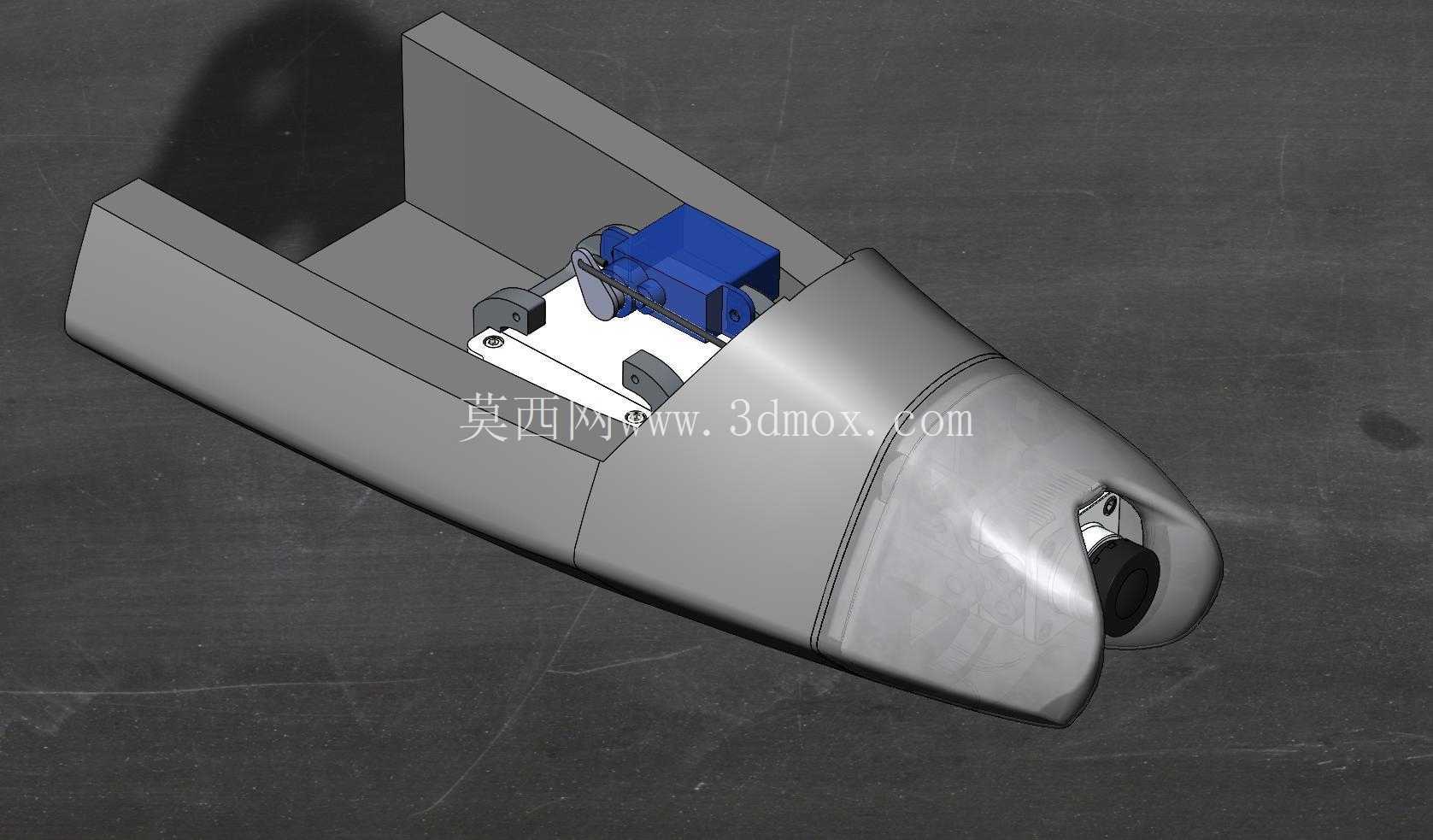

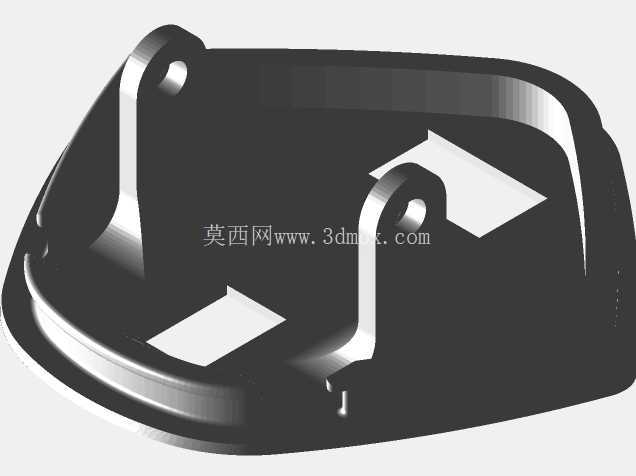

　　整个机构的结构分为三个核心部分，分别是与机身蒙皮贴合的安装基座、舵机固定支架、相机安装摆动座。安装基座的外形完全匹配剑鱼飞机机头内部的型腔曲面，基座侧边预留的安装孔位对应机身原有加强筋的位置，安装时直接使用微型自攻螺丝即可固定，不会破坏机身的气动外形，基座的整体厚度控制在3mm以内，不会过多占用机头内部本就紧张的设备安装空间，同时基座上设计了走线槽，舵机的信号线、相机的视频传输线可以顺着走线槽布置到机身中部的飞控与图传安装位，避免飞行过程中线材被摆动结构拉扯出现接触不良的问题。

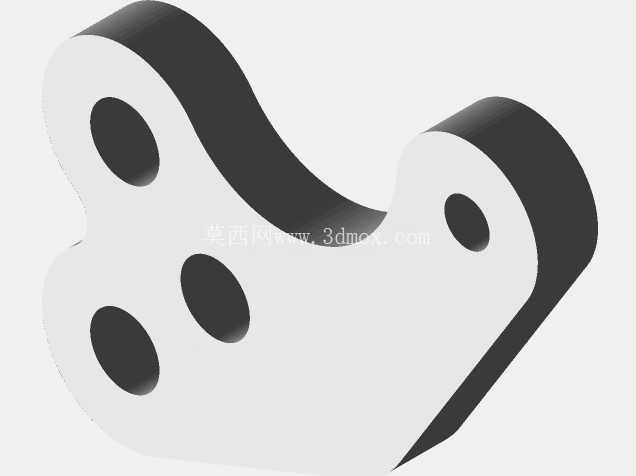

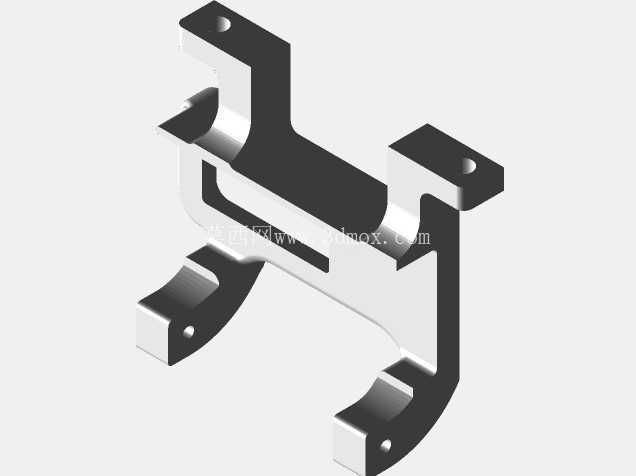

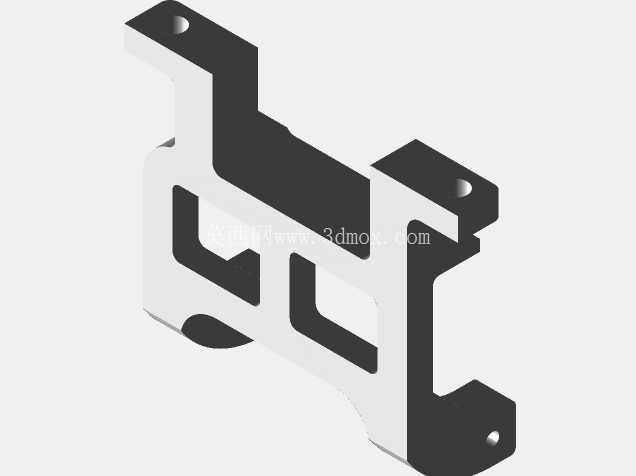

　　舵机固定支架采用立式安装结构，将数字舵机牢牢固定在基座上，支架与舵机的接触面上设计了定位凸台，装配时舵机可以直接卡入凸台完成定位，不需要反复调整舵机的输出轴中心位置，减少装配时的调试工作量。摆动座与舵机输出轴通过花键配合连接，相机安装位的尺寸适配常用的微型FPV相机，安装位上预留了两个M2的螺纹孔，相机可以通过两颗微型螺丝直接固定在摆动座上，不需要额外增加固定绑带或者泡棉胶，避免飞行过程中相机出现移位导致视角偏移。摆动座的转动角度范围经过限位设计，最大向上倾斜角度为35度，最大向下倾斜角度为20度，完全覆盖固定翼航模飞行过程中的视角调整需求，同时限位结构可以避免舵机超行程转动导致的结构卡死或者舵机烧损问题。

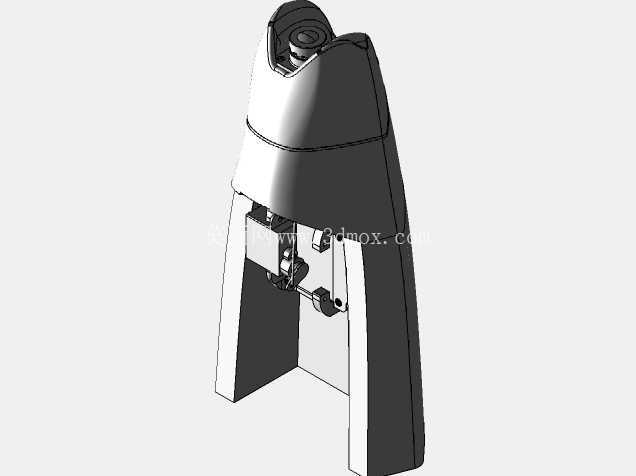

　　从安装边界来看，整个机构装配完成后的总重量仅3.7g，不会给机头增加过多的负载，避免航模出现头重需要额外在尾部增加配重的问题，机构的整体外轮廓完全处于机头整流罩的内部空间内，摆动座在全角度转动过程中不会与机头的透明整流罩发生干涉，转动过程中没有多余的结构突出到机身外部，不会破坏整机的气动外形。结构的所有活动连接处都设计了微小的间隙，避免温度变化导致塑料件膨胀出现转动卡滞的问题，同时摆动座与基座之间预留了0.5mm的间隙，飞行过程中即使有轻微的振动也不会出现两个零件摩擦产生异响或者影响舵机响应速度的问题。

　　在实际使用过程中，这套机构可以直接接入航模的接收机空余通道，飞手可以通过遥控器上的旋钮或者拨杆实时控制相机的倾斜角度，不需要额外增加控制板或者独立的驱动模块，接线逻辑简单，适配市面上绝大多数的FPV固定翼航模的电控系统。机构的所有受力部位都做了加厚处理，比如舵机输出轴与摆动座的连接位置厚度增加到2mm，安装基座与机身连接的孔位周围做了加强筋设计，能够承受飞行过程中的机动过载，不会在做横滚、筋斗等机动动作时出现结构断裂或者变形的问题。相机安装位的前方设计了微小的遮光檐，避免飞行过程中阳光直射镜头产生眩光影响飞手的视野判断，遮光檐的高度经过反复调整，不会在相机的成像画面中出现黑边，同时能有效遮挡从上方斜射的光线。
