四缸发动机用四合一排气歧管结构

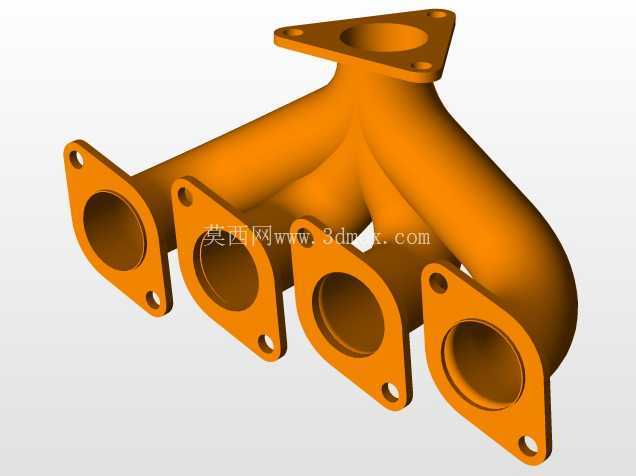

　　在四缸往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气道与下游排气后处理装置的核心导流部件，其结构设计直接影响发动机的排气效率、各缸排气干涉程度、排气背压水平，甚至会关联到发动机的充气效率与动力输出特性。这款四缸排气歧管采用四合一汇聚式结构，四个进气法兰分别对应直列四缸发动机的四个气缸排气口，将各缸排出的高温高压废气逐步汇聚到单一出口端，输送至三元催化器、消声器等后续排气组件。

　　从实际装车应用场景来看，这类歧管多用于小排量直列四缸乘用车发动机，也可适配同结构的固定式内燃机动力单元，安装位置紧贴气缸盖排气侧，工作环境长期处于600-900摄氏度的高温工况，同时需要承受发动机运行带来的振动、排气脉冲带来的交变压力载荷，因此结构设计上首先要保证连接的密封性与结构刚度。四个进气端均采用带螺栓过孔的菱形法兰结构，每个法兰设置两个安装孔，孔位与气缸盖排气道周边的螺纹孔位置精准匹配，安装时通过螺栓压紧密封垫片，实现各缸排气道的独立密封，避免相邻气缸之间出现排气串气的问题，减少排气干扰对各缸扫气效率的影响。

　　设计过程中，歧管的支管走向采用了不等长逐步汇聚的布局，在有限的发动机舱安装空间内，尽可能平衡各缸支管的长度差，降低各缸排气脉冲在汇聚段的相互干涉，避免某一缸排气时产生的背压倒灌进相邻处于排气末期的气缸，减少缸内残余废气量，保证新鲜充量的充分进入。支管的弯曲半径经过反复校核，既避免出现过小的弯折导致排气流通截面突变、增加局部排气阻力，也控制了整体的外廓尺寸，避免与发动机舱内的其他附件、防火墙、散热管路等部件发生安装干涉。汇聚后的出口端采用三角形三孔安装法兰，对应下游排气管道或者三元催化器入口的安装接口，法兰面的平面度在设计时提出了严格的形位公差要求，保证高温工况下连接面不会出现翘曲漏气。

　　从安装边界来看，四个进气法兰的端面处于同一平面，整体贴合气缸盖的排气侧安装面，法兰上的安装孔位公差按照H7级精度设计，保证装配时螺栓能够顺利穿入，不会出现强制装配带来的附加应力。歧管的管壁厚度根据不同区域的温度场与应力场分布做了差异化设计，靠近法兰的高温区域适当增加壁厚，提升抗热变形能力，支管中段在保证结构强度的前提下控制壁厚，降低整体重量，减少发动机的附属载荷。支管与法兰的连接位置采用圆弧过渡结构，避免直角连接处出现应力集中，在发动机冷热交变的工作循环中，减少热疲劳裂纹的产生概率，提升部件的使用寿命。

　　在实际功能实现上，这款歧管除了基础的废气导流作用，其内壁的光滑过渡设计能够减少排气气流的沿程阻力，降低整体排气背压，帮助发动机在高转速工况下更顺畅地排出废气，提升动力响应速度。同时，汇聚式的结构能够让各缸排出的废气在出口端形成稳定的气流，便于下游氧传感器准确检测排气中的氧浓度，为发动机电控系统提供精准的空燃比反馈信号，保证空燃比控制精度，提升尾气排放控制效果。设计时还充分考虑了拆装维护的便利性，所有法兰的安装螺栓位置都预留了足够的扳手操作空间，不需要拆卸周边其他附件就可以完成歧管的拆装更换，降低后期的维护成本。
