航空涡扇喷气发动机前端结构三维建模

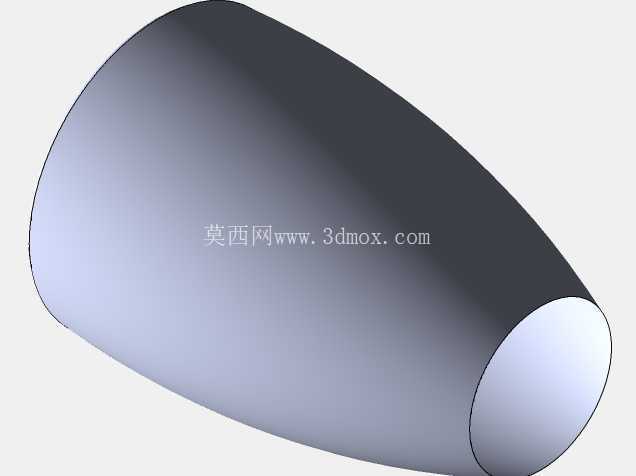

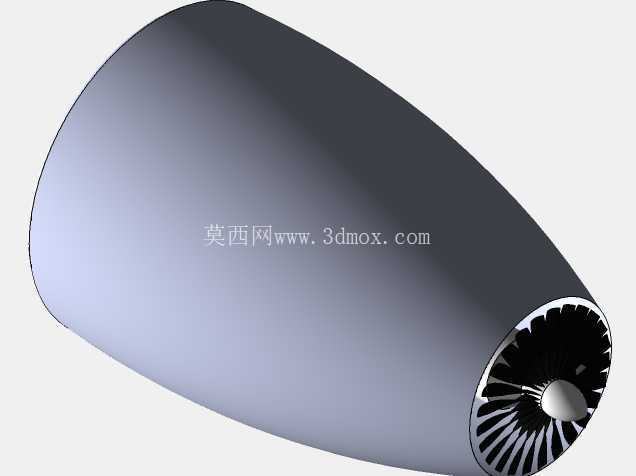

　　航空喷气发动机作为飞行器动力核心单元，其前端进气与风扇段的结构设计直接影响整机进气效率、推力输出表现与运行稳定性，在民用干线客机、军用战术飞机、小型通航飞行器动力系统中均承担核心功能，该段结构需要在高速来流条件下完成气流整流、动能初步转换，同时兼顾结构轻量化与极端工况下的强度冗余。本次建模还原的是涡扇类喷气发动机的前端进气整流罩与一级风扇转子组件，从结构设计逻辑来看，进气整流罩采用流线型椭球回转曲面构型，曲面曲率沿轴向连续过渡，从前端驻点位置开始逐步扩张至风扇机匣对接端面，能够有效降低高速来流的附面层分离风险，减少进气道内的气流紊流度，为后续风扇叶片提供均匀的入流条件，避免因进气畸变导致的叶片振动、喘振等故障问题。

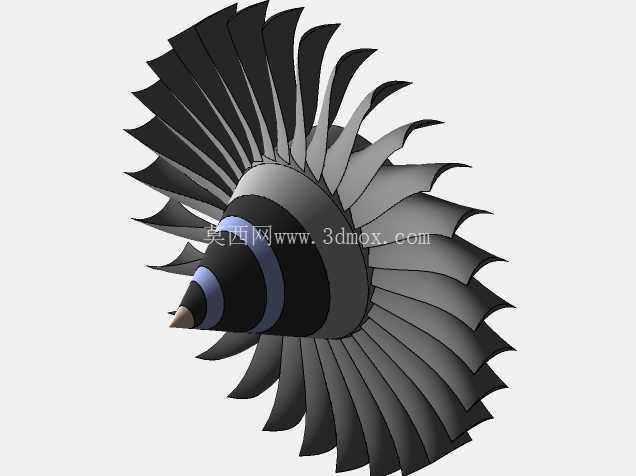

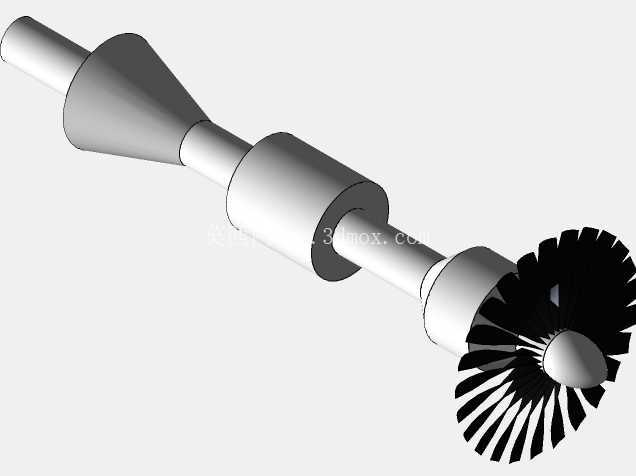

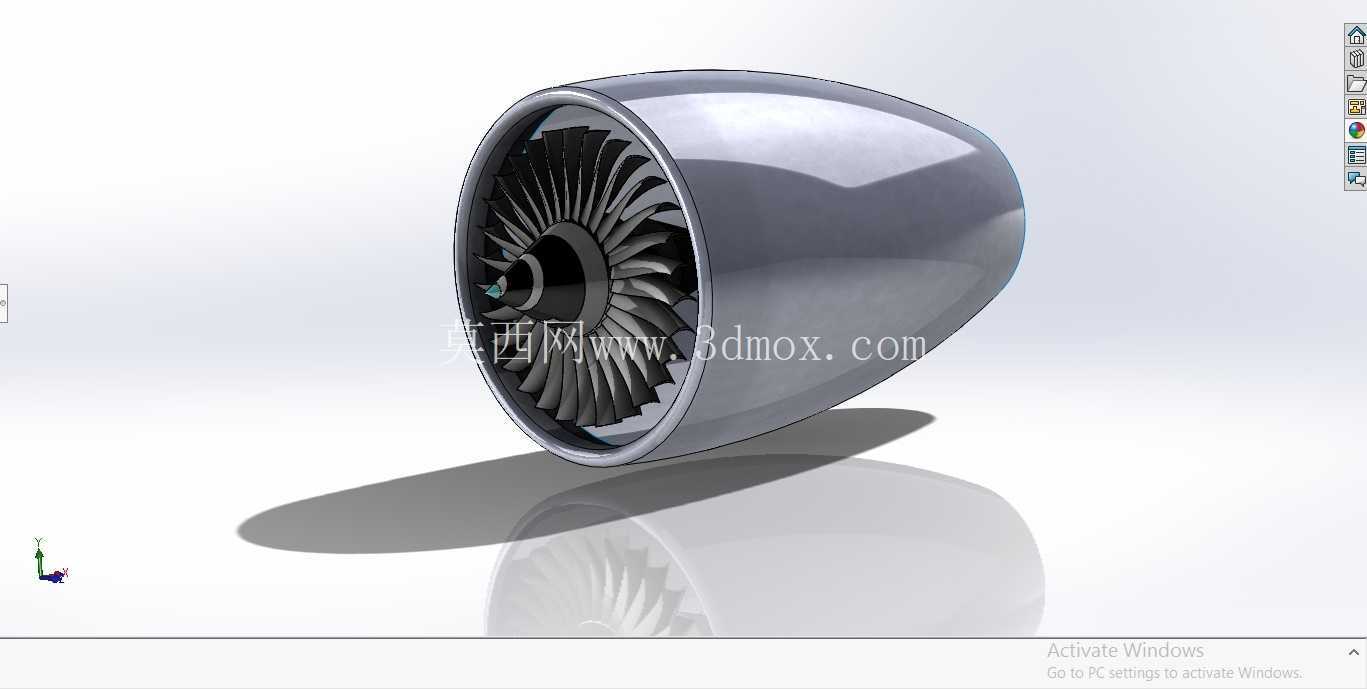

　　风扇转子部分采用宽弦叶片布局，叶片沿轮盘周向均匀排布，叶型截面沿叶高方向存在连续的扭角变化，适配不同半径位置的线速度差异，保证各叶高截面的气流攻角处于最优区间，提升风扇段的压比与做功效率；叶片根部采用燕尾型榫头结构与轮盘榫槽配合，满足高速旋转下的离心力承载要求，同时便于后期维护过程中的单叶片更换作业。从安装边界来看，该前端组件的后端对接面设置有均匀分布的连接止口与安装孔位，可与后续的压气机机匣、核心机段实现精准定位装配，整体外廓尺寸匹配对应推力等级发动机的舱段安装空间，整流罩外壁面预留有传感器安装座接口，可加装总压、总温测量探头用于飞行状态下的进气参数监测。

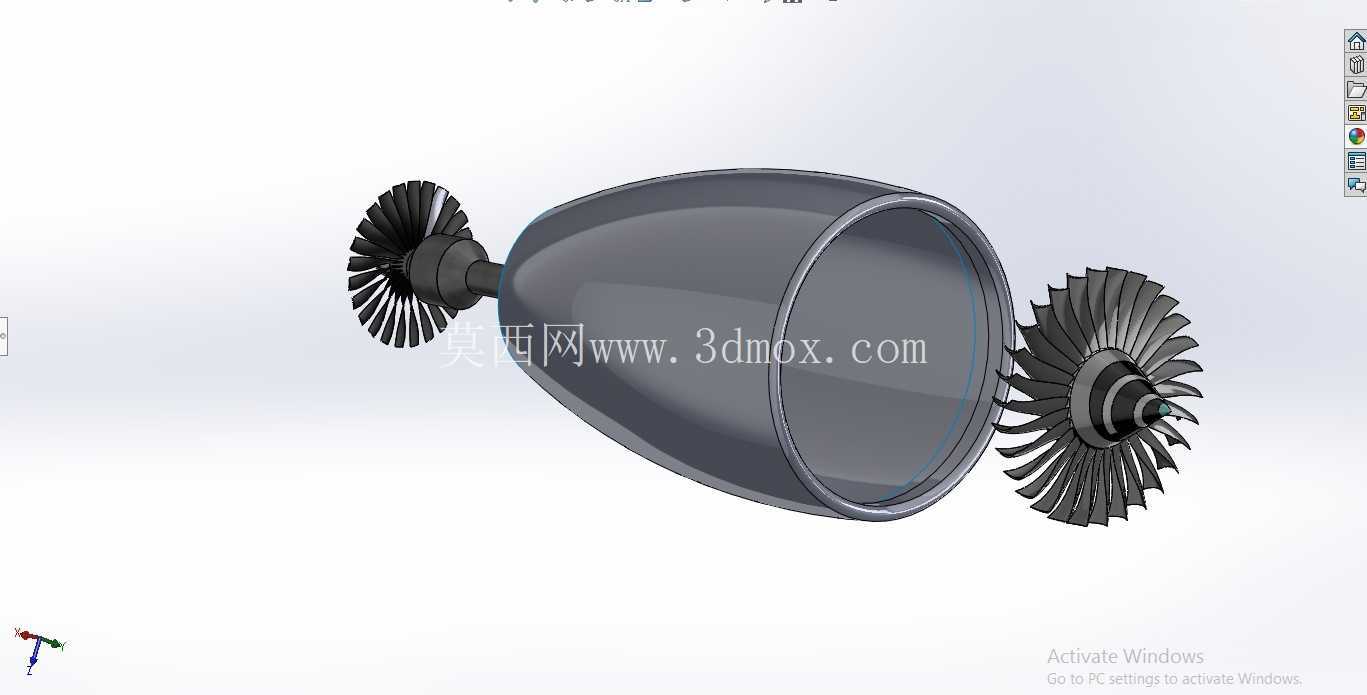

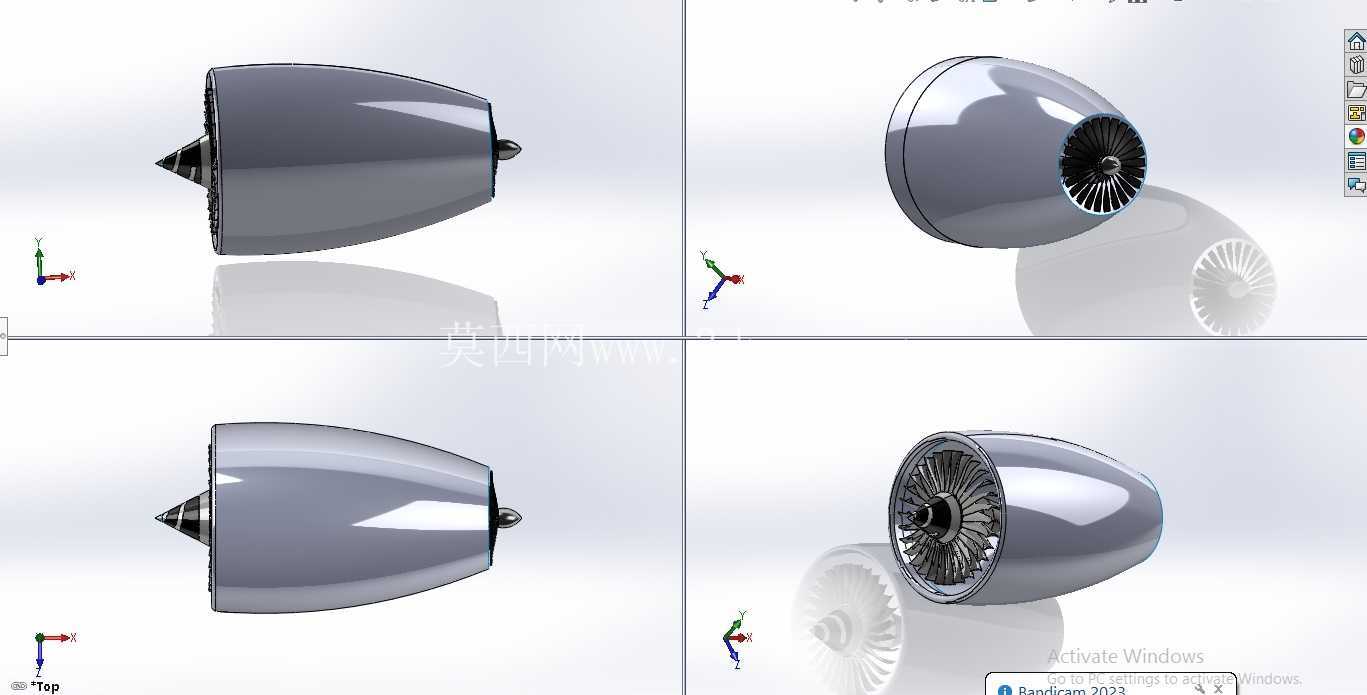

　　建模过程中优先采用草图驱动曲面构建的方式完成整流罩外曲面生成，通过多组截面轮廓线放样得到连续光滑的回转曲面，再通过加厚命令生成薄壁壳体结构，兼顾气动外形精度与结构重量控制；风扇叶片部分先构建不同叶高位置的翼型截面草图，通过曲面放样得到叶片实体，再对叶根、叶顶位置做倒圆处理消除应力集中，最后通过圆周阵列完成整圈叶片的排布，所有配合面均按照实际装配公差要求设置配合约束，完成整体装配后可直接用于干涉检查、运动仿真或气动性能初步分析。

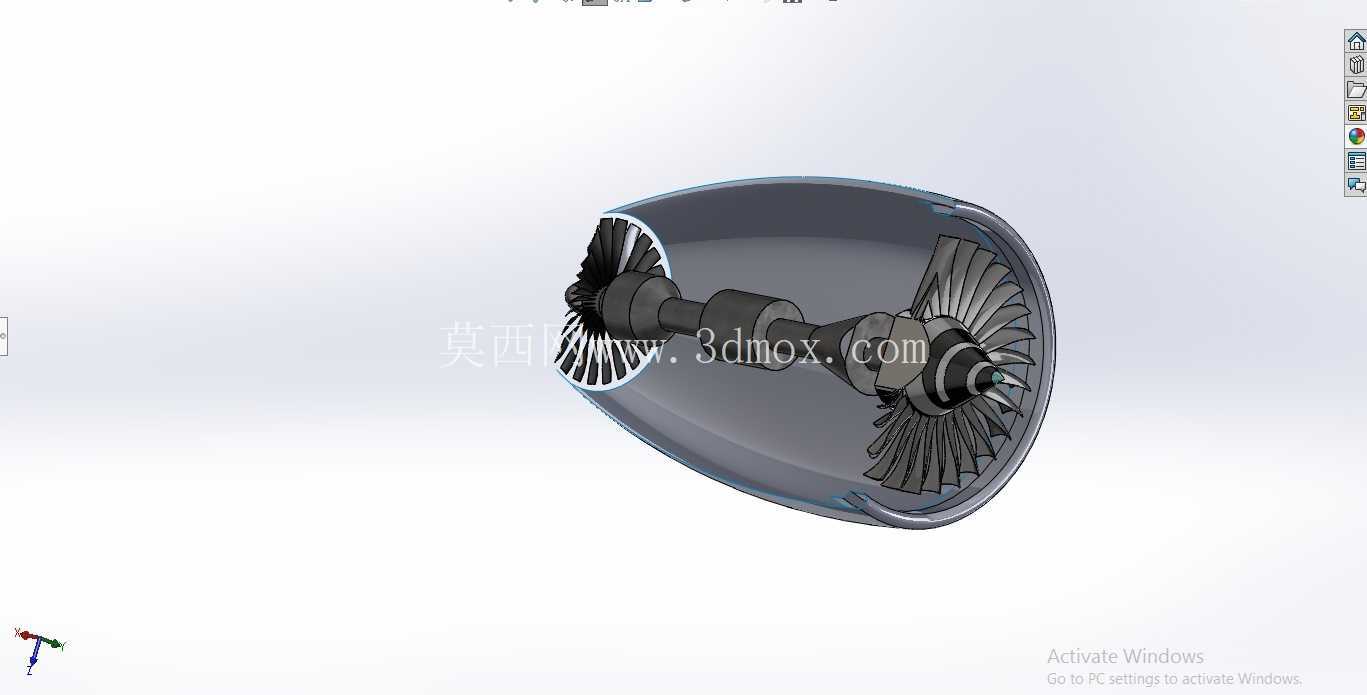

　　在实际工程应用中，这类前端结构的设计需要反复迭代曲面曲率与叶片叶型参数，平衡进气效率、结构强度、重量控制三者的关系，既要保证高速飞行时的进气总压恢复系数达标，也要确保叶片在鸟撞、结冰等极端工况下的结构完整性，同时还要考虑加工工艺性，整流罩的曲面成型、叶片的精密铸造与数控加工都需要三维模型提供精准的几何基准，该建模成果可作为航空动力类课程设计、发动机结构原理演示、相关零部件改型设计的基础参考模型，帮助设计人员直观理解涡扇发动机前端的结构组成与装配逻辑，也可用于虚拟仿真教学场景下的结构拆解演示，让学习者清晰掌握各部件的连接关系与功能定位。
