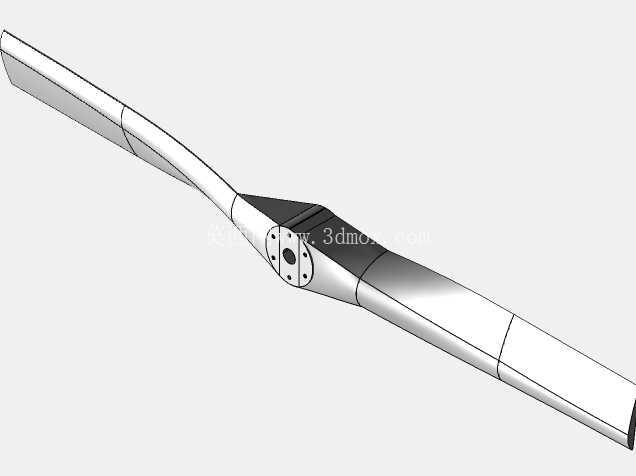

Rotax503动力配套两叶螺旋桨结构

　　在轻型通航飞行器、动力滑翔伞、小型无人靶机这类低空轻载动力场景里，Rotax系列活塞发动机的配套推进部件一直是结构设计里容易被忽略但直接影响动力效率的核心环节，这款适配Rotax503发动机的两叶螺旋桨，从结构匹配到气动外形都完全贴合该款两冲程发动机的输出特性。先从安装边界说起，桨毂中心的法兰安装面做了等分螺栓孔布局，孔位公差完全匹配Rotax503发动机输出轴端的安装法兰尺寸，安装面预留的沉孔深度刚好覆盖螺栓头的伸出量，不会在装配后出现螺栓突出剐蹭发动机整流罩的问题，桨毂与桨叶衔接的过渡段做了圆滑的变截面处理，既避免了直角结构带来的应力集中，也能降低桨根位置的气流紊流。

　　从实际用途来看，这款螺旋桨承担的是把发动机曲轴输出的旋转扭矩转化为轴向推力的核心作用，针对Rotax503发动机在中高转速区间的扭矩输出特性，桨叶的翼型截面从根到尖做了连续的扭角变化，靠近桨根的位置翼型厚度更大、扭角更高，适配桨根位置较低的线速度，能在低转速阶段就提供足够的初始推力，避免发动机起步阶段负载过大出现憋转熄火的问题；靠近桨尖的位置翼型厚度逐渐收薄、扭角逐步降低，适配桨尖位置更高的线速度，减少高转速下的桨尖激波阻力，把发动机的输出功率尽可能多的转化为有效推力。

　　设计思路上没有追求复杂的变距结构，整体采用定距桨的结构形式，一方面是适配Rotax503发动机本身的定速输出特性，不需要额外的变距操纵机构来增加整体重量，对于轻型飞行器来说，每减少一克无效结构重量都能提升有效载荷，定距结构的桨叶整体一体成型的结构形式，也减少了活动连接部件带来的维护需求，在野外起降、复杂气象飞行的场景下，更少的活动部件意味着更低的故障概率。桨叶表面的分型线位置做了顺气流方向的布局，不会在桨叶表面形成垂直于气流方向的凸起，避免打乱翼型表面的附面层气流，降低飞行过程中的气动噪音。

　　从尺寸适配的角度来说，两叶对向布局的桨叶整体回转直径经过匹配计算，刚好适配Rotax503发动机50马力级别的输出功率，不会出现直径过大导致发动机负载超标的问题，也不会因为直径过小导致推力不足，桨叶的弦长从根到尖逐步收窄，在保证结构强度的前提下尽可能降低桨叶自身的转动惯量，发动机在油门快速变化的时候，螺旋桨的转速跟随性更好，不会因为转动惯量过大导致发动机响应迟滞。桨毂中心的定位孔与发动机输出轴的配合公差采用过渡配合，装配的时候不需要额外的修配就能保证同轴度，减少高速旋转过程中的振动量，避免振动传递到发动机曲轴导致轴承异常磨损。

　　在实际应用场景里，这款螺旋桨除了适配载人轻型动力三角翼、动力滑翔伞之外，也能适配大载荷的工业级固定翼无人机，在农林植保、地理测绘这类低空作业场景下，稳定的推力输出能保证飞行器在搭载作业载荷的时候依然有足够的动力冗余，应对低空紊乱气流的干扰。桨叶的结构强度设计上，针对飞行过程中可能遇到的气流冲击、微小异物撞击做了冗余设计，桨叶前缘的厚度比同尺寸的普通航模桨更高，在碰到空气中的浮尘、细小雨滴的时候不会出现前缘凹坑或者结构损伤，延长户外作业的使用寿命。

　　很多刚接触轻型飞行器设计的工程师在选螺旋桨的时候，往往只看安装孔位和直径，忽略桨叶扭角与发动机输出曲线的匹配，这款适配Rotax503的螺旋桨在设计阶段就结合了该款发动机的万有特性曲线做了匹配，在发动机常用的巡航转速区间，螺旋桨的推进效率处于最优区间，能在同等燃油携带量下提升续航时间，降低作业过程中的燃油消耗。桨叶与桨毂的衔接位置做了加强结构，避免长时间交变载荷作用下出现桨根断裂的问题，连接位置的圆角过渡经过应力仿真验证，最大应力点的安全系数满足航空类部件的设计要求，即使在发动机满负荷连续运转的工况下，也不会出现结构疲劳损伤。
