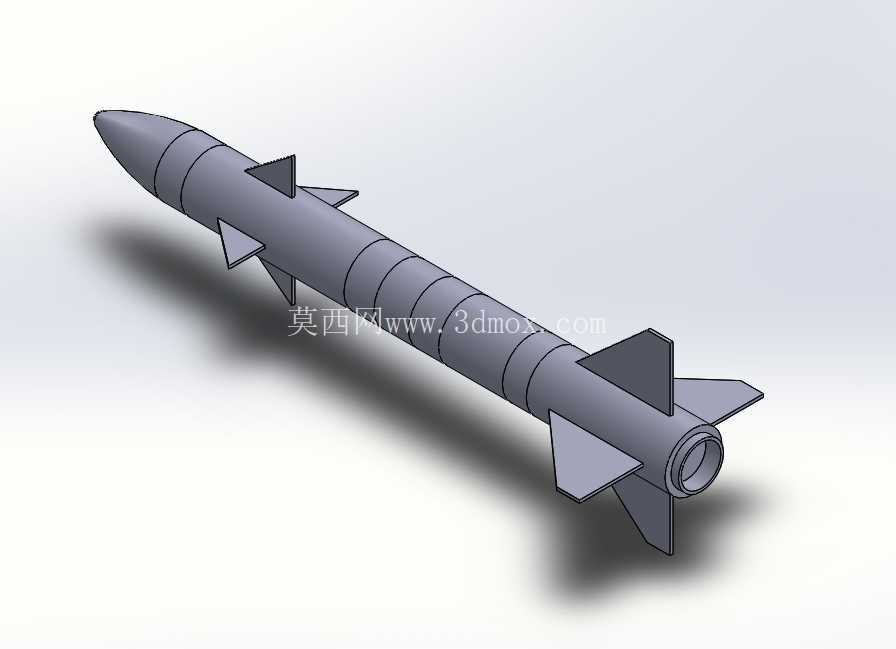

空对空战术导弹弹体结构三维数模

　　该弹体结构模型围绕近距空对空作战场景的实际使用需求展开设计，整体采用轴对称旋成体气动布局，适配高速飞行过程中的减阻要求，弹身主体为等直径圆柱段搭配头部锥形整流罩，头部锥角经过气动优化，能够在跨音速飞行阶段有效降低激波阻力，同时为导引头预留足够的内部安装空间。弹身沿轴向设置多组翼面，头部附近布置的小型切尖三角翼为反安定面，用于调整全弹的静稳定度，提升机动飞行过程中的操纵响应速度；弹身中部的梯形翼为升力面，在大攻角机动状态下能够提供足够的涡升力，避免翼面失速；尾部呈十字形布置的四片全动舵面，与弹身内部的操纵机构安装位匹配，可通过偏转实现飞行姿态的俯仰、偏航与滚转控制，舵面转轴位置经过重心配平计算，能够有效降低操纵力矩需求，适配小型伺服舵机的输出扭矩范围。

　　弹体尾部设置的收敛段与喷管安装位，匹配固体火箭发动机的安装接口，收敛段的内径过渡平滑，能够减少发动机燃气排出过程中的流阻损失，喷管端面与弹身尾部端面齐平，避免在挂机状态下与载机挂架产生干涉。从安装边界来看，弹体整体径向最大尺寸为中部弹身直径，所有翼面的展长均控制在挂机挂架的允许包络范围内，弹身表面设置的两处吊挂凸耳位置，经过重心配平计算，与弹体实际重心位置重合，能够保证挂机飞行过程中挂架受力均匀，不会产生额外的偏载力矩。弹身内部沿轴向划分出导引头舱、战斗部舱、发动机舱、舵机舱四个独立舱段，各舱段之间通过法兰止口结构连接，止口配合面的公差设计能够保证舱段对接后的同轴度要求，避免因舱段错位带来的气动偏心问题。

　　各舱段的内部安装空间均预留了足够的设备安装余量，导引头舱的锥形内壁能够适配不同直径的雷达或红外导引头组件，战斗部舱的圆柱段空间可满足破片式战斗部的安装尺寸要求，发动机舱的长度匹配常规单室双推力固体火箭发动机的装药长度，舵机舱内部预留了伺服舵机、传动连杆、控制电路板的安装位置，同时在舱壁上设置了走线槽，方便各舱段之间的线缆连接。翼面与弹身的连接采用插入式榫卯结构，翼根处的定位凸台能够与弹身上的安装槽精准配合，保证翼面安装后的掠角与安装角符合气动设计要求，避免因安装误差带来的气动阻力增加与飞行姿态偏移。舵面与操纵机构的连接位设置了防松结构，能够承受大过载机动状态下的气动载荷，避免舵面在飞行过程中出现松动或偏转角度偏差。

　　整个弹体的外形曲面均采用G2连续过渡，没有尖锐的棱角或突变的曲面，既能够保证飞行过程中的气流平顺附着，也能够降低加工制造过程中的工艺难度，弹身表面的蒙皮分块线沿轴向布置，与实际产品的蒙皮拼接位置一致，可用于后续的结构强度仿真与工艺性验证。在实际使用场景中，该结构可作为机载武器挂载方案验证的基础数模，用于检查载机挂架与弹体的干涉情况，也可用于气动仿真计算的基础模型，验证不同飞行马赫数、不同攻角状态下的弹体气动力参数，还可作为教学演示模型，用于讲解战术导弹的基本结构组成与气动布局设计逻辑。设计过程中充分考虑了结构的工艺性，所有翼面均采用等厚度翼型设计，降低了钣金成型或机加工的难度，弹身各舱段的连接法兰均采用标准螺栓孔布置，能够适配通用紧固件的安装要求，减少特殊定制零件的使用，整体结构在满足气动性能与功能要求的前提下，尽可能简化了结构复杂度，便于后续的迭代优化与改型设计。
