六旋翼航拍无人机机架结构设计

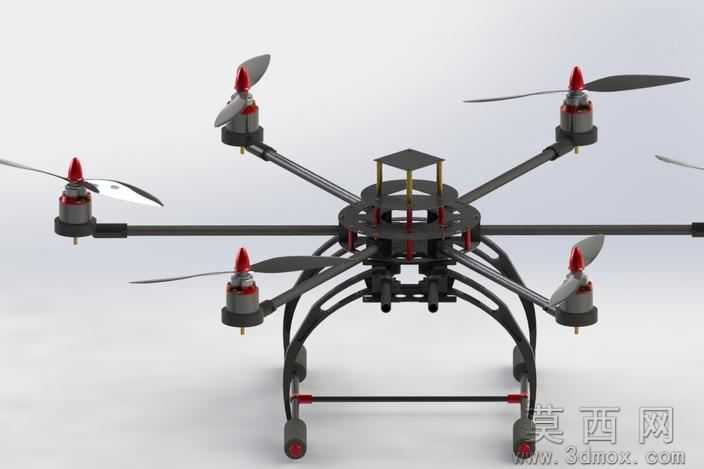

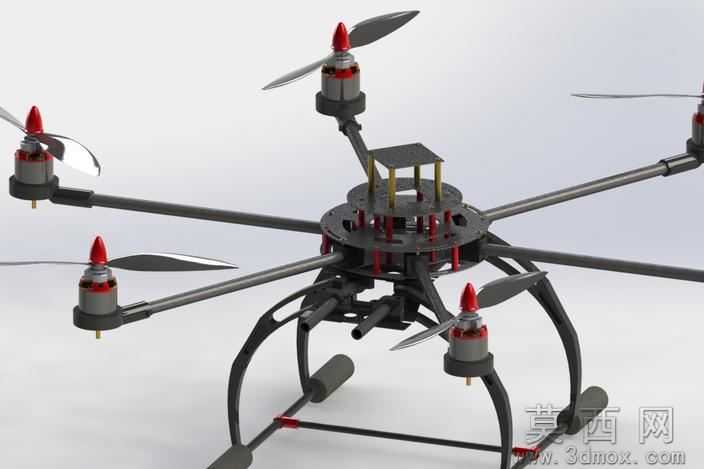

本作品为六旋翼无人机机架三维设计方案，采用三维建模软件完成全参数化结构搭建，整体围绕轻量化与结构强度平衡的核心思路展开设计。机架主体采用中心对称布局，中心承载盘为双层环形结构，预留飞控、电调、电池等核心元件的安装位，中心区域设置立柱支撑结构，既保证上下层板的连接刚性，又预留出充足的走线空间，避免线路干涉旋翼运转。六根机臂采用等角度放射状排布，每根机臂与中心盘采用快拆式连接结构设计，既保证机臂与中心盘的连接同轴度，又方便后期运输收纳与故障部件更换，机臂末端设置电机安装座，适配标准无刷电机的安装孔位，安装座上方预留螺旋桨的安全运转间隙，避免桨叶与机架结构发生剐蹭。起落架采用弧形弯臂结构设计，通过横向连接杆实现两侧起落架的刚性连接，起落架底部设置缓冲脚垫，可在降落时吸收冲击能量，保护机身搭载的电子元件与任务载荷，起落架的高度经过精准测算，既保证机身下方有充足的载荷安装空间，又避免整机重心过高影响飞行稳定性。建模过程中对每一处连接结构都做了圆角过渡处理，减少应力集中问题，材质设定上区分了结构件与功能件，机臂、中心盘等承力结构设定为高强度碳纤维复合材质，起落架结构设定为轻量化航空铝合金材质，紧固件等小部件设定为不锈钢材质，渲染阶段还原了不同材质的表面质感，碳纤维的编织纹理、金属的哑光磨砂质感都做了精细化表现，整体结构经过运动干涉校验，所有旋翼运转范围内无结构遮挡，各部件安装位均符合通用航模配件的标准尺寸，可直接用于3D打印制作或数控加工生产，适合作为教育场景下的无人机结构教学案例，也可作为小型航拍、巡检类无人机的基础机架方案使用，整体结构在保证强度的前提下尽可能优化了重量占比，有助于提升无人机的续航时间与载荷能力。
