六旋翼无人飞行器结构设计方案

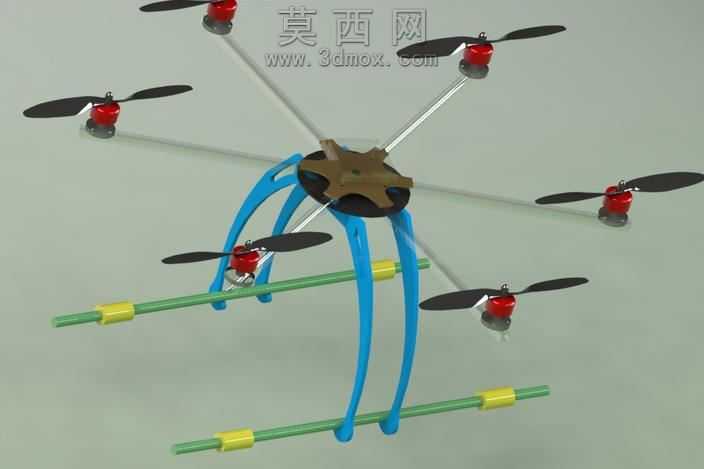

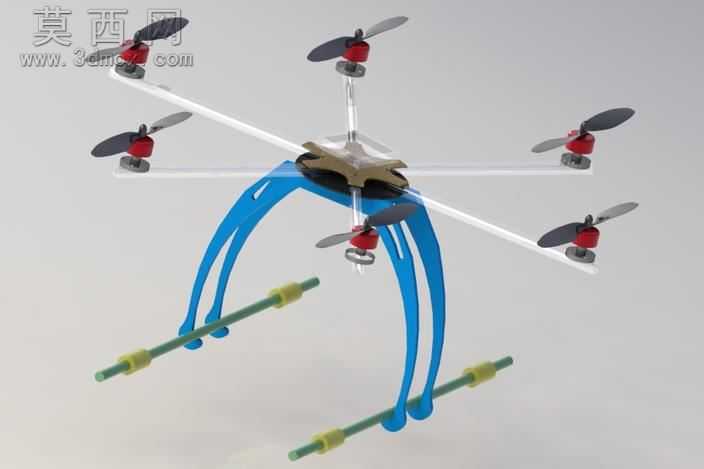

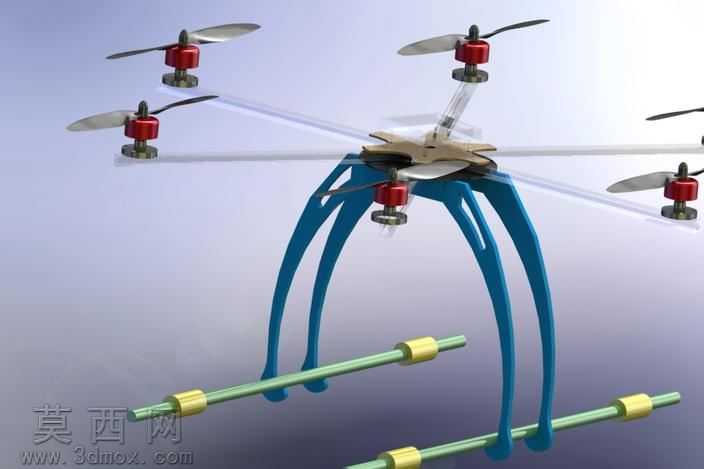

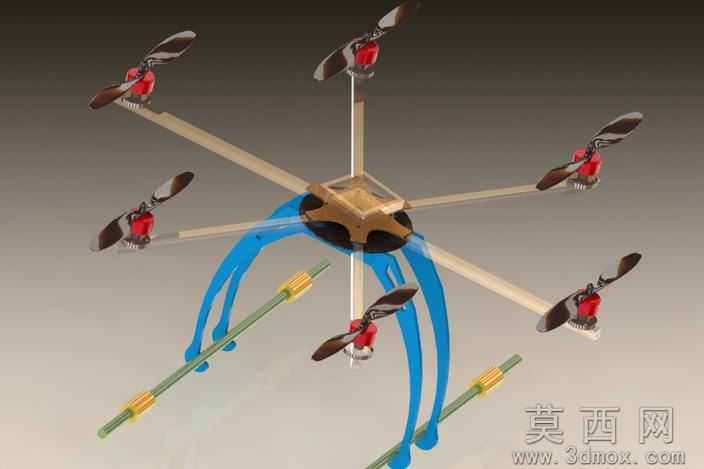

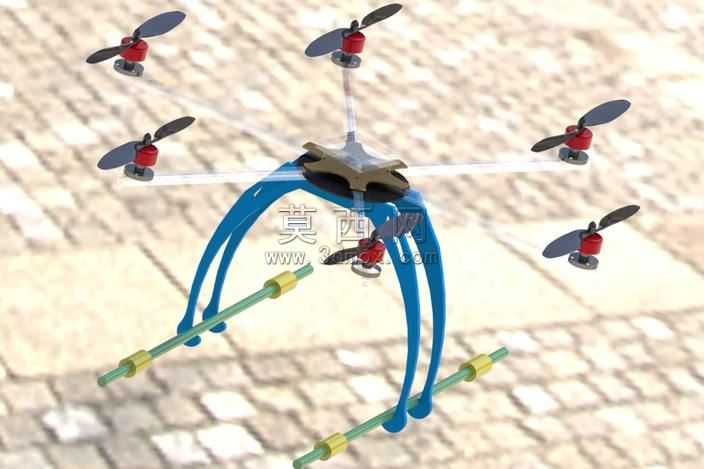

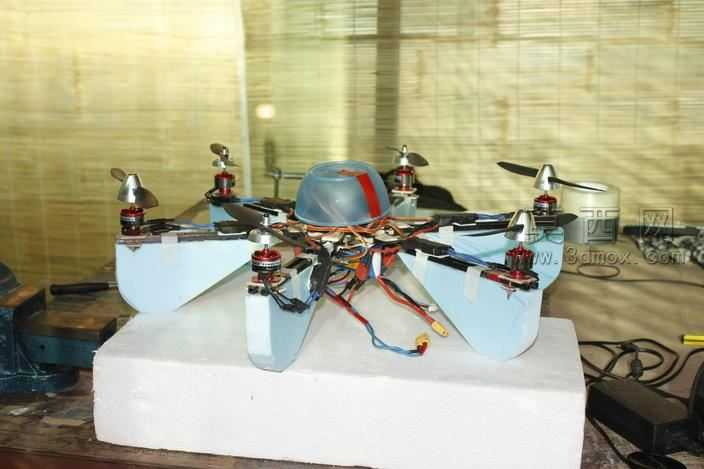

本款六旋翼无人飞行器的三维建模围绕轻量化与高可靠性展开设计，整体采用对称式六轴布局，在三维建模过程中首先完成机架主体的参数化构建，机臂采用等距放射式排布，每相邻机臂夹角为60度，保障飞行过程中动力输出的均衡性，降低单动力单元故障带来的坠机风险。建模阶段针对机臂结构做了轻量化优化，在保证结构强度的前提下削减非受力区域的材料厚度，适配航模飞行的减重需求。动力单元的建模严格匹配微型无刷电机与螺旋桨的装配尺寸，每个机臂末端预留电机安装位与走线槽，机臂内部设计有隐藏式布线通道，可将电调、电机的连接线规整收纳，避免飞行过程中线路外露产生风阻或与螺旋桨发生干涉。中心舱体采用圆弧穹顶造型设计，建模时预留飞控板、电池、信号接收机的安装空间，舱体与机臂的连接部位做了加强筋结构设计，通过有限元受力分析优化加强筋的排布角度与厚度，可承受飞行过程中的机动载荷与降落冲击。材质渲染阶段，机架主体选用哑光浅蓝色轻质复合板材材质，中心舱盖采用半透明磨砂塑料搭配红色装饰条，电机部位做金属亮面质感处理，螺旋桨采用黑色哑光工程塑料材质，整体渲染效果还原实物的材质质感，清晰呈现各部件的装配关系。设计过程中充分考虑组装维护的便捷性，各连接部位采用快拆式卡扣结构建模，无需复杂工具即可完成机臂、动力单元的拆卸更换，中心舱的电池仓采用滑盖式设计，可快速完成电池更换作业。整体建模完成后做了整机干涉检查，确认所有活动部件无碰撞风险，走线空间充足，各部件的装配公差符合3D打印与手工组装的精度要求，可直接用于航模制作的生产参考。
