天行者RC二号遥控航模飞机设计

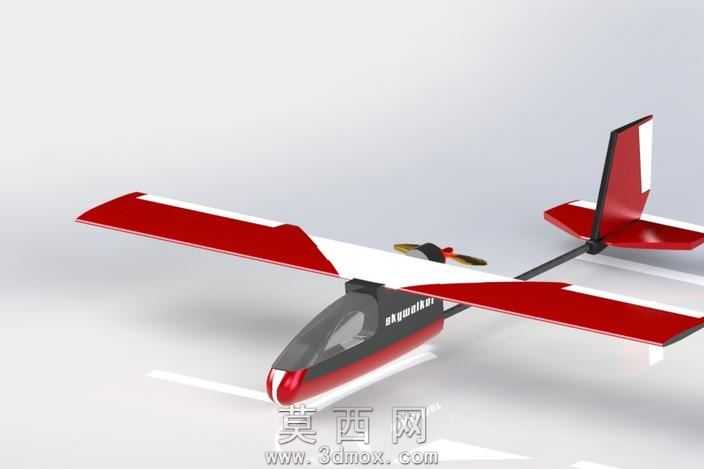

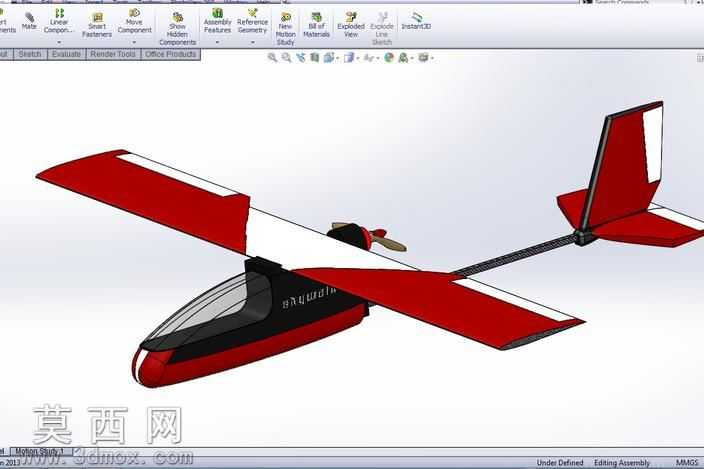

本作品为固定翼遥控航模的三维建模设计，整体采用上单翼常规布局，在三维建模过程中优先保证气动外形的合理性与结构装配的可行性。建模阶段首先完成机身主体的曲面构建，机身采用流线型水滴式座舱设计，曲面过渡顺滑，既降低飞行过程中的空气阻力，也预留了内部电子设备的安装空间，机身前部设置动力安装位，适配前置拉进式动力布局。机翼部分采用矩形平直翼设计，建模时严格把控翼型的厚度与弦长比例，机翼与机身通过碳杆连接杆实现结构连接，既减轻整体结构重量，也保证机翼与机身的连接强度，机翼表面做分色处理，红白色块的分界清晰规整，提升模型的视觉辨识度。尾翼部分采用常规尾翼布局，包含垂直尾翼与水平尾翼，垂尾设置方向舵结构，平尾预留升降舵安装位，尾翼通过细长尾撑杆与机身尾部连接，优化尾翼的气动力矩，提升飞行过程中的姿态稳定性。动力部分搭配两叶螺旋桨，建模时还原螺旋桨的翼型扭转角度，保证动力输出的气动效率。材质渲染方面，机身主体采用亮面红黑配色的蒙皮质感材质，座舱盖使用半透明深色亚克力质感材质，还原真实航模的座舱视觉效果，机翼与尾翼的红色部分采用哑光蒙皮材质，白色部分做轻微反光处理，连接杆采用哑光碳纤维质感材质，螺旋桨采用木质纹理材质，整体渲染效果贴近真实遥控航模的实物质感。设计过程中对原有航模方案的项目实施概要文件做了适配调整，优化了部分微小结构的装配公差，适配220x160规格的螺旋桨安装，整体结构兼顾轻量化与结构强度，既满足航模飞行的结构需求，也具备规整的外观视觉效果，建模过程中所有部件的装配关系清晰，可直接用于后续的3D打印验证或者航模制作参考。
