GX20法兰式圆形航空电连接器结构

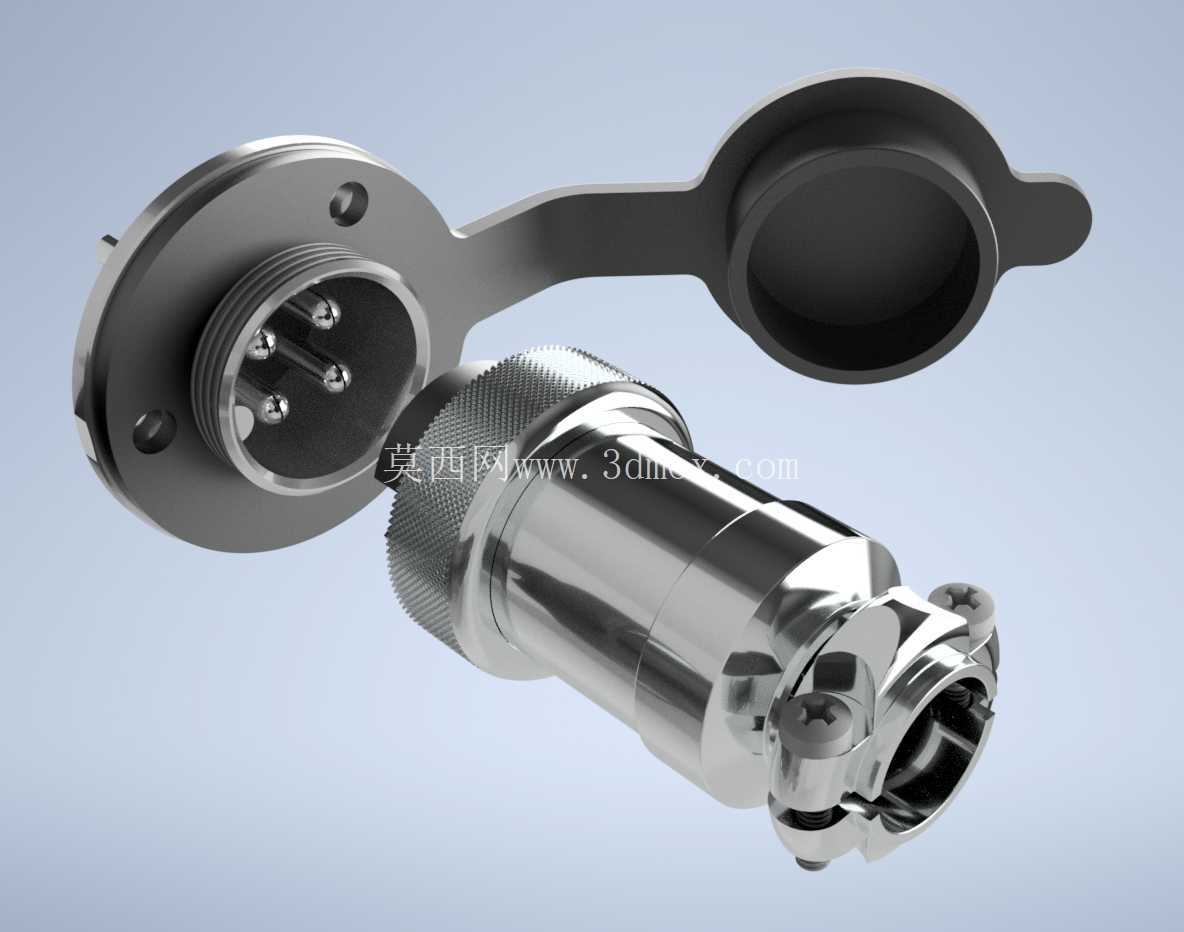

　　这款法兰安装型圆形电连接器，在工业电控、户外机电设备的信号与动力传输场景中应用十分广泛，从机床操作面板的外接信号通路，到户外工程设备的舱体走线连接，再到检测仪器的外接传感线路接驳，都能见到这类结构的身影。不同于螺纹旋合的无固定座连接器，这款产品采用法兰盘作为安装基准，能够直接通过螺栓固定在设备壳体的预留开孔上，安装后不会因为线缆拖拽出现轴向窜动，密封与抗振表现更适配长期固定布设的线路场景。

　　从功能特性来看，这款连接器采用插针与插孔对插的接触结构，插针端面做了圆弧导向处理，对插时不会出现插针剐蹭插孔内壁的问题，多次插拔后接触电阻仍能保持稳定，不会因为接触不良出现信号丢包或者动力传输压降过大的问题。连接器尾部设计了滚花纹理的锁紧套，对插完成后旋转锁紧套即可实现插头与插座的机械锁止，设备运行过程中产生的振动不会导致接头松脱，配套的橡胶防尘盖通过柔性连接臂固定在插座法兰上，接头拔下后可以直接扣合在插座端，避免车间内的金属切屑、户外的粉尘雨水进入插孔内部，造成接触件氧化或者短路故障。

　　设计过程中首先确定的是法兰安装边界，法兰盘上的两个安装孔采用对称布设，孔位间距适配行业通用的20mm规格圆形连接器安装尺寸，设备端只需要按照对应孔位预留M3螺纹孔或者穿螺栓的过孔即可完成安装，不需要额外做定制化的开孔调整，能够直接替换同规格的老旧损坏接头。插座主体与法兰盘为一体化金属结构，外壳采用锌合金镀镍处理，表面粗糙度控制在Ra1.6以下，既能够保证外壳的结构强度，在频繁插拔的场景下不会出现外壳开裂，也能起到电磁屏蔽的作用，减少外界电磁干扰对内部传输信号的影响。插头部分的外壳同样采用金属材质，尾部做了收束结构，可以配套线缆密封圈使用，当线缆从尾部穿入焊接完成后，拧紧尾部压帽即可挤压密封圈抱紧线缆外皮，既可以固定线缆避免焊点受拉脱开，也能实现接头尾部的IP65级防护，适配有淋水、粉尘的户外作业场景。

　　接触件的排布采用等间距圆周布设，插针与绝缘基座之间采用过盈压装的固定方式，不会因为多次插拔出现插针松动后退的问题，绝缘基座选用耐温的酚醛树脂材质，长期工作温度可以覆盖-40℃到85℃的区间，即使在设备舱内临近发热元件的位置安装，也不会出现绝缘基座软化变形的问题。连接防尘盖的柔性臂采用耐老化的橡胶材质，弯折寿命超过万次，长期暴露在户外紫外线环境下也不会出现脆断裂开的问题，不需要额外配备单独的防尘堵头，减少了现场运维的配件管理成本。

　　实际选型使用时需要注意，法兰盘贴合设备壳体的一面需要配套薄橡胶密封垫，避免设备内部的油液、水汽从法兰安装缝隙渗出或者渗入，安装螺栓的拧紧扭矩控制在1.2N·m即可，扭矩过大容易导致法兰盘变形，影响插座与插头的对插同轴度。对插时需要对准插头与插座的定位槽，避免强行插合导致插针弯折，锁紧套旋合到位后会听到轻微的卡扣卡合声，此时接头的机械锁止与电气连接才完全到位。这类连接器的接触件载流量可以达到5A每芯，既可以传输低压控制信号，也可以给小功率的外接传感器、操作手柄提供动力供电，不需要为信号和动力线路分别布设不同的接头，能够有效减少设备面板上的开孔数量，简化设备壳体的加工工序。

　　从建模逻辑来看，整个结构的装配基准为插座法兰的安装端面，所有零件的轴向尺寸都以该端面为基准进行标注，插针的伸出长度、绝缘基座的沉台深度、锁紧套的旋合行程都做了公差配合校核，保证装配后各零件之间没有干涉，对插过程中各运动部件的行程都在合理范围内，不会出现卡滞或者锁止不到位的问题。法兰盘的厚度做了加强处理，在安装孔位置做了局部加厚，避免螺栓拧紧时法兰盘出现翘曲变形，保证安装后插座的轴线与设备安装面垂直，减少对插时的侧向应力，延长连接器的实际使用寿命。
