交流稳压器用折弯冲压金属固定安装板

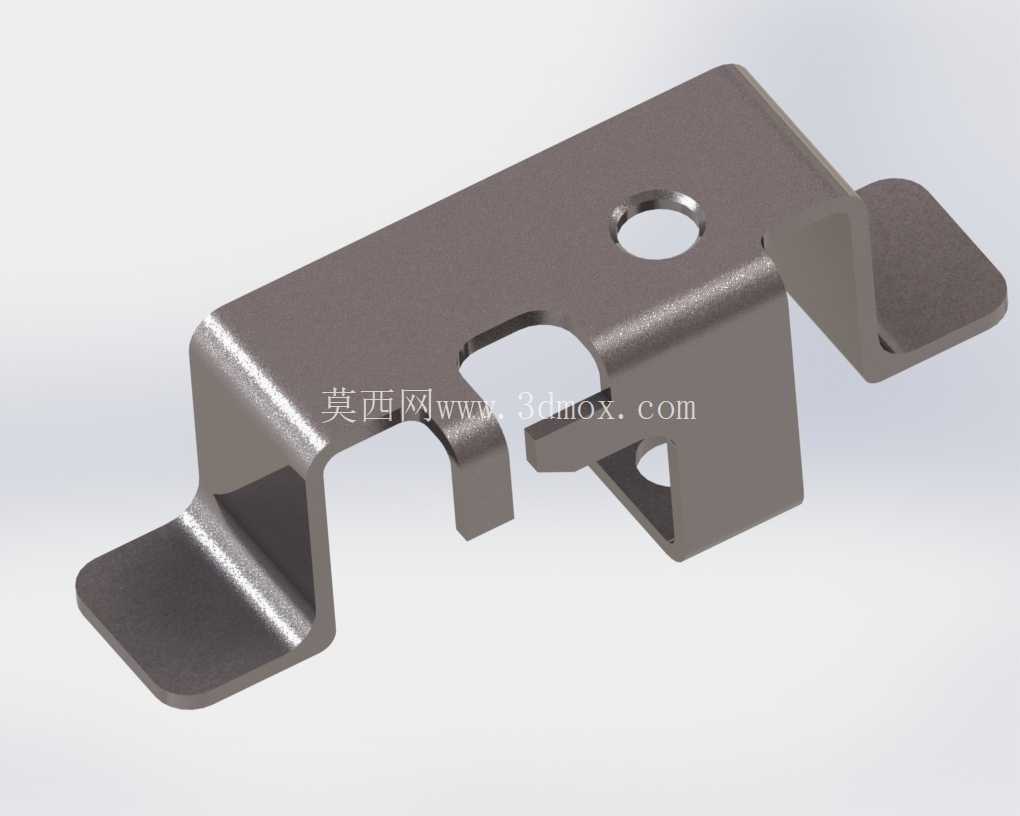

　　这款金属安装板是交流稳压器内部结构件体系里的核心定位固定元件，日常在中小功率交流稳压器的机芯装配环节承担核心连接作用，主要用来卡接固定稳压器内部的调压线圈模组与整流散热组件，避免设备在运输震动、长期运行产生的微幅振动工况下出现内部组件移位、接线端子松脱的问题。从结构设计逻辑来看，整体采用单张冷轧钢板经连续冲压、多道折弯工序一体成型，没有额外的焊接拼接点位，从根源上规避了焊接变形、焊道应力集中带来的尺寸偏差问题，批量生产时的尺寸一致性可以控制在0.1mm公差范围内，适配自动化产线的快速装配需求。

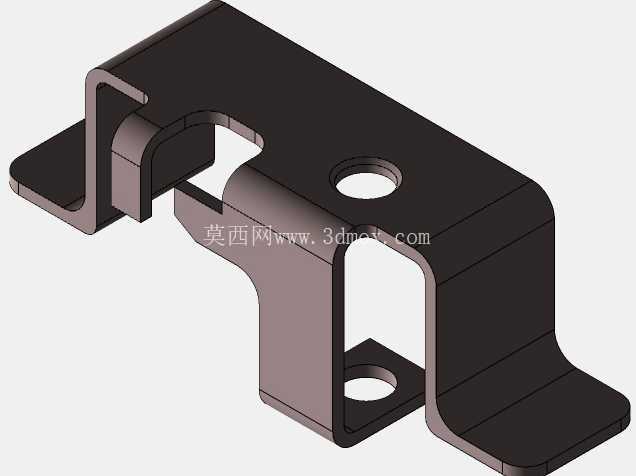

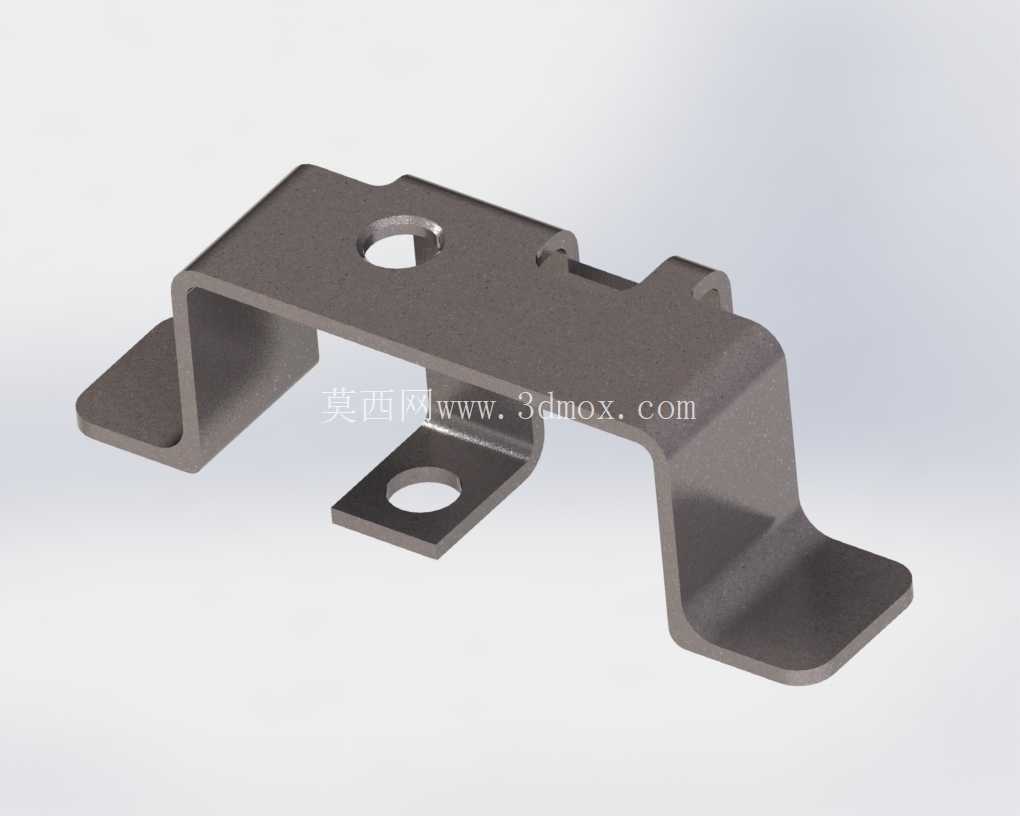

　　板体上预留的圆形主安装孔位，对应稳压器内部骨架的M4固定螺栓点位，孔位边缘做了轻微的沉台倒角处理，装配时螺栓可以顺畅导入，不会出现孔位刮擦螺栓螺纹、装配卡滞的问题。板体中部的异形避让缺口，是专门为调压线圈的抽头接线端子预留的走线路径空间，装配完成后接线端子可以从缺口位置自然穿出，不会被板体挤压绝缘层，也避免了板体边缘锐边割破导线绝缘皮带来的短路风险。两侧向下折弯的卡爪结构，采用90度直角折弯工艺，折弯内角做了R0.5的圆角过渡，既保证了卡爪的结构强度，不会因为反复拆装出现折弯断裂，也能精准卡入稳压器底座的预制卡槽内，装配时不需要额外打胶或者增加辅助固定件，只需要将卡爪对准卡槽推入，再拧上主固定螺栓即可完成整个组件的固定，单工位装配耗时可以控制在10秒以内，大幅提升整机组装效率。

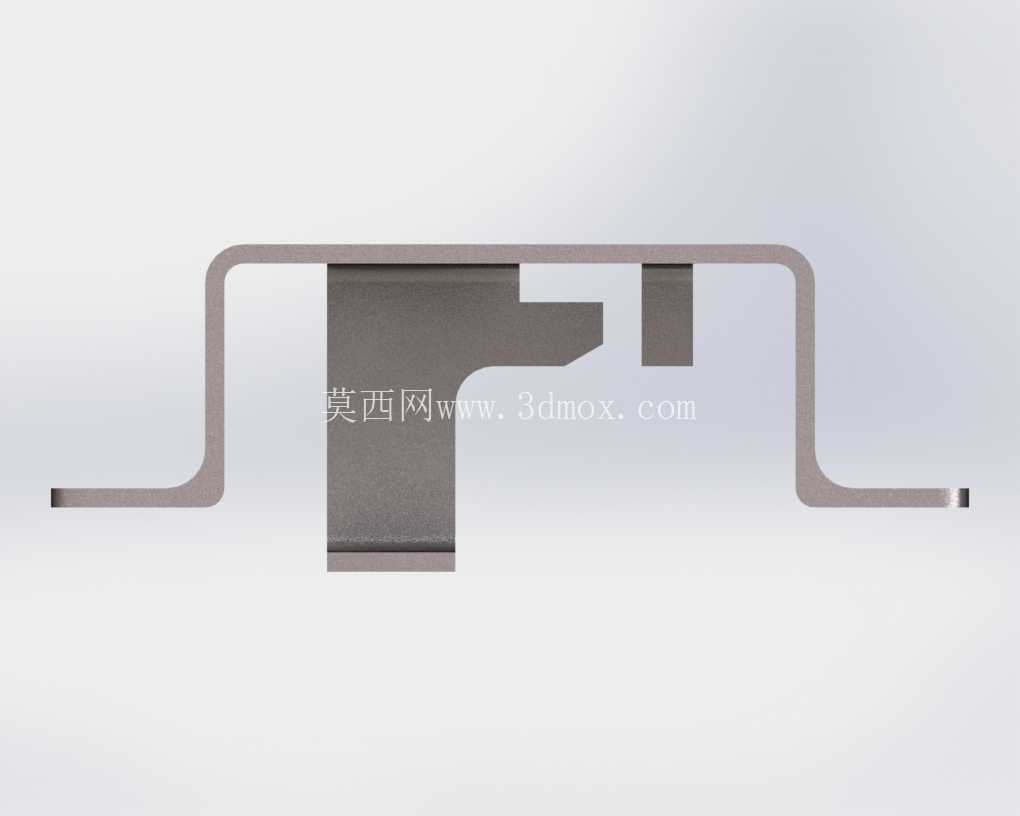

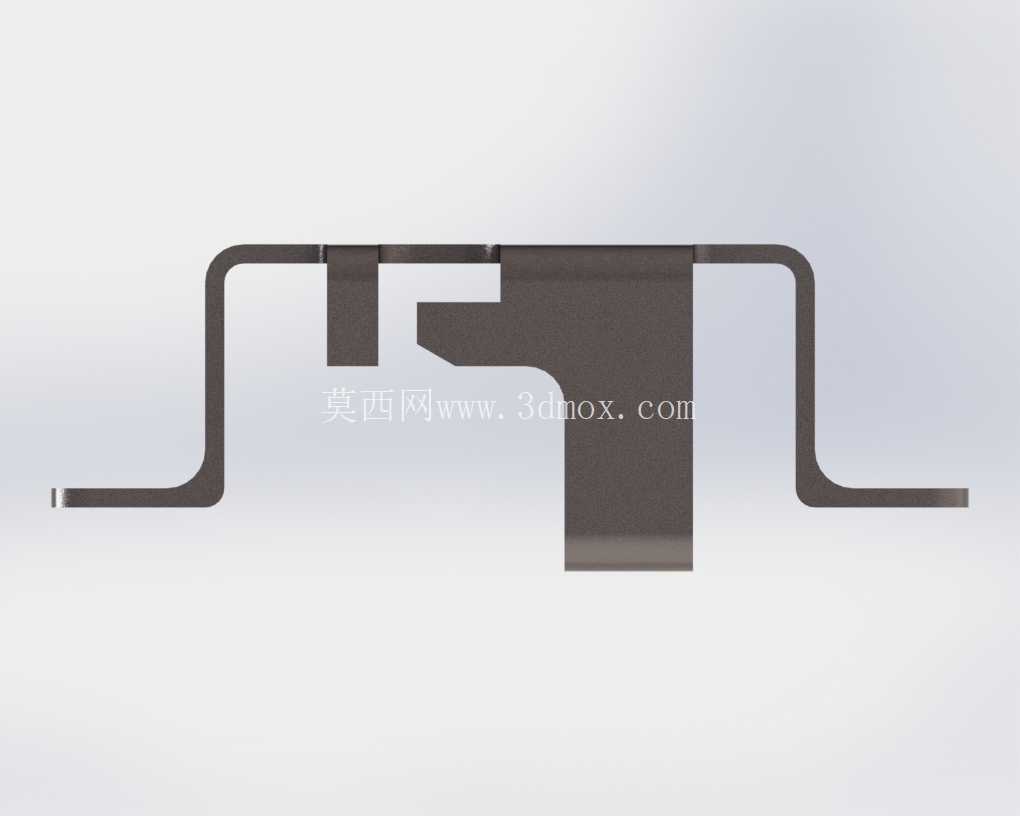

　　从安装边界尺寸来看，板体整体的折弯高度控制在12mm，刚好匹配稳压器内部线圈与底座之间的预留安装间隙，不会出现板体过高顶起线圈、或者高度不足导致卡接松动的问题。板体两端向外延伸的折弯托边，宽度为8mm，装配后可以托住线圈骨架的底部边缘，分散线圈的整体重量，避免长期使用后线圈因为自重下垂导致的接线端受力。板体表面采用哑光镀锌钝化处理，没有多余的涂装层，既可以满足稳压器内部的防锈、防氧化需求，也不会因为涂层过厚影响装配尺寸精度，同时金属表面的导电特性还可以起到一定的电磁屏蔽作用，减少稳压器工作时的电磁辐射对外围电路的干扰。

　　在实际选型适配过程中，这款安装板可以适配额定功率500W到2000W区间的台式交流稳压器，对应线圈骨架的安装孔距为42mm，只要底座卡槽间距匹配的稳压器机型都可以直接通用，不需要额外修改模具。设计阶段特意将板体的边缘锐边全部做了0.2mm的倒钝处理，装配工人徒手操作时不会被锋利的板边割伤，符合电气设备装配的安全规范。板体上预留的副定位小孔，是为了适配部分带温度传感器的稳压器机型，传感器的引线可以从这个小孔穿出，固定在板体表面实时监测线圈的工作温度，不需要额外在板体上钻孔加工，减少了二次加工的工序成本。

　　从结构强度验证角度来看，这款安装板的板材厚度选用1.2mm的优质冷轧钢板，经过折弯成型后，单侧卡爪的垂直承重可以达到5kg以上，完全能够承载稳压器内部线圈加整流组件的整体重量，即使在设备跌落测试的1米高度自由跌落工况下，板体也不会出现变形、卡爪脱开的问题，能够保证内部组件的位置稳定性。板体的折弯回弹量在模具设计阶段就做了预补偿处理，量产时的折弯角度偏差可以控制在±0.5度以内，不会出现因为折弯角度偏差导致卡接过紧装不进去、或者卡接过松出现旷量的问题。
