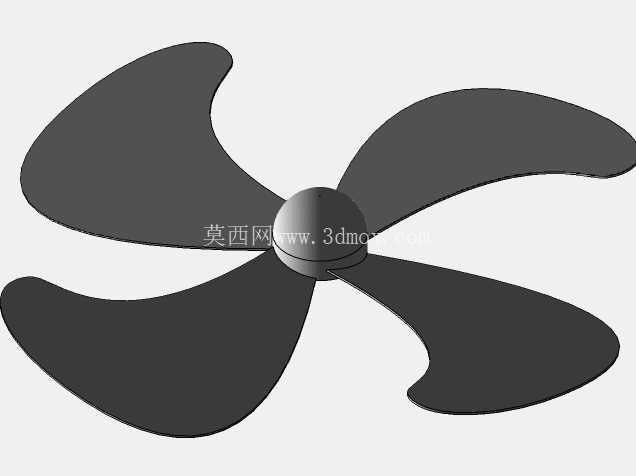

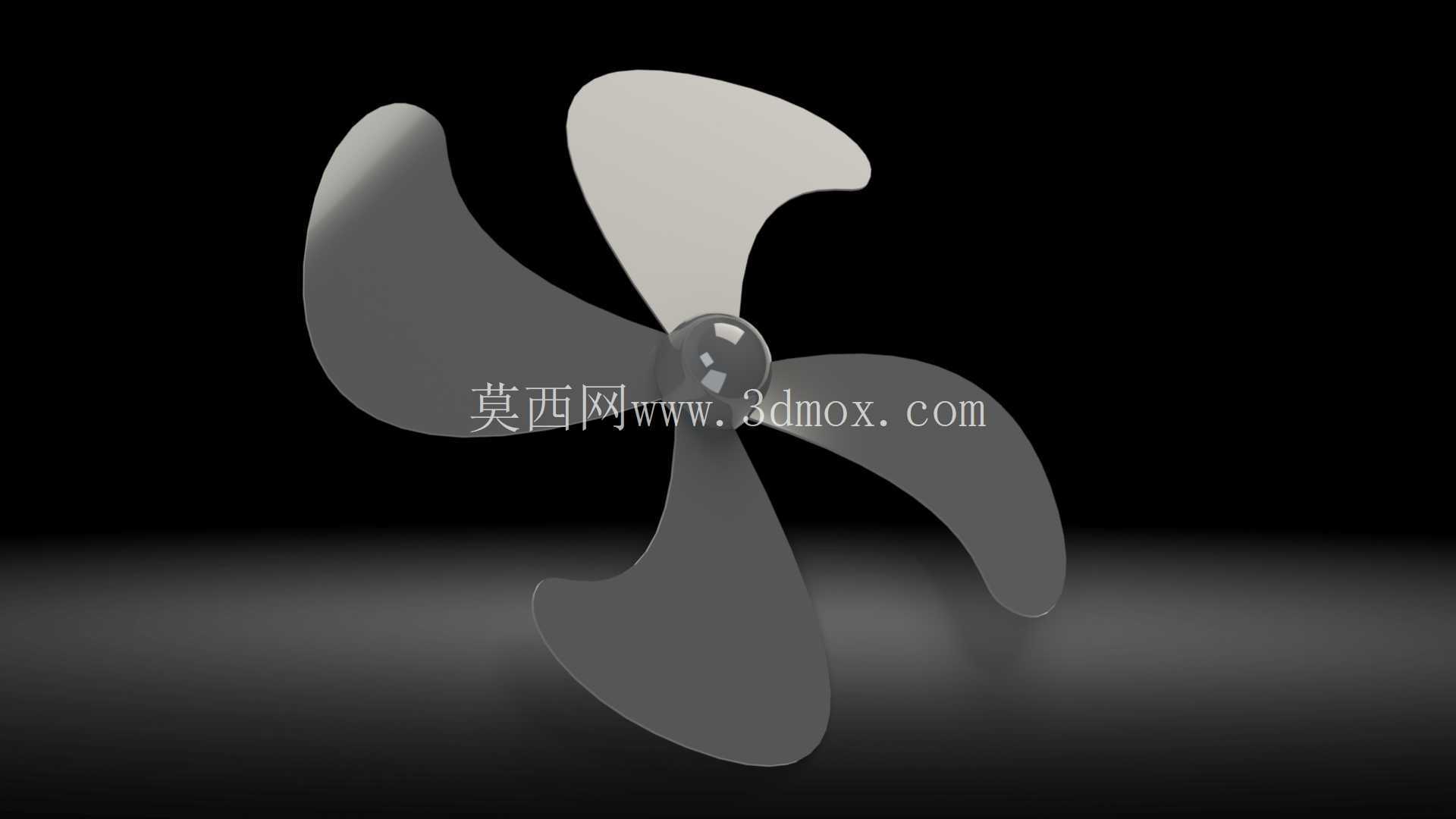

四叶曲面螺旋风叶结构三维建模

　　在流体输送与空气扰动类设备的结构设计环节，这类四叶曲面螺旋风叶是应用覆盖度极高的核心转动部件，小到桌面级通风散热装置、小型空气循环设备，大到工业风冷系统的末端送风单元、特定工况下的流体推力输出结构，都能见到同构型叶片的实际落地应用。不同于直板叶片的生硬切割气流逻辑，该款叶片的曲面扭转角度是沿叶根到叶尖连续渐变的，建模阶段需要先确定叶根与轮毂配合的安装基准面，再逐段匹配不同半径位置的翼型截面，保证叶片转动时，不同径向位置的线速度差能被曲面倾角抵消，避免叶尖位置气流紊流带来的额外能耗与运行噪音。

　　从安装边界来看，叶片中心的轮毂位置做了内嵌式的配合卡槽，建模时预留的安装孔位公差需要匹配常用的驱动电机输出轴径，轮毂与叶片的过渡位置做了大圆角顺滑处理，这个细节并非单纯为了外观规整，实际生产中这个位置是应力集中的高发区域，若过渡圆角过小，设备长期高速转动时，叶根位置很容易出现疲劳裂纹，直接缩短部件的整体使用寿命。叶片的外形轮廓没有采用规则的几何切割边线，叶尖位置做了收窄的弧面处理，这种设计能有效降低叶片转动时的叶尖涡流损失，在同等转速下能提升约8%到12%的送风或推力输出效率，同时能削弱高频转动时的气流切割噪音，适配对运行噪音有管控要求的民用与商用设备场景。

　　建模过程中需要重点校验叶片的动平衡参数，四片叶片的质量分布、曲面扭转角度、叶尖到回转中心的半径尺寸必须保持高度一致，否则实际装配后高速转动时会产生明显的径向跳动，轻则带来设备整机震动、连接螺栓松动，重则会导致驱动电机轴承过早磨损，直接影响整套设备的运行稳定性。从实际应用场景出发，这类曲面螺旋叶片的厚度并非均匀分布，叶根位置的壁厚要大于叶尖位置，既可以保证叶根位置的结构强度承受转动扭矩，又能降低叶尖位置的整体重量，减少转动时的离心力负载，降低驱动端的功率损耗。叶片的曲面弧度设计还需要匹配设备的进出风方向，若应用在吸风类设备上，曲面的凹面朝向需要对应进风侧，保证气流能顺着曲面导向被平稳导入风道，避免气流在叶片表面形成紊流区造成风压损失。

　　不同于金属冲压成型的直板叶片，这类一体成型的曲面螺旋叶片在建模时需要保证曲面的G2连续，不管是后续采用注塑工艺批量生产塑料材质风叶，还是采用铝合金压铸工艺生产工业级耐高温风叶，顺滑的曲面都能降低模具脱模的难度，减少生产过程中的曲面瑕疵，避免生产出来的成品因为表面凹凸不平带来额外的风阻。在安装适配层面，轮毂的轴向长度也做了对应设计，既可以保证与电机轴的配合长度足够传递扭矩，又不会因为轴向尺寸过长挤占设备内部的其他安装空间，适配多数紧凑型通风、流体推动设备的内部安装边界。实际选型匹配时，只需要确认驱动轴的轴径尺寸、设备所需的额定转速与风压参数，就可以基于该模型调整叶片的直径大小与曲面扭转角度，快速适配不同功率等级的设备需求，不需要从零开始重新搭建叶片的基础曲面框架，能大幅缩短结构设计阶段的建模周期。
